| 主要信息 | ||||||||||||||||||||||||
| 产品系列 | UEW5 | |||||||||||||||||||||||
| 产品名称 | 万能式断路器 | |||||||||||||||||||||||

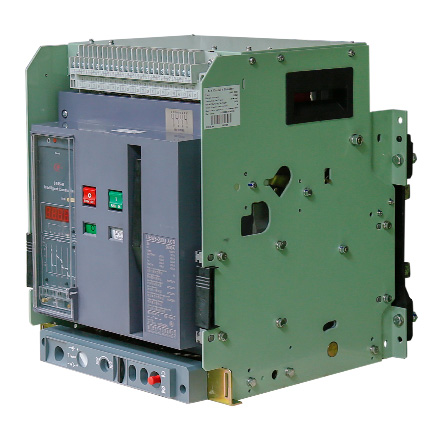

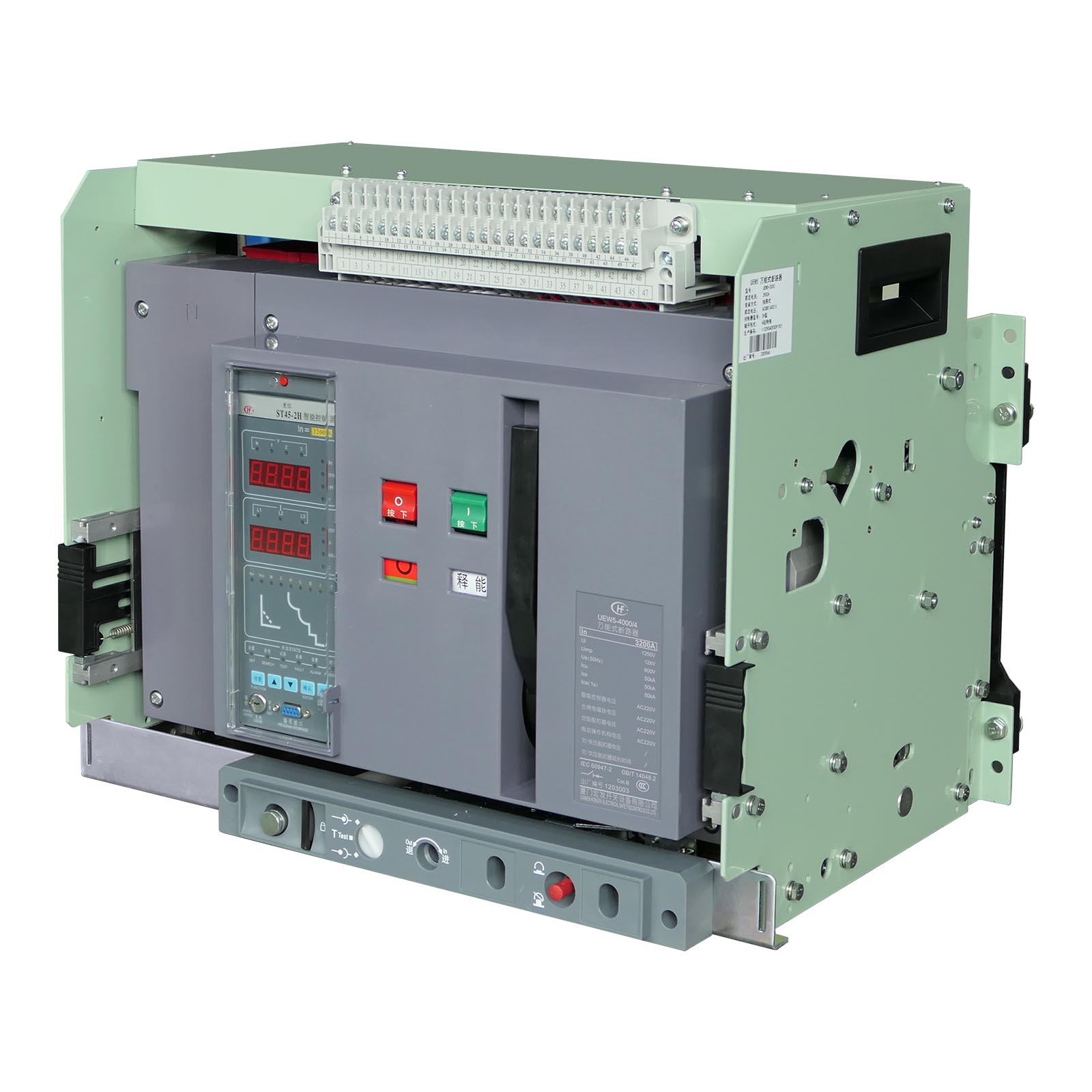

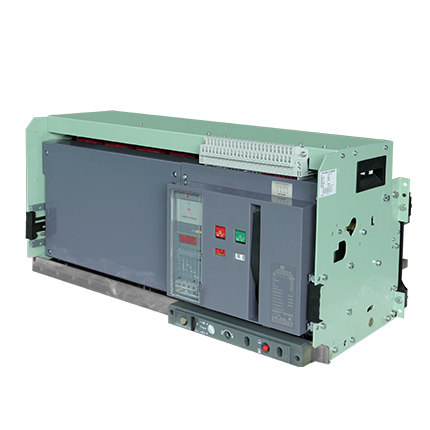

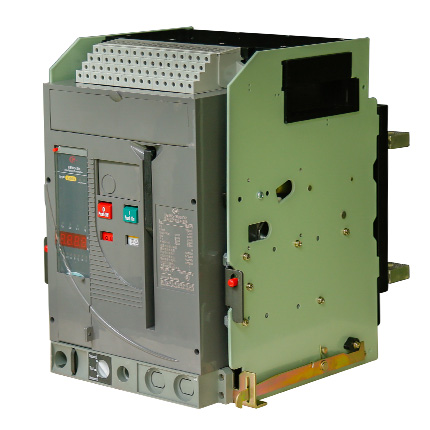

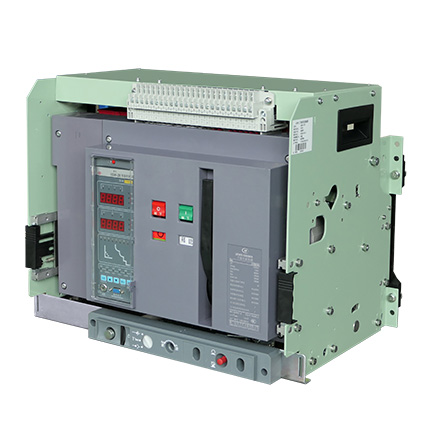

| 断路器名称 | UEW5-4000 | |||||||||||||||||||||||
| 产品类型 | 断路器 | |||||||||||||||||||||||
| 产品应用 | 配电保护 | |||||||||||||||||||||||
| 极数 | 3P、4P | |||||||||||||||||||||||
| 控制器 | L、2M、2H、3M、3H | |||||||||||||||||||||||
| 额定电流 [In] | 3200A、3600A、4000A | |||||||||||||||||||||||
| 分断能力 | M | |||||||||||||||||||||||
| 额定工作电压 [Ue] | 400V、690V、800V AC 50/60 Hz | |||||||||||||||||||||||
| 使用类别 | B | |||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | |||||||||||||||||||||||
| 补充信息 | ||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:110kA AC690V M:75kA AC800V M:50kA | |||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:85kA AC690V M:65kA AC800V M:50kA | |||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:85kA/1s AC690V M:65kA/1s AC800V M:50kA/1s | |||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC400V M:242kA AC690V M:165kA AC800V M:110kA | |||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1250V | |||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | |||||||||||||||||||||||
| 功耗 |
| |||||||||||||||||||||||
| 分断时间 | <30 ms | |||||||||||||||||||||||
| 闭合时间 | 最大70 ms | |||||||||||||||||||||||
| 安装方式 | 底板安装 | |||||||||||||||||||||||
| 相间距 | 抽屉式3P 197.5 mm 抽屉式4P 206.5 mm 固定式 115 mm | |||||||||||||||||||||||
| 机械寿命 | 10000 次(3P）/5000次(4P) 不维护 20000 次(3P) /10000次(4P) 维护 | |||||||||||||||||||||||
| 电气寿命 | AC400V 1500次 AC690V 1000次 AC800V 1000次 | |||||||||||||||||||||||
| 高度 | 固定式3P 395mm 固定式4P 395mm 抽屉式3P 433mm 抽屉式4P 433mm | |||||||||||||||||||||||
| 宽度 | 固定式3P 537mm 固定式4P 774mm 抽屉式3P 550mm 抽屉式4P 788mm | |||||||||||||||||||||||
| 深度 | 固定式3P 363mm 固定式4P 363mm 抽屉式3P 493mm 抽屉式4P 493mm | |||||||||||||||||||||||
| 产品重量（最大） | 固定式3P 68kg 固定式4P 88kg 抽屉式3P 129.8kg 抽屉式4P 166.2kg | |||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 IEC 60947-2 | |||||||||||||||||||||||
| 产品认证 | CCC、CB | |||||||||||||||||||||||
| 环境 | ||||||||||||||||||||||||
| IP 保护等级 | IP40(安装在柜体小室且加装防护门框) | |||||||||||||||||||||||
| 污染等级 | 3级 | |||||||||||||||||||||||
| 运行温度 | -5~+70 °C | |||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | |||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | |||||||||||||||||||||||
| 包装单位 | ||||||||||||||||||||||||
| 包装的单位类型 | PCE | |||||||||||||||||||||||
| 包装数量 | 1 | |||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | ||||||||||||||||||||
| 包装高度 | 60 cm | 65cm | 63 cm | 65 cm | ||||||||||||||||||||
| 包装宽度 | 46.5 cm | 61.5 cm | 56 cm | 61.5 cm | ||||||||||||||||||||
| 包装长度 | 64.5 cm | 106.5cm | 65.5 cm | 106.5 cm | ||||||||||||||||||||
| 包装重量（最大） | 78kg | 98kg | 142kg | 178kg | ||||||||||||||||||||
