| 主要信息 | |||||||||||||||||||||||||||||||||||||||
| 产品系列 | UEW5 | ||||||||||||||||||||||||||||||||||||||

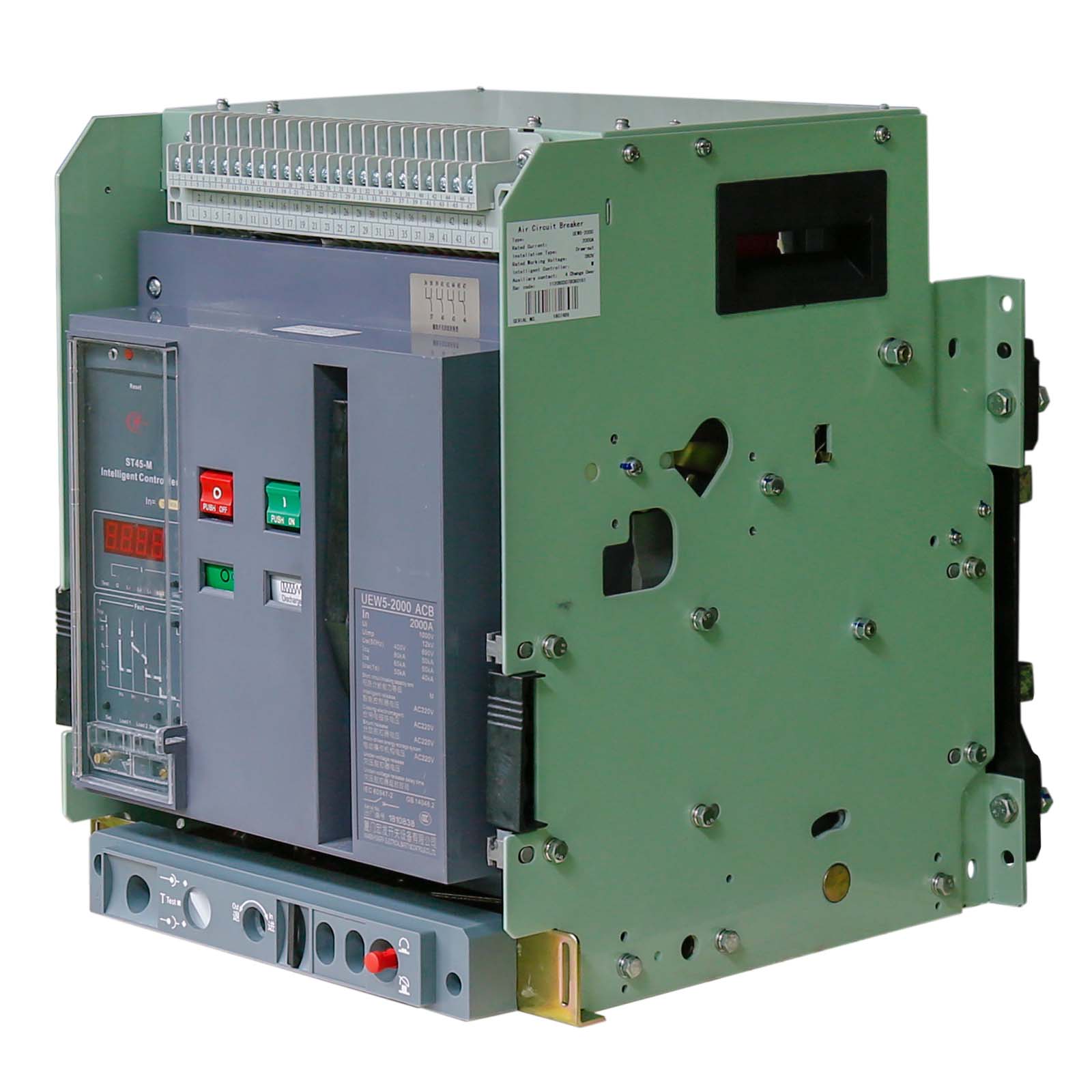

| 产品名称 | 万能式断路器 | ||||||||||||||||||||||||||||||||||||||
| 产品型号 | UEW5-2000 | ||||||||||||||||||||||||||||||||||||||
| 产品类型 | 断路器 | ||||||||||||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | ||||||||||||||||||||||||||||||||||||||
| 极数 | 3P、4P | ||||||||||||||||||||||||||||||||||||||
| 控制器 | L、2M、2H、3M、3H | ||||||||||||||||||||||||||||||||||||||
| 额定电流 [In] | 630A、800A、1000A、1250A、1600A、2000A | ||||||||||||||||||||||||||||||||||||||
| 分断能力 | M 、H | ||||||||||||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | 400V、690V、800V AC 50/60 Hz | ||||||||||||||||||||||||||||||||||||||
| 使用类别 | B | ||||||||||||||||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | ||||||||||||||||||||||||||||||||||||||
| 补充信息 | |||||||||||||||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:80kA H:85 kA AC690V M:50kA H:65kA AC800V M:40kA H: -- | ||||||||||||||||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:65kA H:65kA AC690V M:50kA H:65kA AC800V M:40kA H: -- | ||||||||||||||||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:50kA/1s H:65 kA/1s AC690V M:40kA/1s H:65kA/1s AC800V M:40kA/1s H: -- | ||||||||||||||||||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC400V M:176kA H:187 kA AC690V M:105kA H:143kA AC800V M:84kA H: -- | ||||||||||||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1000V | ||||||||||||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | ||||||||||||||||||||||||||||||||||||||
| 功耗 |
| ||||||||||||||||||||||||||||||||||||||
| 分断时间 | <30 ms | ||||||||||||||||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | ||||||||||||||||||||||||||||||||||||||
| 安装方式 | 底板安装 | ||||||||||||||||||||||||||||||||||||||
| 相间距 | 95mm | ||||||||||||||||||||||||||||||||||||||
| 机械寿命 | 15000 次 不维护 30000 次 维护 | ||||||||||||||||||||||||||||||||||||||
| 电气寿命 | AC400V 8000次 AC690V 3000次 AC800V 2400次 | ||||||||||||||||||||||||||||||||||||||
| 高度 | 固定式3P 395mm 固定式4P 395mm 抽屉式3P 433mm 抽屉式4P 433mm | ||||||||||||||||||||||||||||||||||||||
| 宽度 | 固定式3P 362mm 固定式4P 457mm 抽屉式3P 375mm 抽屉式4P 470mm | ||||||||||||||||||||||||||||||||||||||
| 深度 | 固定式3P 323mm 固定式4P 323mm 抽屉式3P 420mm 抽屉式4P 420mm | ||||||||||||||||||||||||||||||||||||||
| 产品重量（最大） | 固定式3P 45.1kg 固定式4P53.2kg 抽屉式3P 73.8kg 抽屉式4P 92.4kg | ||||||||||||||||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 IEC 60947-2 | ||||||||||||||||||||||||||||||||||||||
| 产品认证 | CCC CB | ||||||||||||||||||||||||||||||||||||||
| 环境 | |||||||||||||||||||||||||||||||||||||||
| IP 保护等级 | IP40 | ||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3级 | ||||||||||||||||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | ||||||||||||||||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | ||||||||||||||||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | ||||||||||||||||||||||||||||||||||||||
| 包装单位 | |||||||||||||||||||||||||||||||||||||||
| 包装的单位类型 | PCE | ||||||||||||||||||||||||||||||||||||||
| 包装数量 | 1 | ||||||||||||||||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | |||||||||||||||||||||||||||||||||||
| 包装高度 | 60cm | 60cm | 63cm | 63cm | |||||||||||||||||||||||||||||||||||
| 包装宽度 | 46.5cm | 46.5cm | 56cm | 56cm | |||||||||||||||||||||||||||||||||||
| 包装长度 | 47cm | 56.5cm | 48cm | 57.5cm | |||||||||||||||||||||||||||||||||||
| 包装重量（最大） | 52.1kg | 61.2kg | 81.8kg | 100.9kg | |||||||||||||||||||||||||||||||||||
