| 主要信息 | ||||||||||||||||||||||||||||||||||||||||||||
| 产品系列 | UEW5 | |||||||||||||||||||||||||||||||||||||||||||

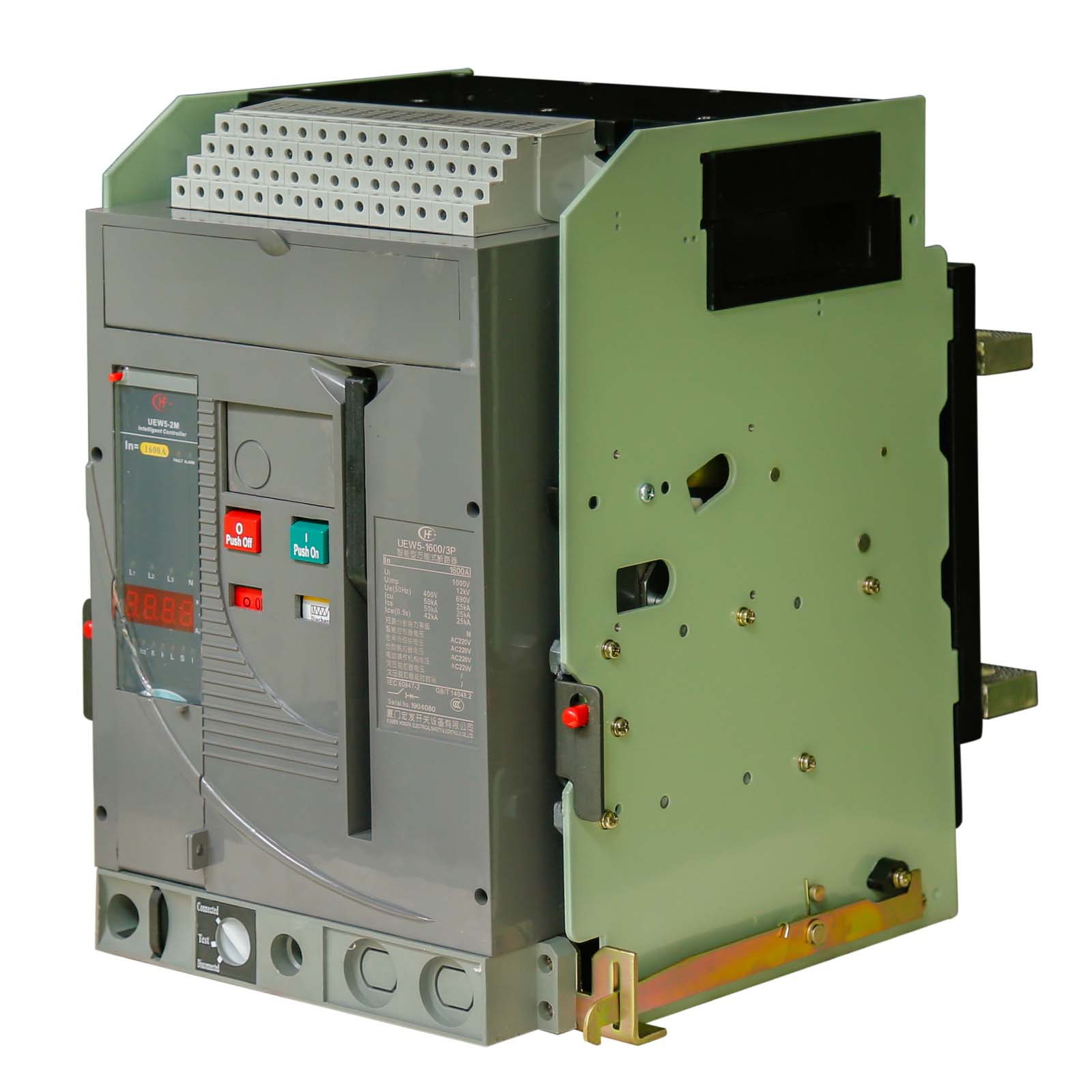

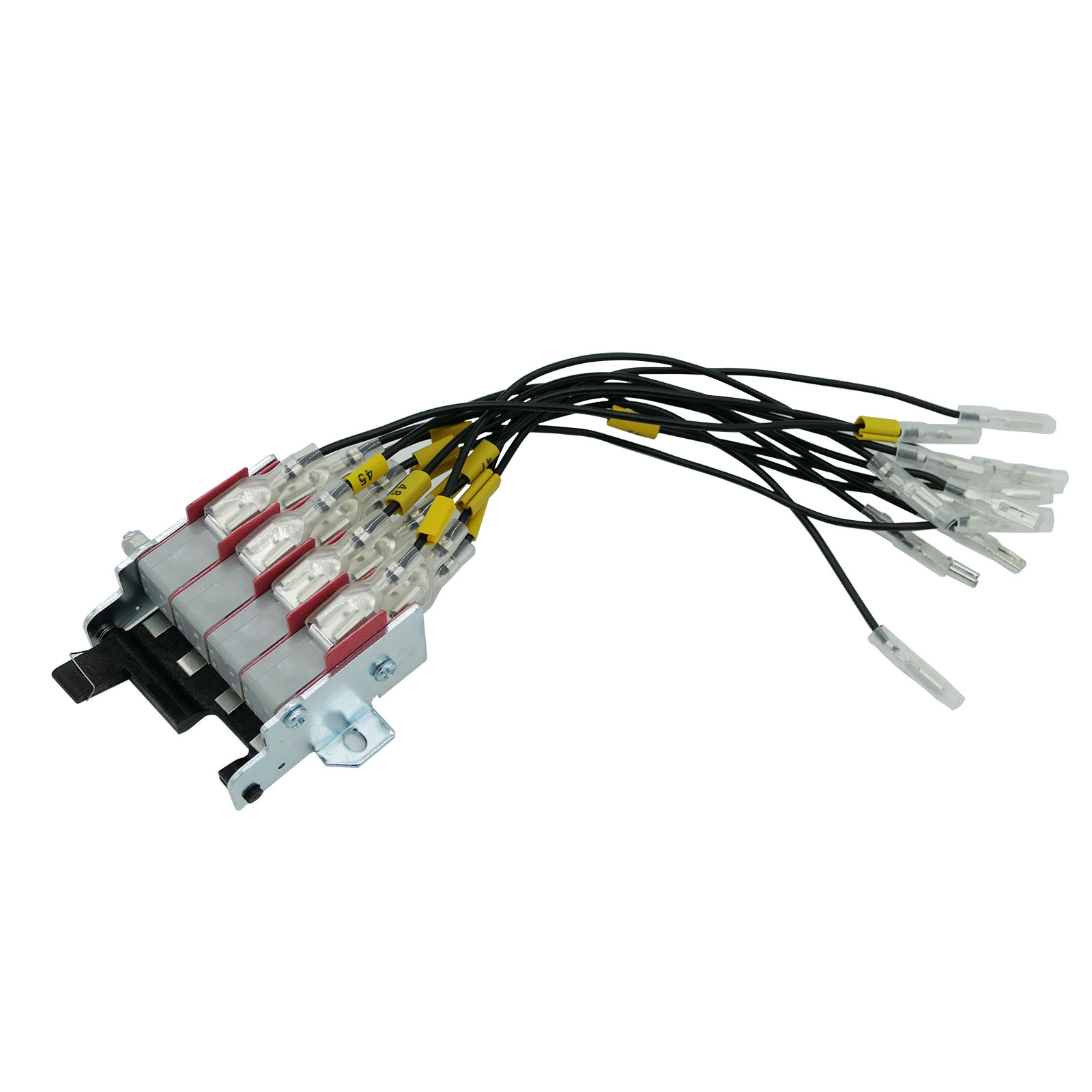

| 产品名称 | 万能式断路器 | |||||||||||||||||||||||||||||||||||||||||||
| 产品型号 | UEW5-1600 | |||||||||||||||||||||||||||||||||||||||||||
| 产品类型 | 断路器 | |||||||||||||||||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | |||||||||||||||||||||||||||||||||||||||||||
| 极数 | 3P、4P | |||||||||||||||||||||||||||||||||||||||||||
| 控制器 | L、2M、2H、3M、3H | |||||||||||||||||||||||||||||||||||||||||||
| 额定电流 [In] | 200A、400A、630A、800A、1000A、1250A、1600A | |||||||||||||||||||||||||||||||||||||||||||
| 分断能力 | M 、H | |||||||||||||||||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | AC 400V、 AC 690V AC 50/60 Hz | |||||||||||||||||||||||||||||||||||||||||||
| 使用类别 | B | |||||||||||||||||||||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | |||||||||||||||||||||||||||||||||||||||||||
| 补充信息 | ||||||||||||||||||||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:50kA H:65 kA AC690V M:25kA H:35kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:50kA H:55kA AC690V M:25kA H:35kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:42kA/0.5s H:42kA/1s AC690V M:25kA/0.5s H:35kA/1s
| |||||||||||||||||||||||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC400V M:105kA H:143kA AC690V M:52.5kA H:73.5kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1000V | |||||||||||||||||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | |||||||||||||||||||||||||||||||||||||||||||
| 功耗 |
| |||||||||||||||||||||||||||||||||||||||||||
| 分断时间 | <30 ms | |||||||||||||||||||||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | |||||||||||||||||||||||||||||||||||||||||||
| 安装方式 | 底板安装 | |||||||||||||||||||||||||||||||||||||||||||
| 相间距 | 76 mm | |||||||||||||||||||||||||||||||||||||||||||
| 机械寿命 | 15000 次 不维护 30000 次 维护 | |||||||||||||||||||||||||||||||||||||||||||
| 电气寿命 | AC400V 8000次 AC690V 3000次 | |||||||||||||||||||||||||||||||||||||||||||
| 高度 | 固定式3P 320mm 固定式4P 320mm 抽屉式3P 351mm 抽屉式4P 351mm | |||||||||||||||||||||||||||||||||||||||||||
| 宽度 | 固定式3P 252mm 固定式4P 322mm 抽屉式3P 282mm 抽屉式4P 352mm | |||||||||||||||||||||||||||||||||||||||||||
| 深度 | 固定式3P 248mm 固定式4P 248mm 抽屉式3P 348mm 抽屉式4P 348mm | |||||||||||||||||||||||||||||||||||||||||||
| 产品重量（最大） | 固定式3P 20kg 固定式4P 23.8kg 抽屉式3P 42.7kg 抽屉式4P 50.9kg | |||||||||||||||||||||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 IEC 60947-2 | |||||||||||||||||||||||||||||||||||||||||||
| 产品认证 | CCC CB | |||||||||||||||||||||||||||||||||||||||||||
| 环境 | ||||||||||||||||||||||||||||||||||||||||||||
| IP 保护等级 | IP40 | |||||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3级 | |||||||||||||||||||||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | |||||||||||||||||||||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | |||||||||||||||||||||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | |||||||||||||||||||||||||||||||||||||||||||
| 包装单位 | ||||||||||||||||||||||||||||||||||||||||||||
| 包装的单位类型 | 台 | |||||||||||||||||||||||||||||||||||||||||||
| 包装数量 | 1 | |||||||||||||||||||||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | ||||||||||||||||||||||||||||||||||||||||
| 包装高度 | 50cm | 50cm | 53cm | 53cm | ||||||||||||||||||||||||||||||||||||||||
| 包装宽度 | 32.5cm | 36.5cm | 36.5cm | 43.5cm | ||||||||||||||||||||||||||||||||||||||||
| 包装长度 | 33.5cm | 46.5cm | 46.5cm | 46.5cm | ||||||||||||||||||||||||||||||||||||||||
| 包装重量（最大） | 25.2kg | 29kg | 47.9kg | 58kg | ||||||||||||||||||||||||||||||||||||||||
