| 主要信息 | |||||||||||||||||||||||||||||
| 产品系列 | UEW5 | ||||||||||||||||||||||||||||

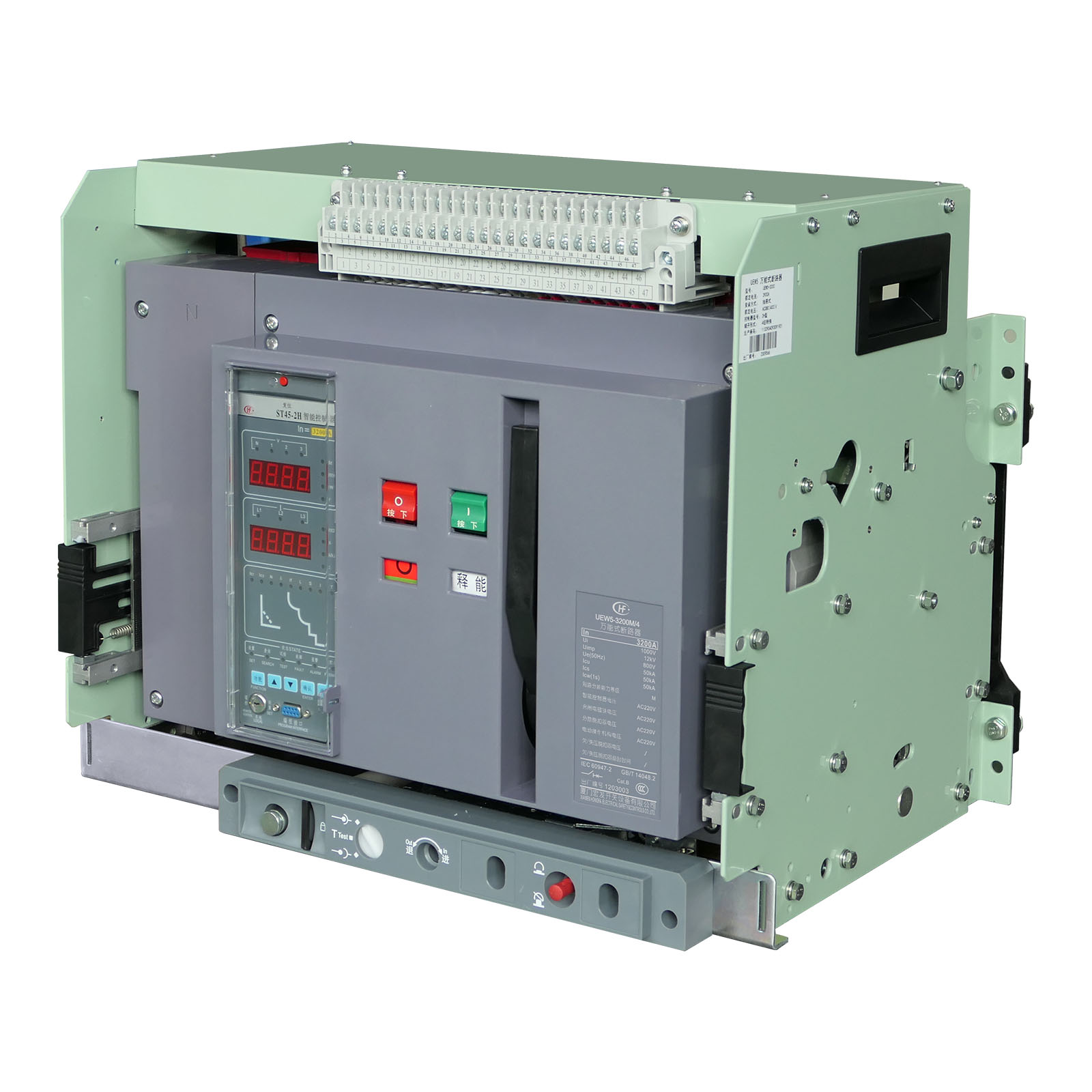

| 产品名称 | 万能式断路器 | ||||||||||||||||||||||||||||
| 产品型号 | UEW5-3200 | ||||||||||||||||||||||||||||
| 产品类型 | 断路器 | ||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | ||||||||||||||||||||||||||||
| 极数 | 3P、4P | ||||||||||||||||||||||||||||
| 控制器 | L、2M、2H、3M、3H | ||||||||||||||||||||||||||||
| 额定电流 [In] | 2000A、2500A、2900A、3200A | ||||||||||||||||||||||||||||
| 分断能力 | M 、H | ||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | 400V、690V、800V AC 50/60 Hz | ||||||||||||||||||||||||||||
| 使用类别 | B | ||||||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | ||||||||||||||||||||||||||||
| 补充信息 | |||||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:100kA H:100 kA AC690V M:65kA H:85kA AC800V M:50kA H: -- | ||||||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:80kA H:100 kA AC690V M:65kA H:85kA AC800V M:50kA H: -- | ||||||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:80kA/1s H:80 kA/1s AC690V M:65kA/1s H:65kA/1s AC800V M:50kA/1s H: -- | ||||||||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC400V M:220kA H:220 kA AC690V M:143kA H:187kA AC800V M:110kA H: -- | ||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1000V | ||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | ||||||||||||||||||||||||||||
| 功耗 |
| ||||||||||||||||||||||||||||
| 分断时间 | <30 ms | ||||||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | ||||||||||||||||||||||||||||
| 安装方式 | 底板安装 | ||||||||||||||||||||||||||||
| 相间距 | 抽屉式3P、4P：125mm 固定式3P、4P：115mm | ||||||||||||||||||||||||||||
| 机械寿命 | 10000 次 不维护 20000 次 维护 | ||||||||||||||||||||||||||||
| 电气寿命 | AC400V 3000次 AC690V 1500次 AC800V 1200次 | ||||||||||||||||||||||||||||
| 高度 | 固定式3P 395mm 固定式4P 395mm 抽屉式3P 433mm 抽屉式4P 433mm | ||||||||||||||||||||||||||||
| 宽度 | 固定式3P 422mm 固定式4P 537mm 抽屉式3P 435mm 抽屉式4P 550mm | ||||||||||||||||||||||||||||
| 深度 | 固定式3P 323mm 固定式4P323mm 抽屉式3P 420mm 抽屉式4P 420mm | ||||||||||||||||||||||||||||
| 产品重量（最大） | 固定式3P57.3kg 固定式4P72.5kg 抽屉式3P 99kg 抽屉式4P 128.8kg | ||||||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 IEC 60947-2 | ||||||||||||||||||||||||||||
| 产品认证 | CCC CB | ||||||||||||||||||||||||||||
| 环境 | |||||||||||||||||||||||||||||
| IP 保护等级 | IP40(安装在柜体小室且加装防护门框) | ||||||||||||||||||||||||||||
| 污染等级 | 3级 | ||||||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | ||||||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | ||||||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | ||||||||||||||||||||||||||||
| 包装单位 | |||||||||||||||||||||||||||||
| 包装的单位类型 | PCE | ||||||||||||||||||||||||||||
| 包装数量 | 1 | ||||||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | |||||||||||||||||||||||||
| 包装高度 | 60 cm | 60cm | 63 cm | 63cm | |||||||||||||||||||||||||
| 包装宽度 | 46.5 cm | 46.5 cm | 56cm | 56 cm | |||||||||||||||||||||||||
| 包装长度 | 53 cm | 64.5 cm | 54cm | 65.5cm | |||||||||||||||||||||||||
| 包装重量 | 69.3kg | 86.5kg | 114kg | 145.8kg | |||||||||||||||||||||||||
