| 主要信息 | |||

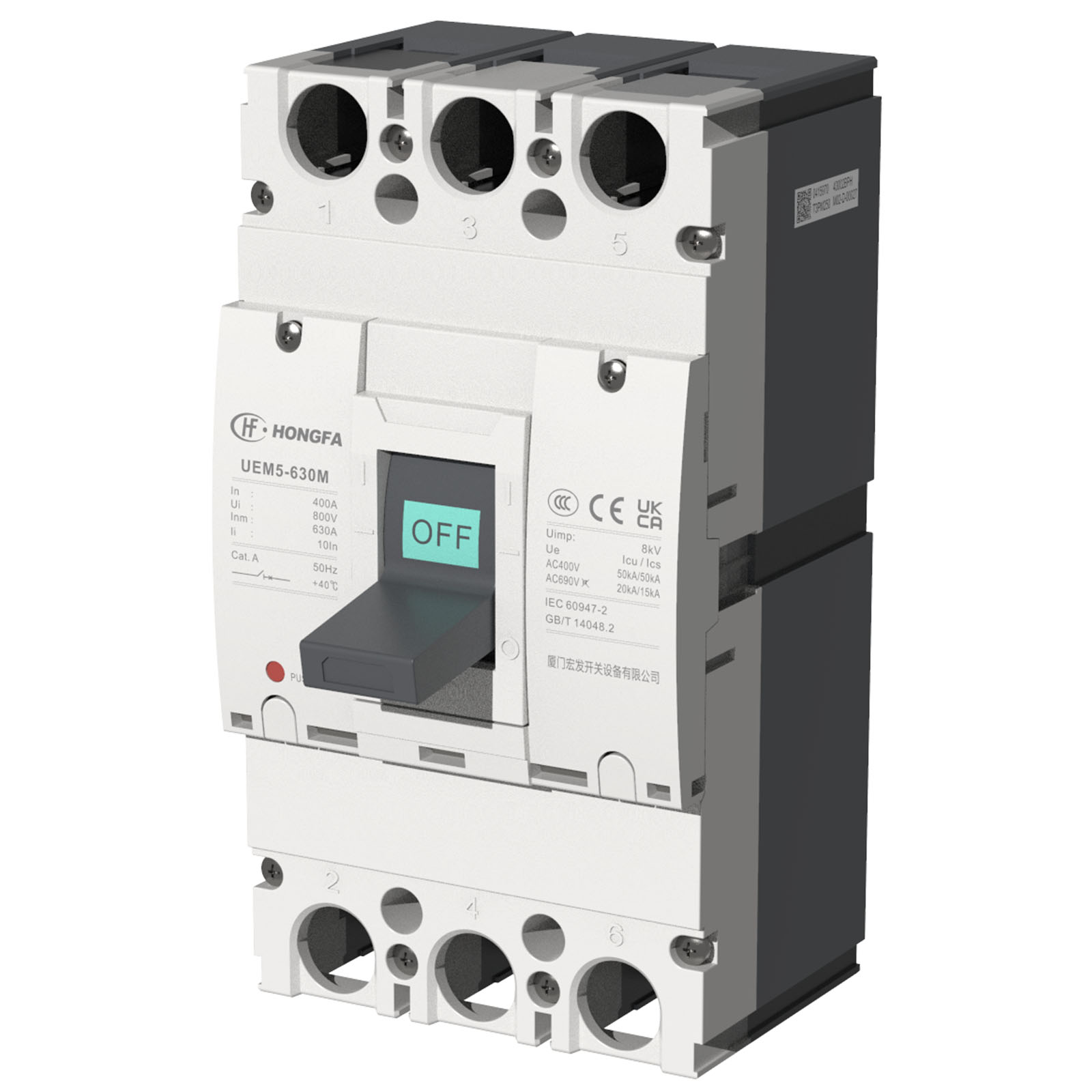

| 产品系列 | UEM5 | ||
| 产品名称 | 塑料外壳式断路器 | ||
| 型号命名 | UEM5-630 | ||
| 产品类型 | 断路器 | ||
| 产品应用 | 配电保护 | ||
| 极数 | 3P、4P | ||
| 补充信息 | |||
| 额定电流 [In] | 400A、500A、630A | ||
| 控制类型 | 手柄直接操作 手动机构操作 电动机构操作 | ||
| 电网类型 | AC | ||
| 电网频率 | 50Hz | ||
| 分断能力 | L、M、H、R、MW | ||
| 额定工作电压 [Ue] | AC400V、AC500V、AC690V | ||
| 额定极限短路分断能力[Icu] | L型：Icu=35kA（AC400V） M型：Icu=50kA（AC400V）、Icu=20kA（AC690V） H型：Icu=70kA（AC400V）、Icu=50kA（AC500V） R型：Icu=100kA（AC400V） MW型：Icu=50kA（AC400V）、Icu=20kA（AC690V） | ||
| 额定运行短路分断能力 [Ics] | L型：Ics=35kA（AC400V） M型：Ics=50kA（AC400V）、Ics=15kA（AC690V） H型：Ics=70kA（AC400V）、Ics=50kA（AC500V） R型：Ics=75kA（AC400V） MW型：Ics=50kA（AC400V）、Ics=15kA（AC690V） | ||
| 飞弧距离 | ≤50mm（L、M、H、R型） 0（MW型） | ||
| 额定冲击耐受电压 [Uimp] | 8kV | ||
| 额定绝缘电压 [Ui] | 800V | ||
| 脱扣器类型 | 单磁式，热磁式 | ||
| 保护类型 | 过载保护（热保护） 短路瞬时保护（磁保护） 过载报警不脱扣 | ||
| 隔离功能 | 适用 | ||
| 选择性类别 | A | ||
| N极保护类型（4极产品） | N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 N 极带过电流保护与其他三极一起分合 N 极带过电流保护且始终接通 | ||
| 极间距 | 44mm | ||
| 接线螺钉规格 | M10 | ||
| 紧固扭矩 | 17.7～22.6 N·m | ||

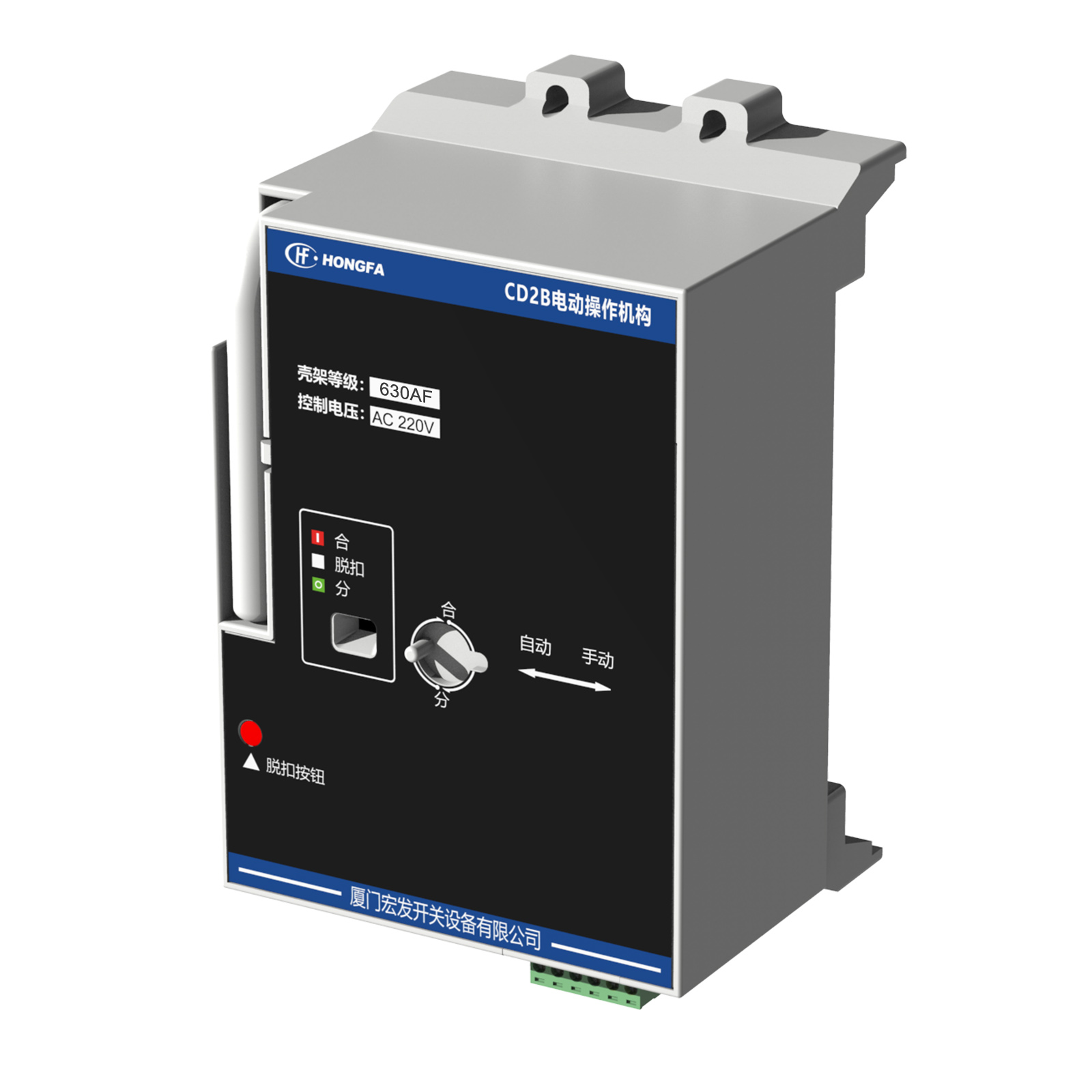

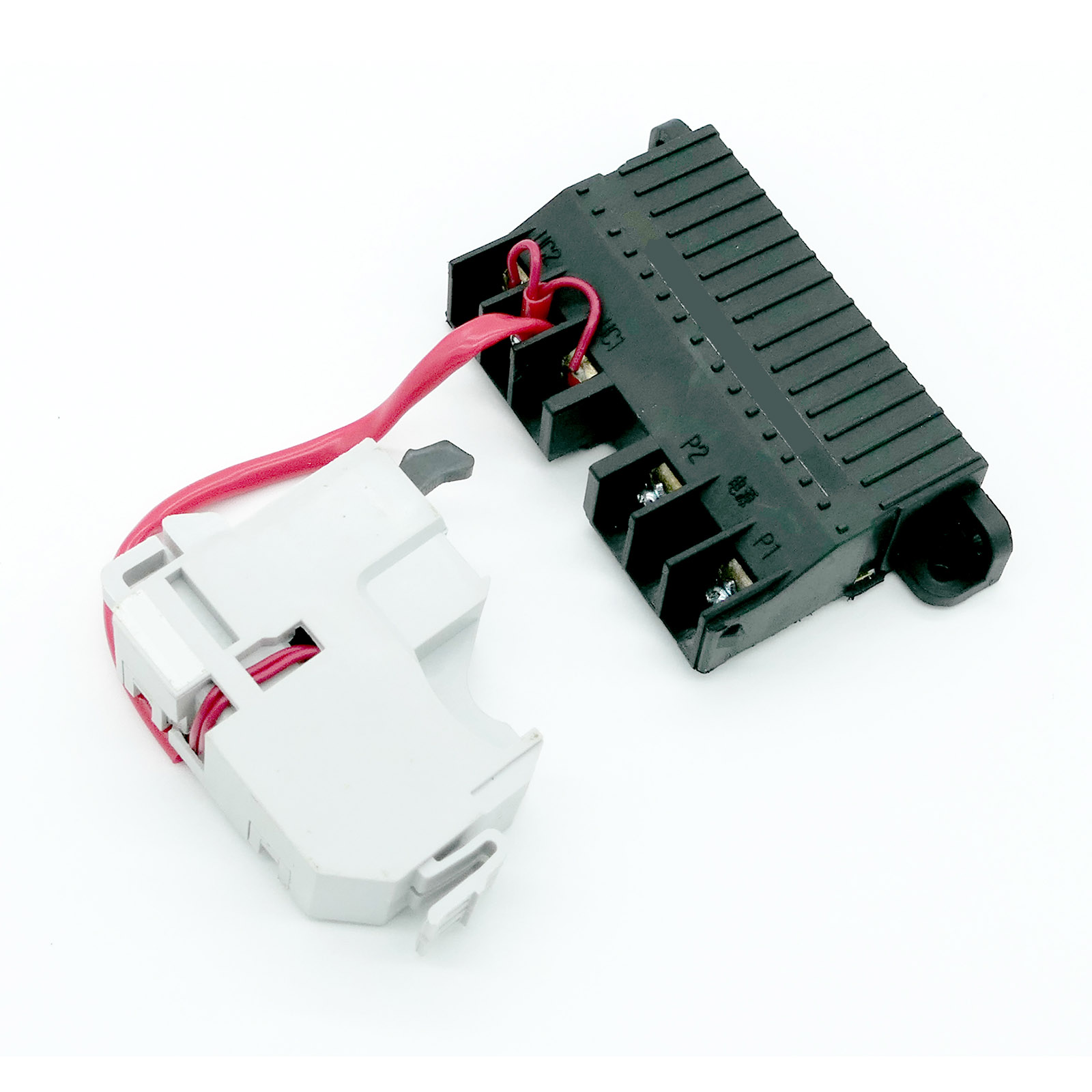

| 附件类型 | 分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构 | ||
| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线、抽出式接线 | ||
| 机械寿命 | 10000次 | ||
| 电气寿命 | 7500次（AC400V） | ||
| 高度 | 257mm | ||
| 宽度（3P/4P） | 140/184mm | ||
| 深度（背部到手柄） | 154mm | ||
| 产品重量（3P/4P） | 7.5/9.6kg | ||
| 符合标准 | IEC 60947-2 GB/T 14048.2 | ||
| 产品认证 | CCC CB | ||
| 环境 | |||
| IP 保护等级 | IP20 | ||
| 污染等级 | 3级 | ||
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | ||
| 贮存环境温度 | -40℃~+70 °C | ||
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | ||
| 包装单位 | |||
| 型号 | 3P | 4P | |
| 包装的单位类型（按台） | 台 | ||
| 包装数量 | 1 | ||
| 包装高度 | 18.5cm | 18.5cm | |
| 包装宽度 | 22cm | 26.5cm | |
| 包装长度 | 37.8cm | 37.8cm | |
| 包装重量 | 8.2kg | 10.35kg | |
| 包装的单位类型（按箱） 台 | |||
| 包装数量 | 2 | 2 | |
| 包装高度 | 19.5cm | 19.5cm | |
| 包装宽度 | 38.5cm | 38.5cm | |
| 包装长度 | 45.5cm | 54.5cm | |
| 包装重量 | 16.4kg | 20.7kg | |
| 合同保修 | |||
| 合同保修 | 24个月 | ||
