| 主要信息 | ||
| 产品系列 | UEM5 | |

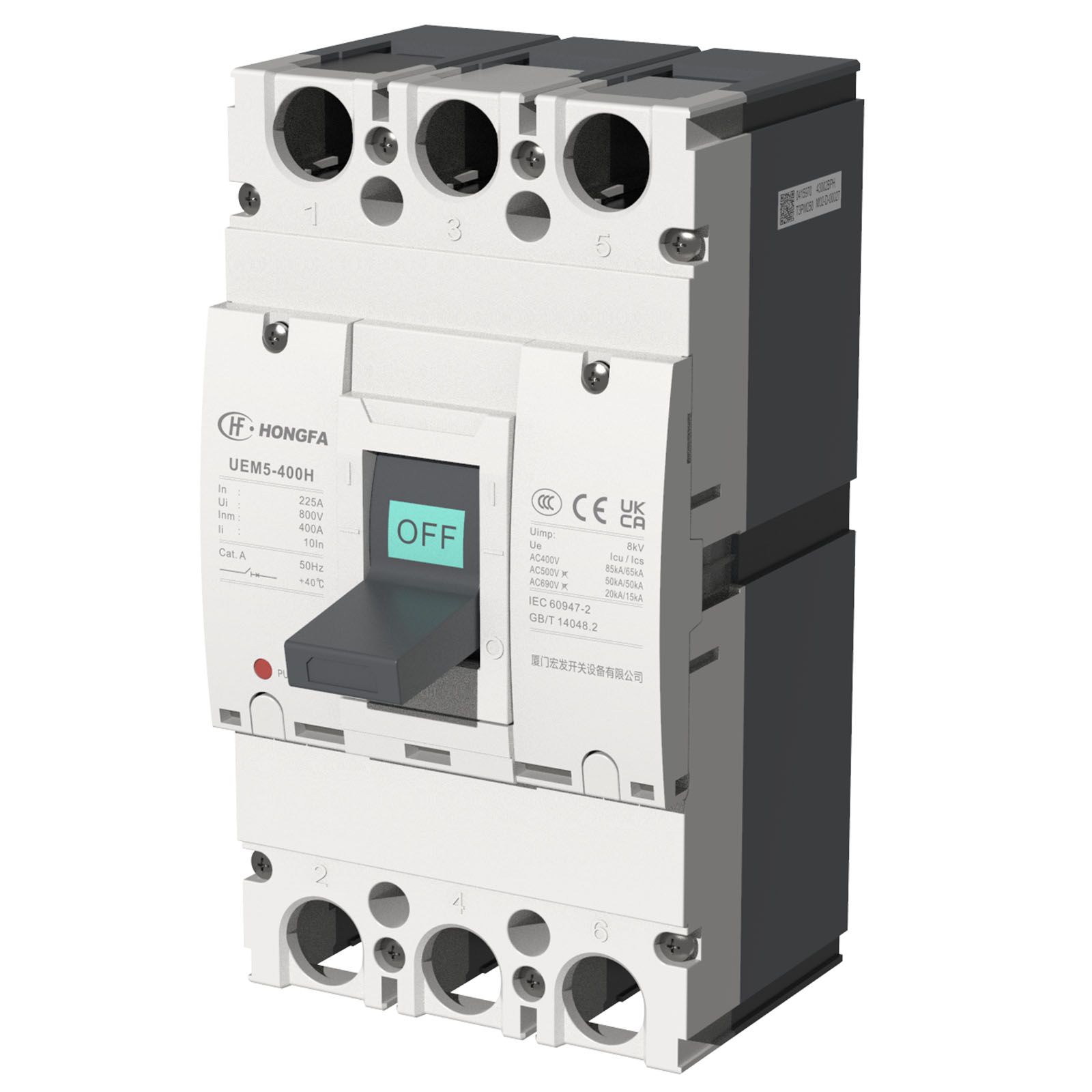

| 产品名称 | 塑料外壳式断路器 | |
| 型号命名 | UEM5-400 | |
| 产品类型 | 断路器 | |
| 产品应用 | 配电保护 | |
| 极数 | 3P、4P | |
| 补充信息 | ||
| 额定电流 [In] | 225A、250A、315A、350A、400A | |
| 控制类型 | 手柄直接操作 手动机构操作 电动机构操作 | |
| 电网类型 | AC | |
| 电网频率 | 50Hz | |
| 分断能力 | L、M、H、R、MW | |
| 额定工作电压 [Ue] | AC400V、AC500V、AC690V | |
| 额定极限短路分断能力[Icu] | L型：Icu=50kA（AC400V） M型：Icu=65kA（AC400V） H型：Icu=85kA（AC400V）、Icu=50kA（AC500V）、Icu=20kA（AC690V） R型：Icu=100kA（AC400V） MW型：Icu=65kA（AC400V） | |
| 额定运行短路分断能力 [Ics] | L型：Ics=35kA（AC400V） M型：Ics=50kA（AC400V） H型：Ics=65kA（AC400V）、Ics=50kA（AC500V）、Ics=15kA（AC690V） R型：Ics=75kA（AC400V） MW型：Ics=50kA（AC400V） | |
| 飞弧距离 | ≤50mm（L、M、H、R型） 0（MW型） | |
| 额定冲击耐受电压 [Uimp] | 8kV | |
| 额定绝缘电压 [Ui] | 800V | |
| 脱扣器类型 | 单磁式，热磁式 | |
| 保护类型 | 过载保护（热保护） 短路瞬时保护（磁保护） 过载报警不脱扣 | |
| 隔离功能 | 适用 | |
| 选择性类别 | A | |
| N极保护类型（4极产品） | N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 N 极带过电流保护与其他三极一起分合 N 极带过电流保护且始终接通 | |
| 极间距 | 44mm | |
| 接线螺钉规格 | M10 | |
| 紧固扭矩 | 17.7～22.6N·m | |
| 附件类型 | 分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构 | |
| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线、抽出式接线 | |
| 机械寿命 | 10000次 | |
| 电气寿命 | 7500次（AC400V） | |
| 高度 | 257mm | |
| 宽度（3P/4P） | 140/184mm | |
| 深度（背部到手柄） | 154mm | |
| 产品重量（3P/4P） | 6.2/8.0kg | |
| 符合标准 | IEC 60947-2 GB/T 14048.2 | |
| 产品认证 | CCC CB | |
| 环境 | ||
| IP 保护等级 | IP20 | |
| 污染等级 | 3级 | |
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | |
| 贮存环境温度 | -40℃~+70 °C | |
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | |
| 包装单位 | ||
| 型号 | 3P | 4P |
| 包装的单位类型（按台） | 台 | |
| 包装数量 | 1 | |
| 包装高度 | 18.5cm | 18.5cm |
| 包装宽度 | 22cm | 26.5cm |
| 包装长度 | 37.8cm | 37.8cm |
| 包装重量 | 6.86kg | 8.76kg |
| 包装的单位类型（按箱） 台 | ||
| 包装数量 | 2 | 2 |
| 包装高度 | 19.5cm | 19.5cm |
| 包装宽度 | 38.5cm | 38.5cm |
| 包装长度 | 45.5cm | 54.5cm |
| 包装重量 | 13.72kg | 17.52kg |
| 合同保修 | ||
| 合同保修 | 24个月 | |
