| 主要信息 | |||||

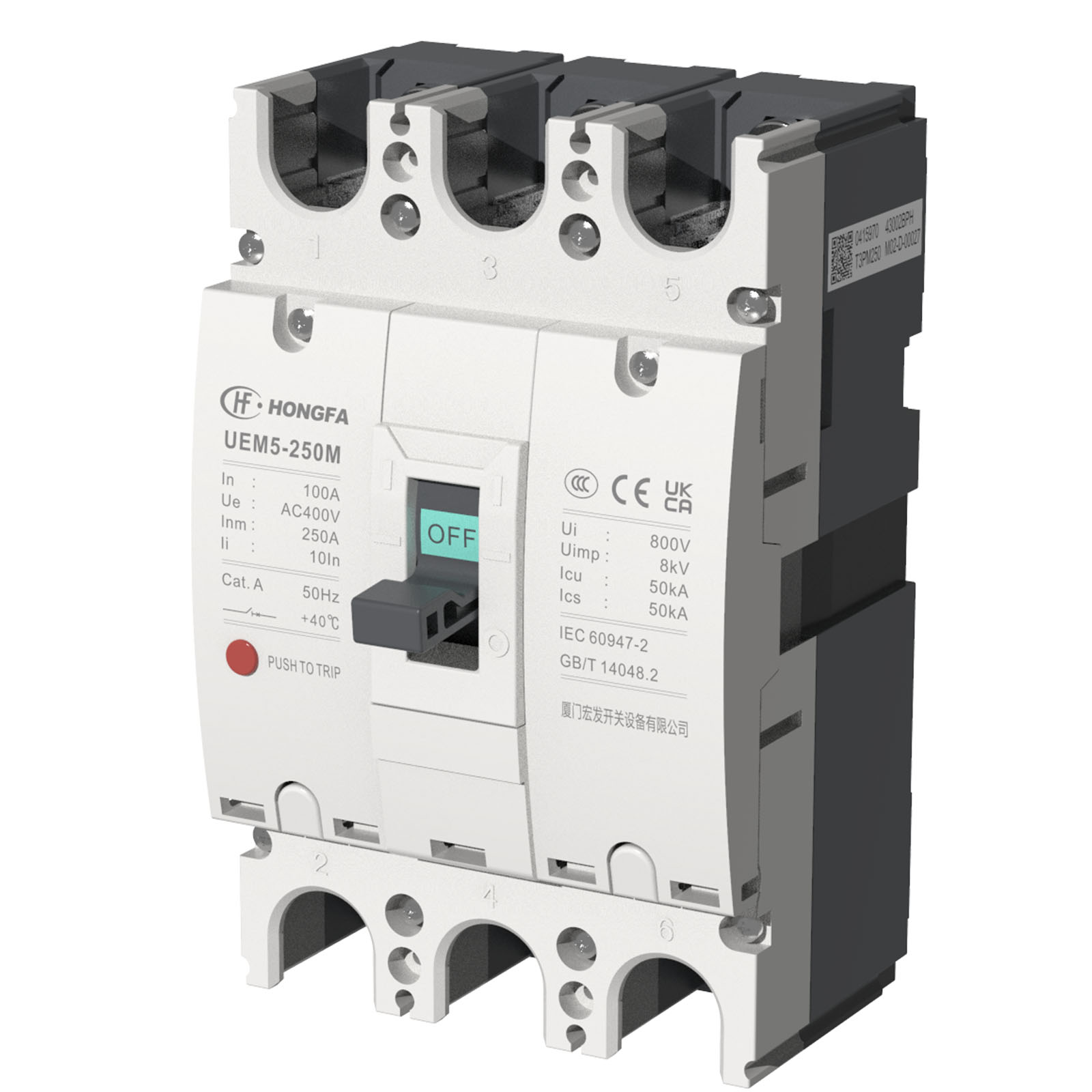

| 产品系列 | UEM5 | ||||
| 产品名称 | 塑料外壳式断路器 | ||||
| 型号命名 | UEM5-250 | ||||
| 产品类型 | 断路器 | ||||
| 产品应用 | 配电保护 | ||||
| 极数 | 3P、4P | ||||
| 补充信息 | |||||
| 额定电流 [In] | 100A、125A、140A、160A、180A、200A、225A、250A | ||||
| 控制类型 | 手柄直接操作 手动机构操作 电动机构操作 | ||||
| 电网类型 | AC | ||||
| 电网频率 | 50Hz | ||||
| 分断能力 | L、M、H、R、MW | ||||
| 额定工作电压 [Ue] | AC400V、AC500V、AC690V | ||||
| 额定极限短路分断能力[Icu] | L型：Icu=35kA（AC400V） M型：Icu=50kA（AC400V） H型：Icu=70kA（AC400V）、Icu=40kA（AC500V）、Icu=20kA（AC690V） R型：Icu=85kA（AC400V） MW型：Icu=50kA（AC400V） | ||||
| 额定运行短路分断能力 [Ics] | L型：Ics=25kA（AC400V） M型：Ics=50kA（AC400V） H型：Ics=50kA（AC400V）、Ics=40kA（AC500V）、Ics=10kA（AC690V） R型：Ics=70kA（AC400V） MW型：Ics=50kA（AC400V） | ||||
| 飞弧距离 | ≤50mm（L、M、H、R型） 0（MW型） | ||||
| 额定冲击耐受电压 [Uimp] | 8kV | ||||
| 额定绝缘电压 [Ui] | 800V | ||||
| 脱扣器类型 | 单磁式，热磁式 | ||||
| 保护类型 | 过载保护（热保护） 短路瞬时保护（磁保护） 过载报警不脱扣 | ||||
| 隔离功能 | 适用 | ||||
| 选择性类别 | A | ||||
| N极保护类型（4极产品） | N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 N 极带过电流保护与其他三极一起分合 N 极带过电流保护且始终接通 | ||||
| 极间距 | 35mm | ||||
| 接线螺钉规格 | M8 | ||||
| 紧固扭矩 | 8.8～10.8N·m | ||||
| 附件类型 | 分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构 | ||||
| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线 | ||||
| 机械寿命 | 20000次 | ||||
| 电气寿命 | 8000次（AC400V） | ||||
| 高度 | 165mm | ||||
| 宽度（3P/4P） | 105/140mm | ||||
| 深度（背部到手柄） | 85mm（L型），118mm（M、H、R、MW型） | ||||
| 产品重量（3P/4P） | 1.5/2.1kg（L型），2.0/2.9kg（M、H、R、MW型） | ||||
| 符合标准 | IEC 60947-2 GB/T 14048.2 | ||||
| 产品认证 | CCC CB | ||||
| 环境 | |||||
| IP 保护等级 | IP20 | ||||
| 污染等级 | 3级 | ||||
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | ||||
| 贮存环境温度 | -40℃~+70 °C | ||||
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | ||||
| 包装单位 | |||||
| 型号 | 3P L型 | 3P M型 | 4P L型 | 4P M型 | |
| 包装的单位类型（按台） | 台 | ||||
| 包装数量 | 1 | ||||
| 包装高度 | 15.6cm | 16.8cm | 16.8cm | 16.8cm | |
| 包装宽度 | 17.2cm | 18.7cm | 21.1cm | 21.1cm | |
| 包装长度 | 20.1cm | 21.1cm | 22.2cm | 22.2cm | |
| 包装重量 | 1.64kg | 2.5kg | 2.47kg | 3.37kg | |
| 包装的单位类型（按箱） 台 | |||||
| 包装数量 | 12 | 8 | 8 | 8 | |
| 包装高度 | 33.3cm | 35.7cm | 36.1cm | 36.1cm | |
| 包装宽度 | 35.5cm | 38.5cm | 43.3cm | 43.3cm | |
| 包装长度 | 41.5cm | 43.5cm | 45.7cm | 45.7cm | |
| 包装重量 | 19.7kg | 20kg | 19.76kg | 27kg | |
| 合同保修 | |||||
| 合同保修 | 24个月 | ||||
