| 主要信息 | ||||||
| 产品系列 | UEM5 | |||||
| 产品名称 | 塑料外壳式断路器 | |||||
| 型号命名 | UEM5-63 | |||||
| 产品类型 | 断路器 | |||||
| 产品应用 | 配电保护 | |||||
| 极数 | 3P、4P | |||||
| 补充信息 | ||||||
| 额定电流 [In] | 10A、16A、20A、25A、32A、40A、50A、63A | |||||
| 控制类型 | 手柄直接操作 手动机构操作 电动机构操作 | |||||
| 电网类型 | AC | |||||
| 电网频率 | 50Hz | |||||
| 分断能力 | L、M | |||||
| 额定工作电压 [Ue] | AC400V | |||||
| 额定极限短路分断能力[Icu] | L型：Icu=35kA（AC400V） M型：Icu=50kA（AC400V） | |||||
| 额定运行短路分断能力 [Ics] | L型：Ics=20kA（AC400V） M型：Ics=35kA（AC400V） | |||||
| 飞弧距离 | ≤50mm | |||||
| 额定冲击耐受电压 [Uimp] | 8kV | |||||
| 额定绝缘电压 [Ui] | 800V | |||||
| 脱扣器类型 | 单磁式，热磁式 | |||||
| 保护类型 | 过载保护（热保护） 短路瞬时保护（磁保护） 过载报警不脱扣 | |||||
| 隔离功能 | 适用 | |||||
| 选择性类别 | A | |||||
| N极保护类型（4极产品） | N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 | |||||
| 极间距 | 25mm | |||||
| 接线螺钉规格 | M6 | |||||
| 紧固扭矩 | 8.8～10.8 N·m | |||||

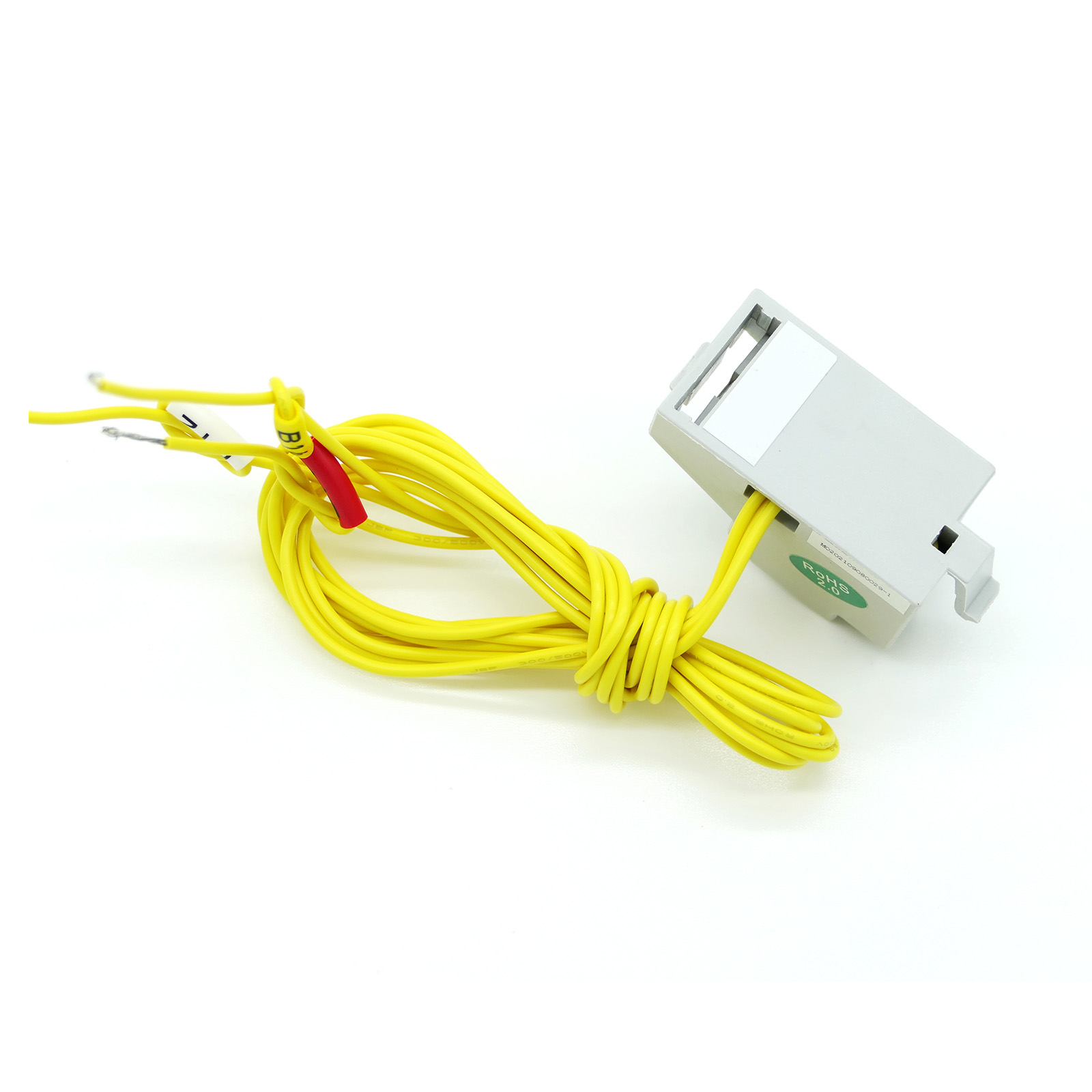

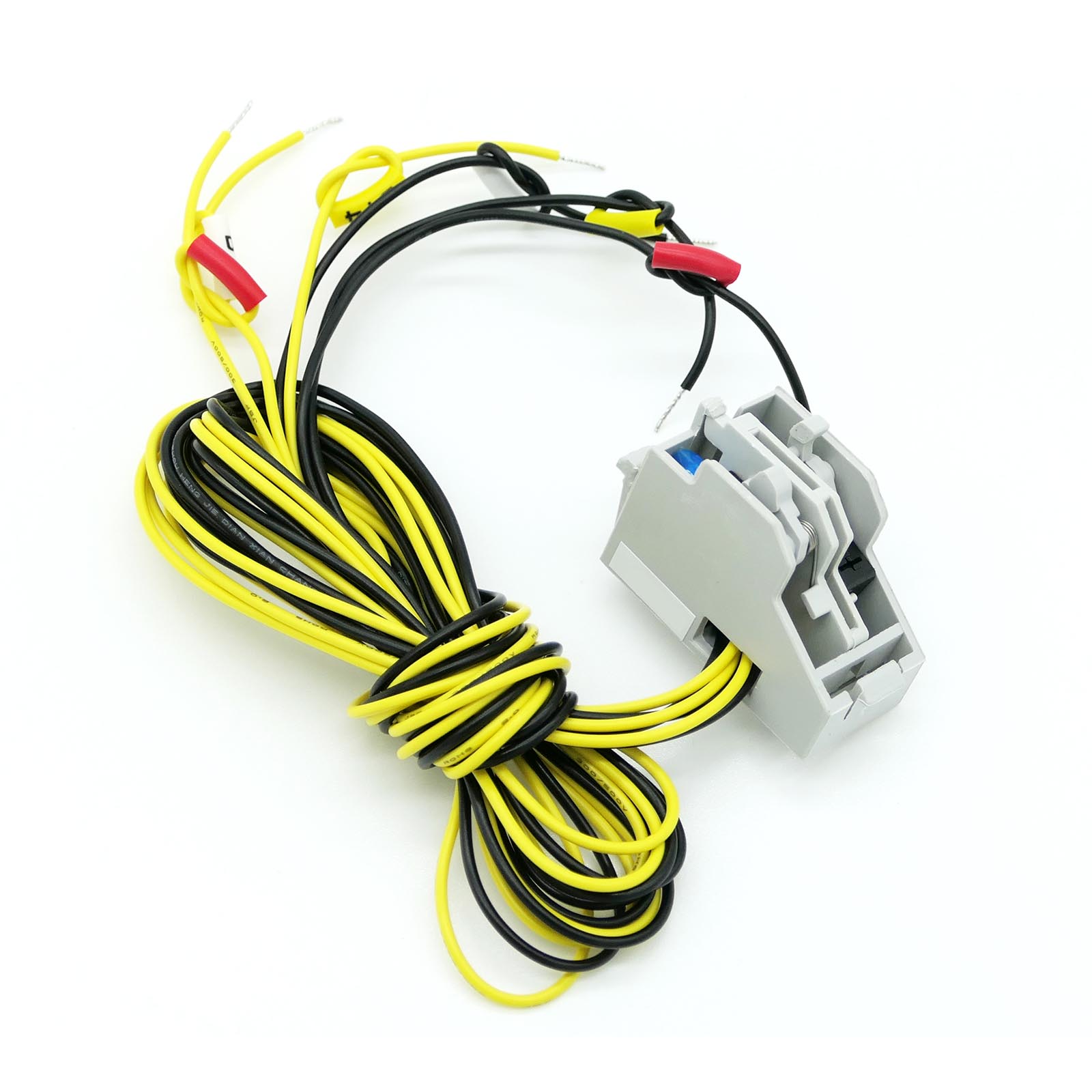

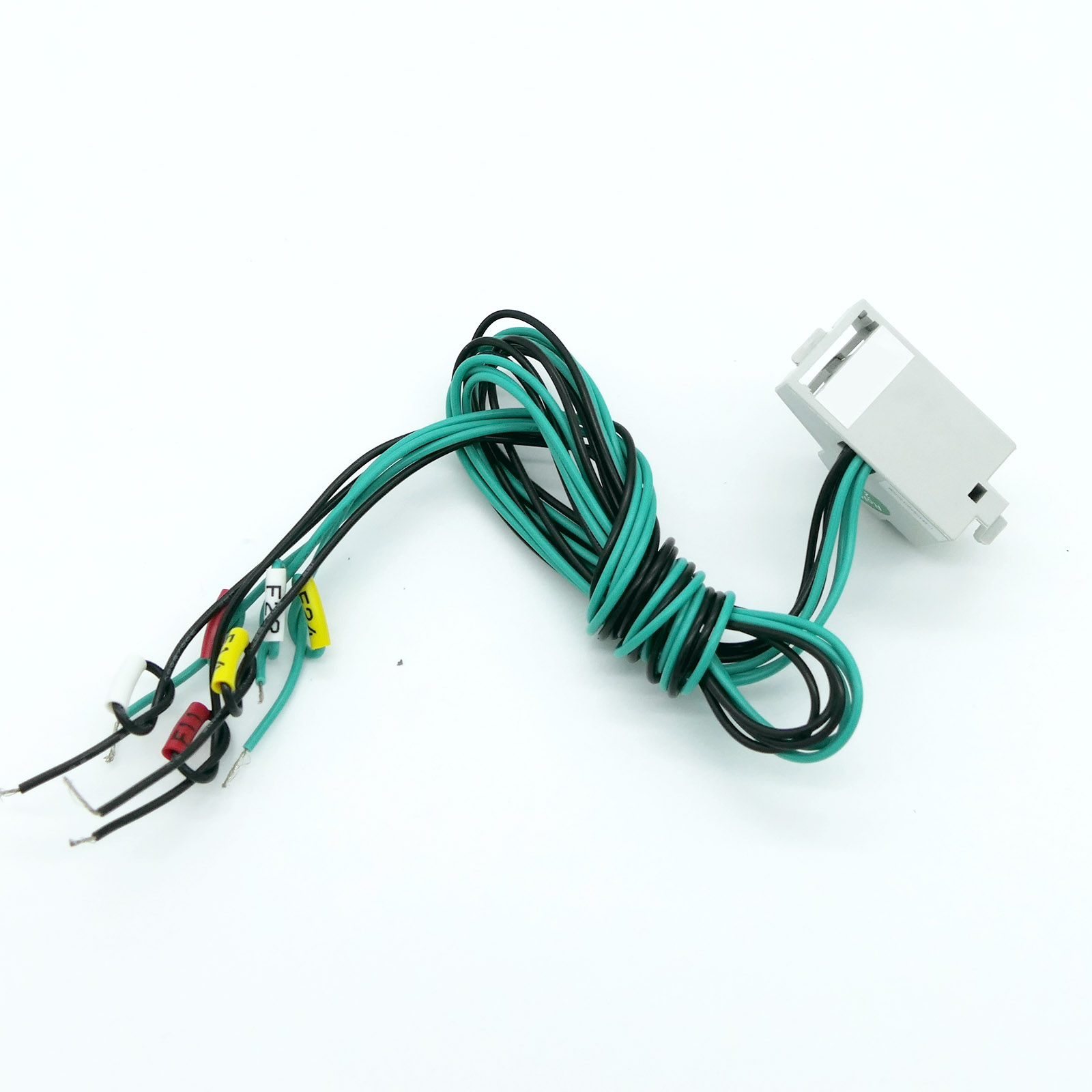

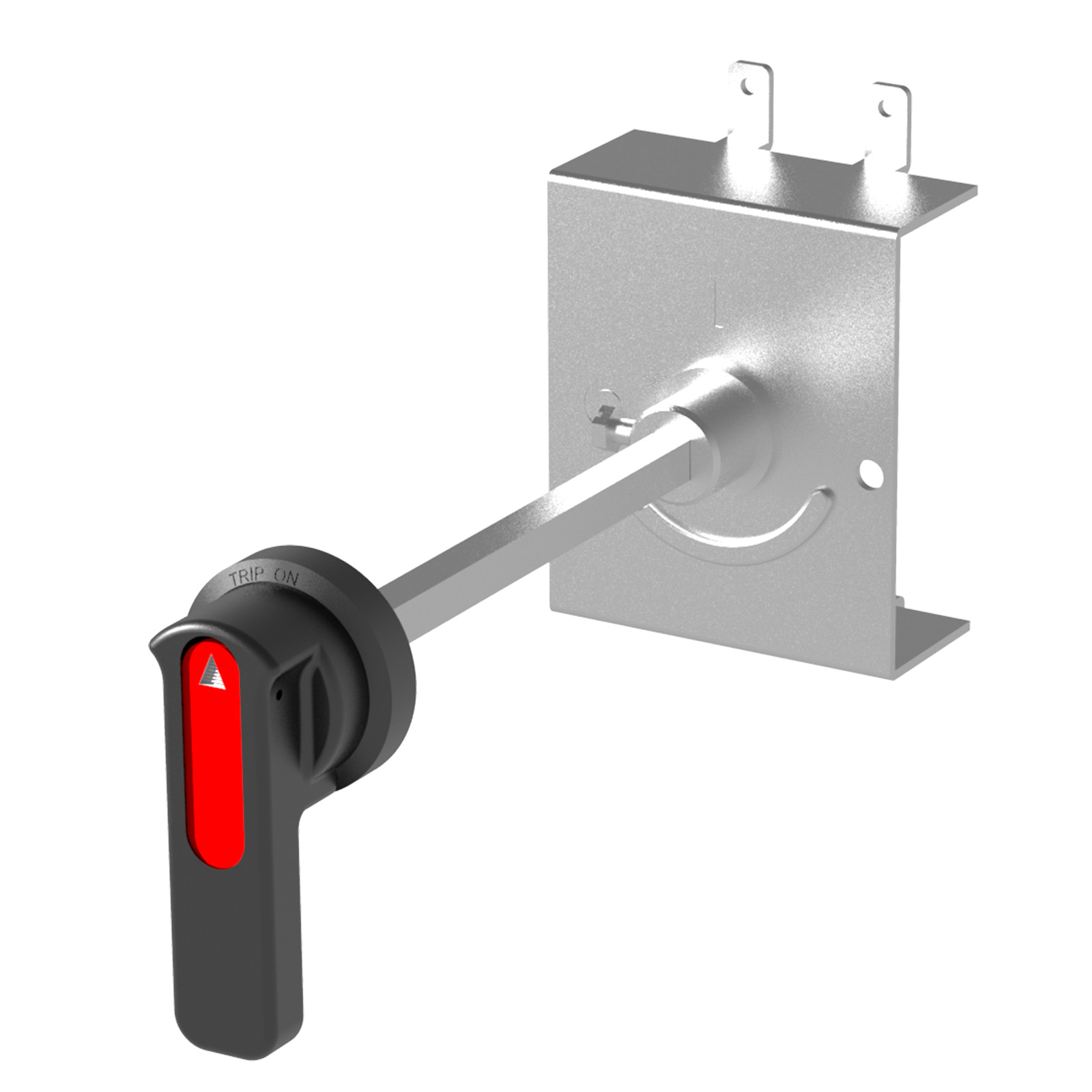

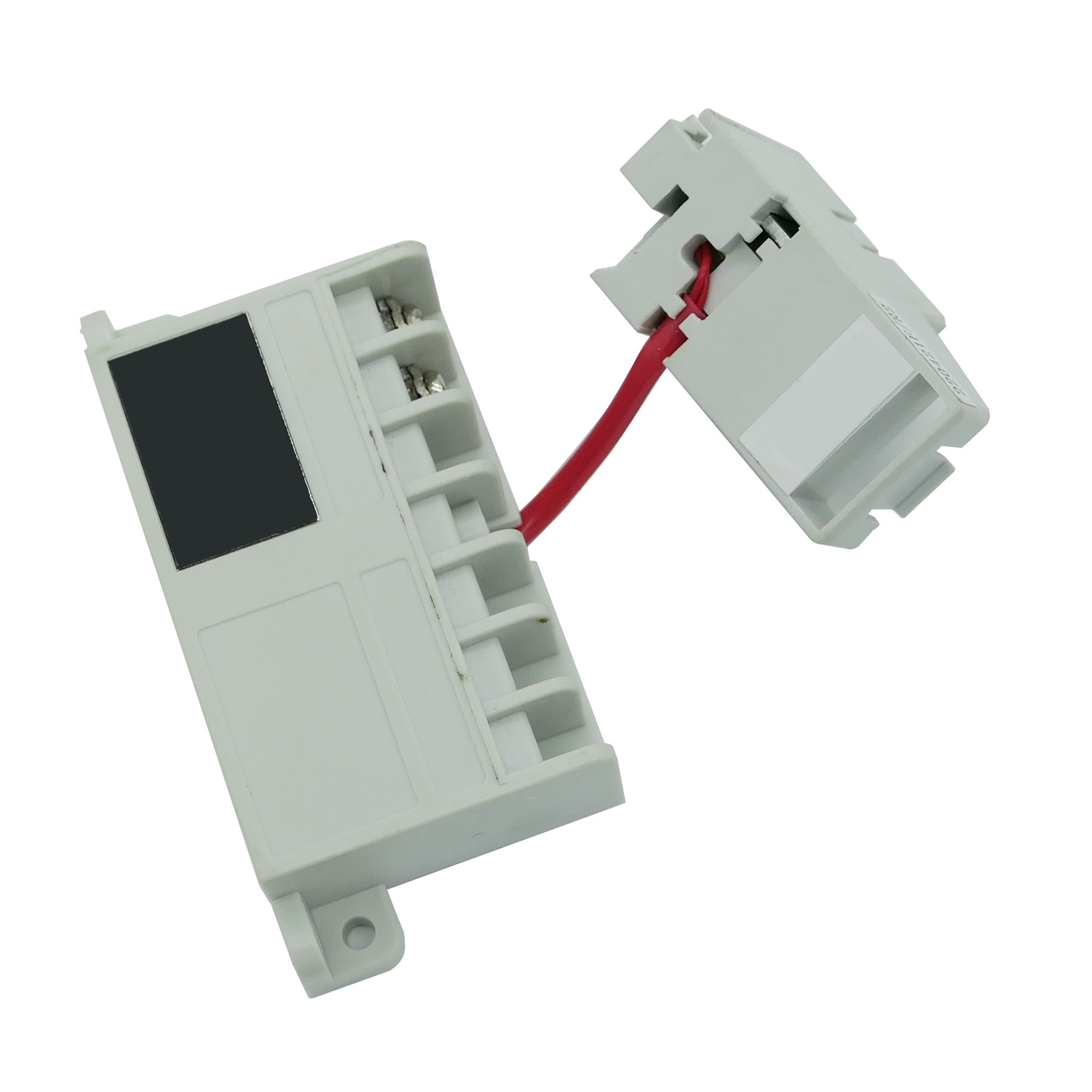

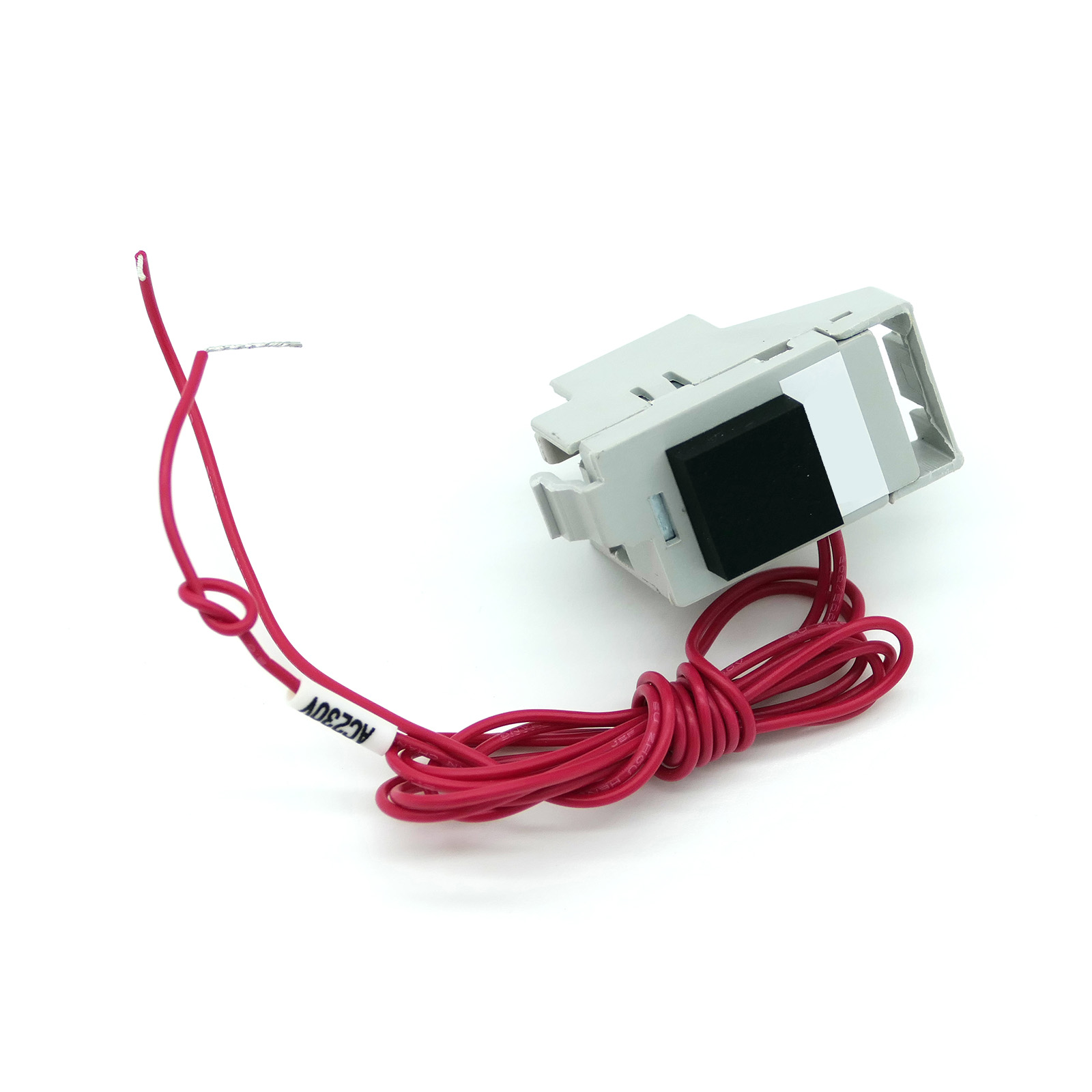

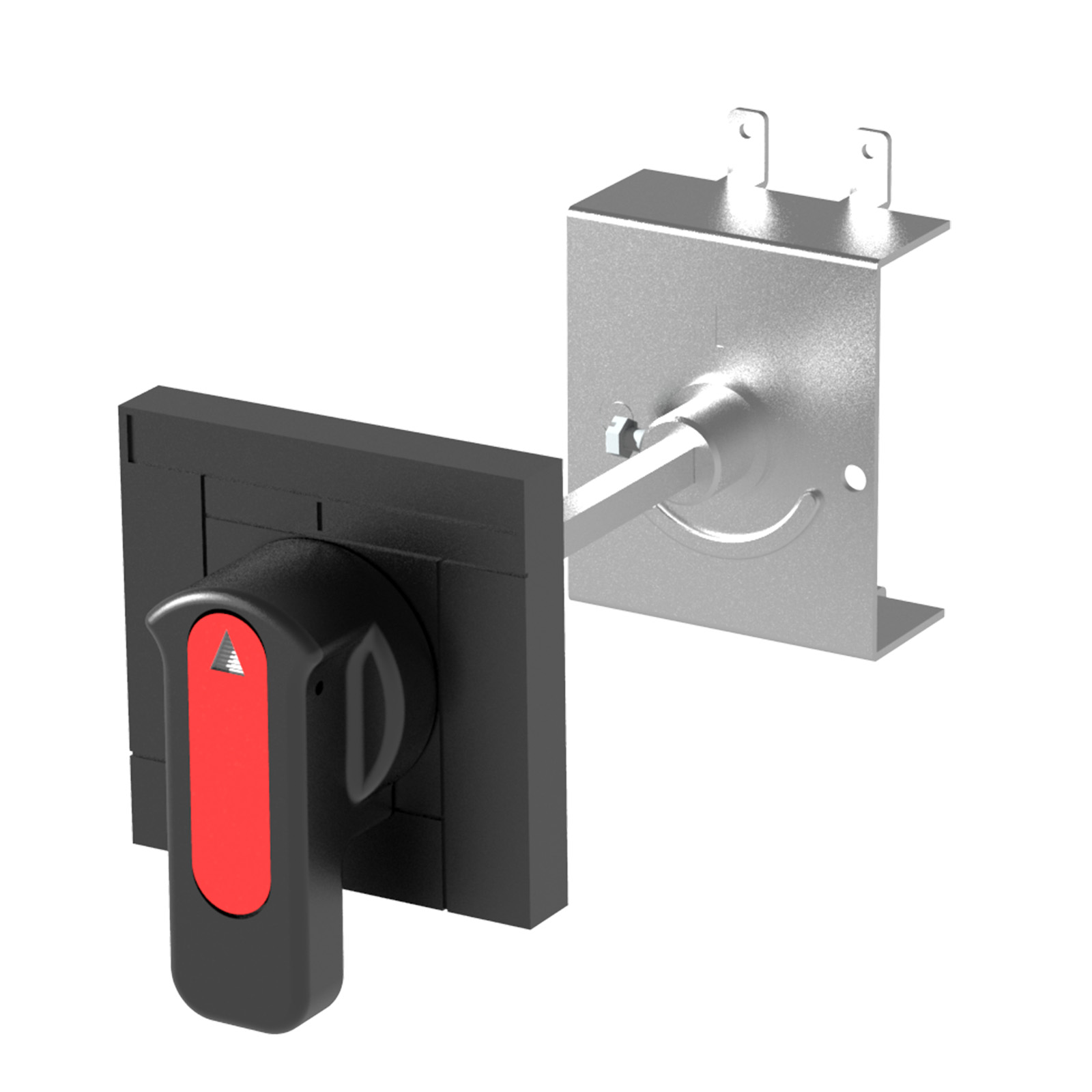

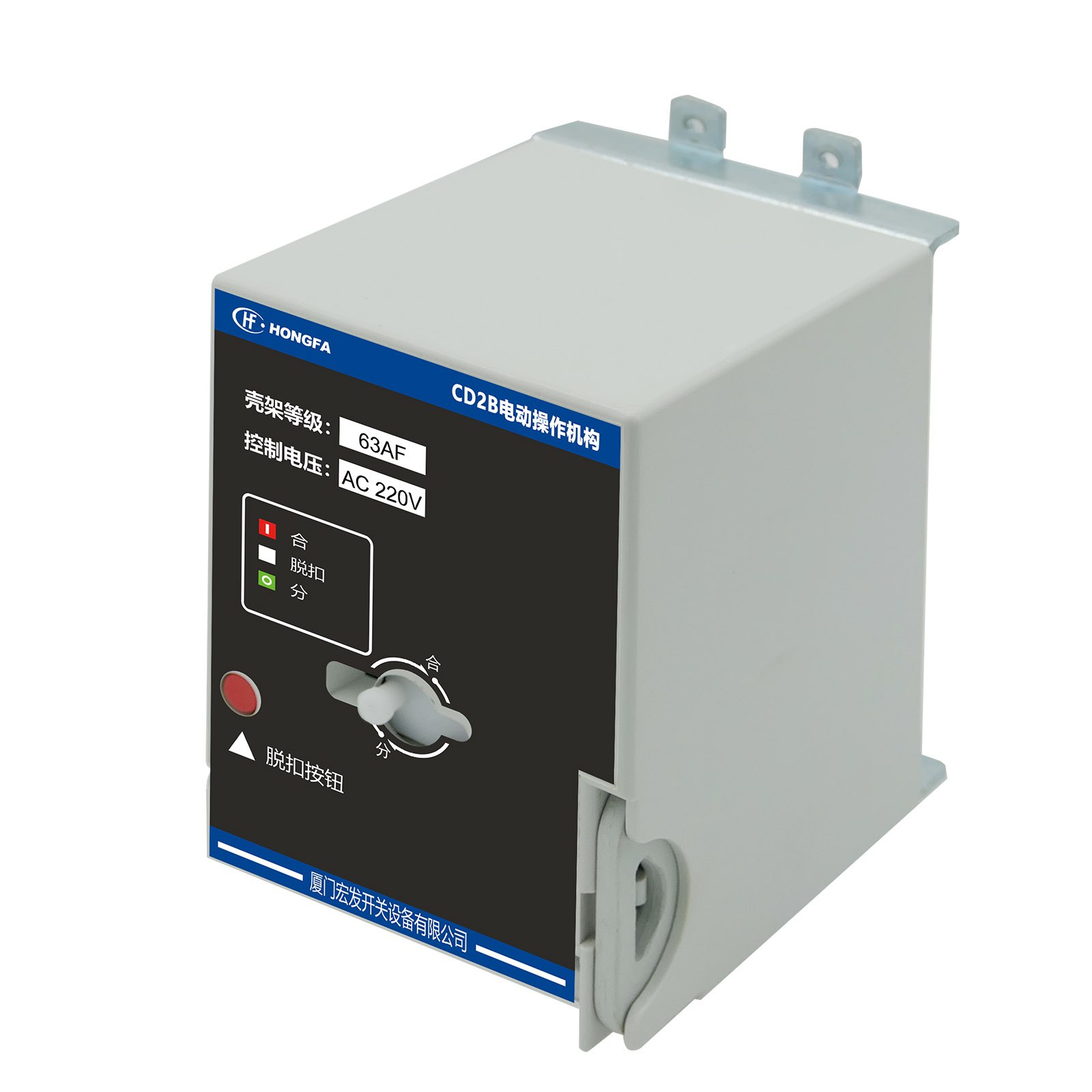

| 附件类型 | 分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构 | |||||
| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线 | |||||
| 机械寿命 | 20000次 | |||||
| 电气寿命 | 8000次（AC400V） | |||||
| 高度 | 130mm | |||||
| 宽度（3P/4P） | 77/102mm | |||||
| 深度（背部到手柄） | 90mm | |||||
| 产品重量（3P/4P） | 1.1/2.0kg | |||||
| 符合标准 | IEC 60947-2 GB/T 14048.2 | |||||
| 产品认证 | CCC CB | |||||
| 环境 | ||||||
| IP 保护等级 | IP20 | |||||
| 污染等级 | 3级 | |||||
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | |||||
| 贮存环境温度 | -40℃~+70 °C | |||||
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | |||||
| 包装单位 | ||||||
| 型号 | 3P L型 | 3P M型 | 4P L型 | 4P M型 | ||
| 包装的单位类型（按台） | 台 | |||||
| 包装数量 | 1 | |||||
| 包装高度 | 9.8cm | 9.8cm | 15.6cm | 15.6cm | ||
| 包装宽度 | 8.3cm | 8.3cm | 17.2cm | 17.2cm | ||
| 包装长度 | 13.5cm | 13.5cm | 20.1cm | 20.1cm | ||
| 包装重量 | 1.2kg | 1.2kg | 2.35kg | 2.35kg | ||
| 包装的单位类型（按箱） 台 | ||||||
| 包装数量 | 16 | 16 | 8 | 8 | ||
| 包装高度 | 23.1cm | 23.1cm | 33.3cm | 33.3cm | ||
| 包装宽度 | 30.2cm | 30.2cm | 35.5cm | 35.5cm | ||
| 包装长度 | 38.2cm | 38.2cm | 41.5cm | 41.5cm | ||
| 包装重量 | 19.2kg | 19.2kg | 18.8kg | 18.8kg | ||
| 合同保修 | ||||||
| 合同保修 | 24个月 | |||||
