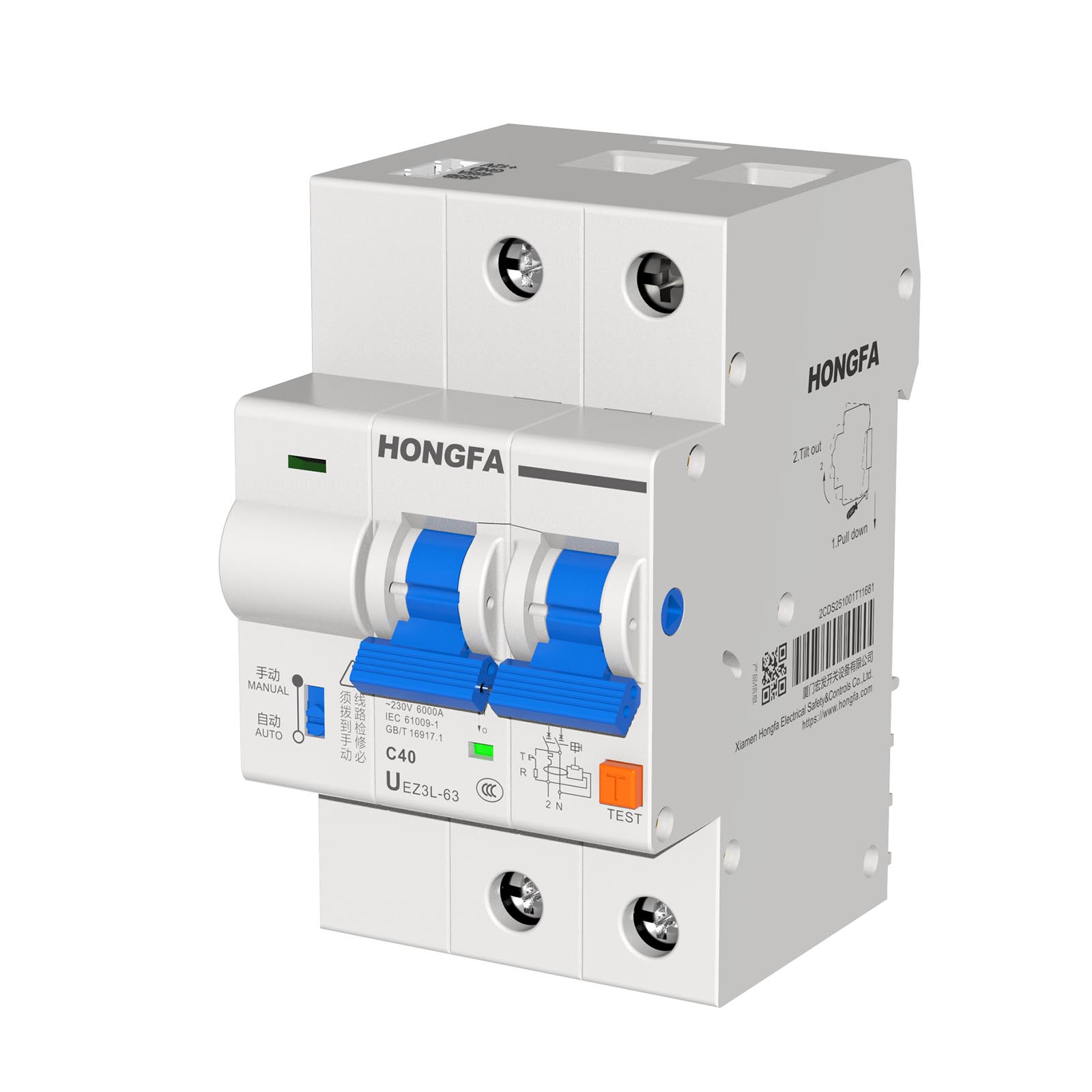

UEZ3L-63

剩余动作保护智能断路器

属于 UEZ3L 系列
联系支持人员
产品已取得认证：

本产品兼容

电源 Z3PW
网关 Z3GW
Z3CL 通讯导线

产品特点

多功能：具有过载保护、漏电保护、短路保护、远程控制、电参数计量、过欠压自恢复、故障分析、故障预警、 S485通讯多种功能；
小型化：机械脱扣器、接触系统、灭弧装置、直流电机、减速机构、传感器、电子元件的高度结合使得产品结构紧凑、外形简洁；
重安全：过载、漏电、过压、欠压、过功率、过温等保护可整定，精细化保护；短路保护采用机械保护，动作快，分断能力高；
智能化：边缘计算策略，电路重要保护本地处理执行；远程多种类信息采集，多方案控制，满足物联网需求；
高可靠：操作机构采用高效可靠的直流电机，为分合闸提供稳定动力，定位系统采用高精密侦测开关，定位准确，抗干扰能力强；电路线路板采用抗干扰设计，满足EMC要求；
易安装：采用小型断路器模数化设计方案，可安装在标准35mm导轨上；控制电源和RS485通讯采用快 插端子接线，并有多种通讯导线附件可选配。

技术参数

主要信息
产品系列UEZ3
产品名称剩余电流动作保护智能小型断路器
产品类型断路器
产品型号UEZ3L-63
极数1P+N、3P+N
产品应用配电保护
额定电流 [In]6A～63A
电网类型AC
脱扣器类型

M系列：电磁式+电子式

C系列：热磁式

R-P系列：热磁式

Y-P系列：热磁式

C10-P系列：热磁式

脱扣曲线C/D
剩余电流灵敏度 [IΔn]

B：30mA

H：50mA

C：100mA

D：300mA

动作类型动作功能与电源电压有关
剩余电流类型A型、AC型
分断能力Ics=Icn=6kA

功能



结构

功能

M系列C系列R-P系列Y-P系列C10-P系列
电源方式外置电源DC12VDC12V
内置电源  √√√

保护功能



短路保护√√√√√
过载保护√√√√√
过载整定电流保护√
过欠压自恢复√ √√√
本地重合闸功能

√

（默认关闭）

 √ √
控制功能远程控制分合闸√√  √
干接点控制    √
计量功能电流计量√
电压计量（功率、电量）√
报警、故障分析、故障记录√
定时功能√
费控功能√
通讯功能RS485√√  √
寿命监测√
补充信息
电网频率50Hz
额定工作电压 [Ue]

1P+N: 230 V AC 50Hz

3P+N: 400 V AC 50Hz

磁脱扣限制C: 5…10 x In、D: 10…20 x In
额定绝缘电压 [Ui]500V
额定冲击耐受电压 [Uimp]4kV
触点位置指示有
安装方式DIN导轨安装
高度71mm
宽度

1P: 35.6mm

1P+N: 53.2mm

3P: 70.8mm

3P+N: 88.4mm

深度

1P+N: 90mm

3P+N: 130mm

产品重量

1P+N: 295 g

3P+N: 713 g

机械寿命10000
电气寿命6000（功率因数0.85~0.9）
接线能力上进线1.0mm²～35mm²
剥线长度15mm
紧固扭矩3.5N.m
环境
符合标准

GB/T 16917.1

GB/T 16917.22

IEC61009-1

IEC61009-2-2

产品认证CCC、CQC、CE、CB、UKCA
IP 保护等级IP20
污染等级2级
EMC严酷等级3级
相对湿度年平均：＜75％, 30天（这些天以自然方式分布在一年中）：95％；在其他天偶然出现:85％
工作温度-25℃～+70℃ （月平均温度≤35℃）
贮存环境温度-40℃～80℃
工作海拔不超过2000m
包装单位
 1P+N                 3P+N
包装的单位类型（按盒）BB1                  BB1
包装数量4                     1
包装高度8.2cm                8.2cm
包装宽度10.0cm               10.0cm
包装长度22.0cm               22.0cm
包装重量1.2kg                 0.8kg
包装的单位类型（按箱）BAR                   BAR
包装数量48                     12
包装高度24.8cm                 24.8cm
包装宽度22.3cm                 22.3cm
包装长度40.5cm                 40.5cm
包装重量12.2kg                  9.5kg
可持续性
欧盟ROHS指令符合
无汞符合
中国 ROHS 管理办法符合
中国 ROHS 管控范畴之外的产品符合
RoHS 豁免信息 是
合同保修
保修单18个月
