技术参数

主要信息
产品系列Z3PW
产品名称电源
产品类型附件

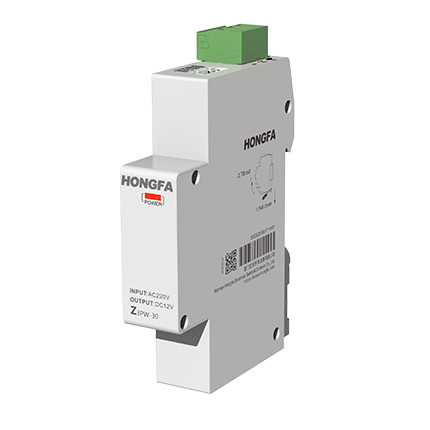

产品型号Z3PW-30
技术性能



型号Z3PW-30

输出



直流电压DC12V
额定电流2.5A
电流范围0~2.5A
纹波与噪声100mVp-p
电压精度± 2%
输入电压范围AC:120 V ~ 260V
频率范围47 ~ 63Hz
效率80%

电磁兼容抗扰度

（配套断路器整体测试）

静电放电试验

参照GB/T 17626.2-2008进行。

严酷等级3，空气放电8kV；接触放电6kV。

浪涌试验

参照GB/T 17626.5-2008进行。

严酷等级4，共模：4kV，差模：2kV。

电快速瞬变脉冲群抗扰性试验

参照GB/T 17626.4-2008进行。

严酷等级4，电源端4kV（峰值），I/O信号、数据和控制端口2kV（峰值）。

补充信息
安装方式DIN导轨安装
高度60mm
宽度18mm
深度90mm
产品重量87.5g
环境
污染等级2级
EMC严酷等级3级
相对湿度                         年平均：＜75％, 30天（这些天以自然方式分布在一年中）：95％；在其他天偶然出现: 85％
工作温度-25℃～+70℃ （月平均温度≤35℃）
贮存环境温度-40℃～80℃
工作海拔不超过2000m
包装单位
包装的单位类型（按盒）BB1
包装数量11
包装高度8.2cm
包装宽度                        10.0cm
包装长度22.0cm
包装重量1.05kg
包装的单位类型（按箱）BAR
包装数量132
包装高度24.8cm
包装宽度22.3cm
包装长度40.5cm
包装重量13.4kg
可持续性
欧盟ROHS指令符合
无汞符合
中国 ROHS 管理办法符合
中国 ROHS 管控范畴之外的产品符合
RoHS 豁免信息  是
