| 主要信息 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

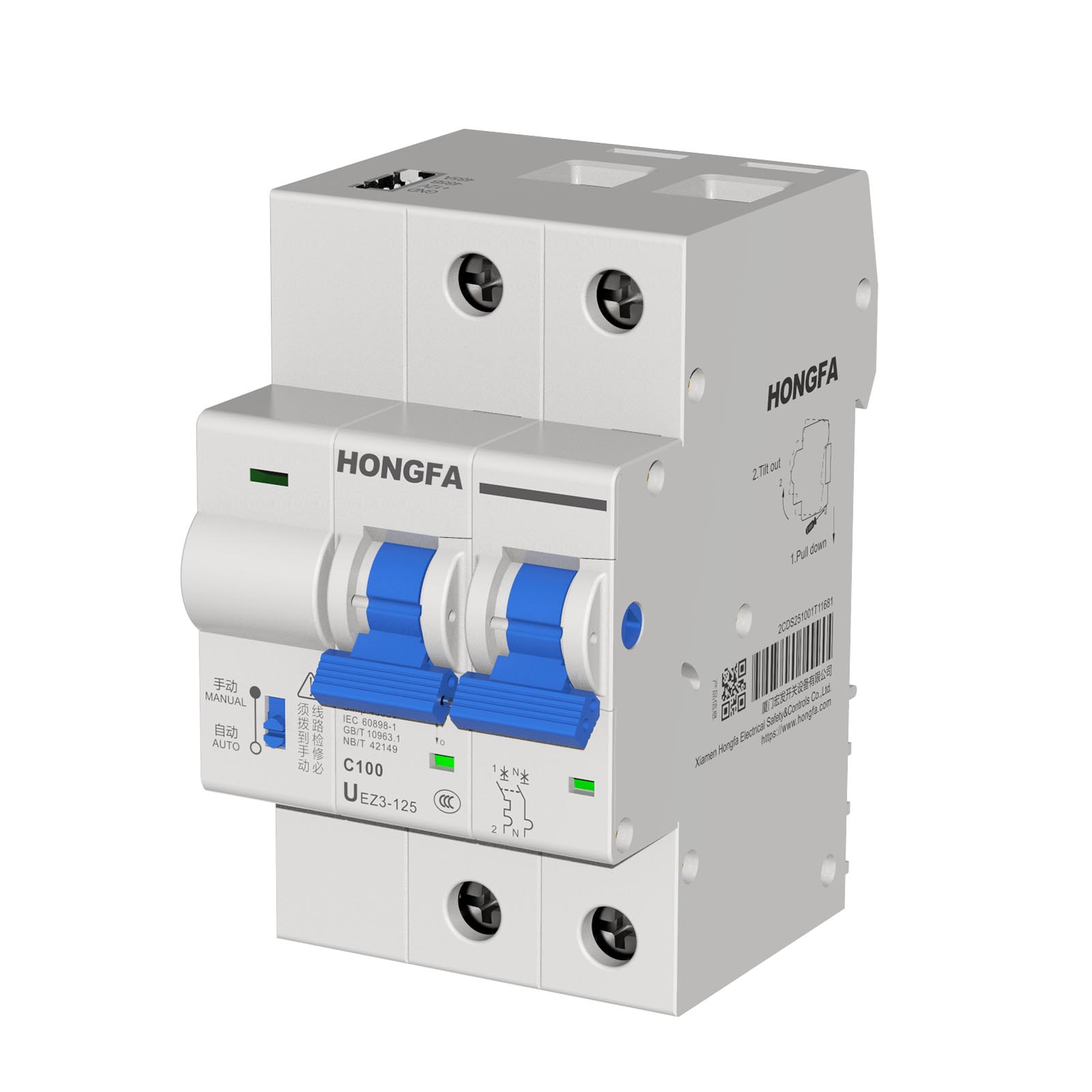

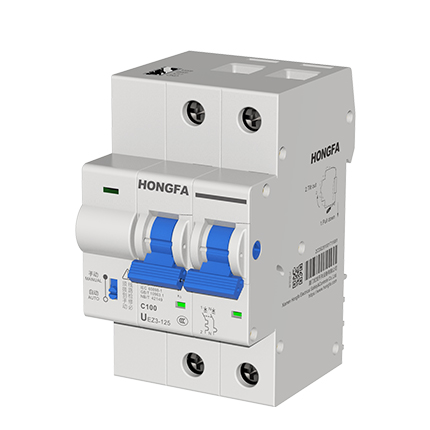

| 产品系列 | UEZ3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品名称 | 智能小型断路器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品类型 | 断路器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号 | UEZ3-125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 极数 | 2P、3P、4P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 额定电流 [In] | 63A～100A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电网类型 | AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脱扣器类型 | 电磁式+电子式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脱扣曲线 | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分断能力 | Ics=Icn=6kA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 功能 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 补充信息 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电网频率 | 50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | 2P: 230 V AC 50Hz 3P: 400 V AC 50Hz 4P: 400 V AC 50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 磁脱扣限制 | 7…15 x In | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | 500V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 4kV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触点位置指示 | 有 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 安装方式 | DIN导轨安装 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 高度 | 71mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 宽度 | 2P: 53.2mm 3P: 70.8mm 4P: 88.4mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 深度 | 90mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品重量 | 2P: 275 g 3P: 455 g 4P: 600 g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 机械寿命 | 10000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电气寿命 | 6000（In=63A)；4000（In=80A、100A） (功率因数0.85～0.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 接线能力 | 上进线1.0mm²～35mm² | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 剥线长度 | 15mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 紧固扭矩 | 3.5N.m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 环境 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 符合标准 | GB/T10963.1 NB/T 42149 IEC 60898-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品认证 | CCC、CQC、CE、CB、UKCA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP 保护等级 | IP20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 2级 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMC严酷等级 | 3级 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 相对湿度 年平均：＜75％, 30天（这些天以自然方式分布在一年中）：95％；在其他天偶然出现:85％ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作温度 | -25℃～+70℃ （月平均温度≤35℃） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 贮存环境温度 | -40℃～80℃
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作海拔 | 不超过2000m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装单位 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2P 3P 4P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装的单位类型（按盒） | BB1 BB1 BB1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装数量 | 6 4 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装高度 | 8.2cm 8.2cm 8.2cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装宽度 | 10.0cm 10.0cm 10.0cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装长度 | 22.0cm 22.0cm 22.0cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装重量 | 1.2kg 1.5kg 1.3kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装的单位类型（按箱） | BAR BAR BAR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装数量 | 72 36 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装高度 | 24.8cm 24.8cm 24.8cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装宽度 | 22.3cm 22.3cm 22.3cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装长度 | 40.5cm 40.5cm 40.5cm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 包装重量 | 15.5kg 18kg 16.2kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
