| 主要信息 | ||||||||||||||||||||||||||
| 产品系列 | UEW6XU | |||||||||||||||||||||||||

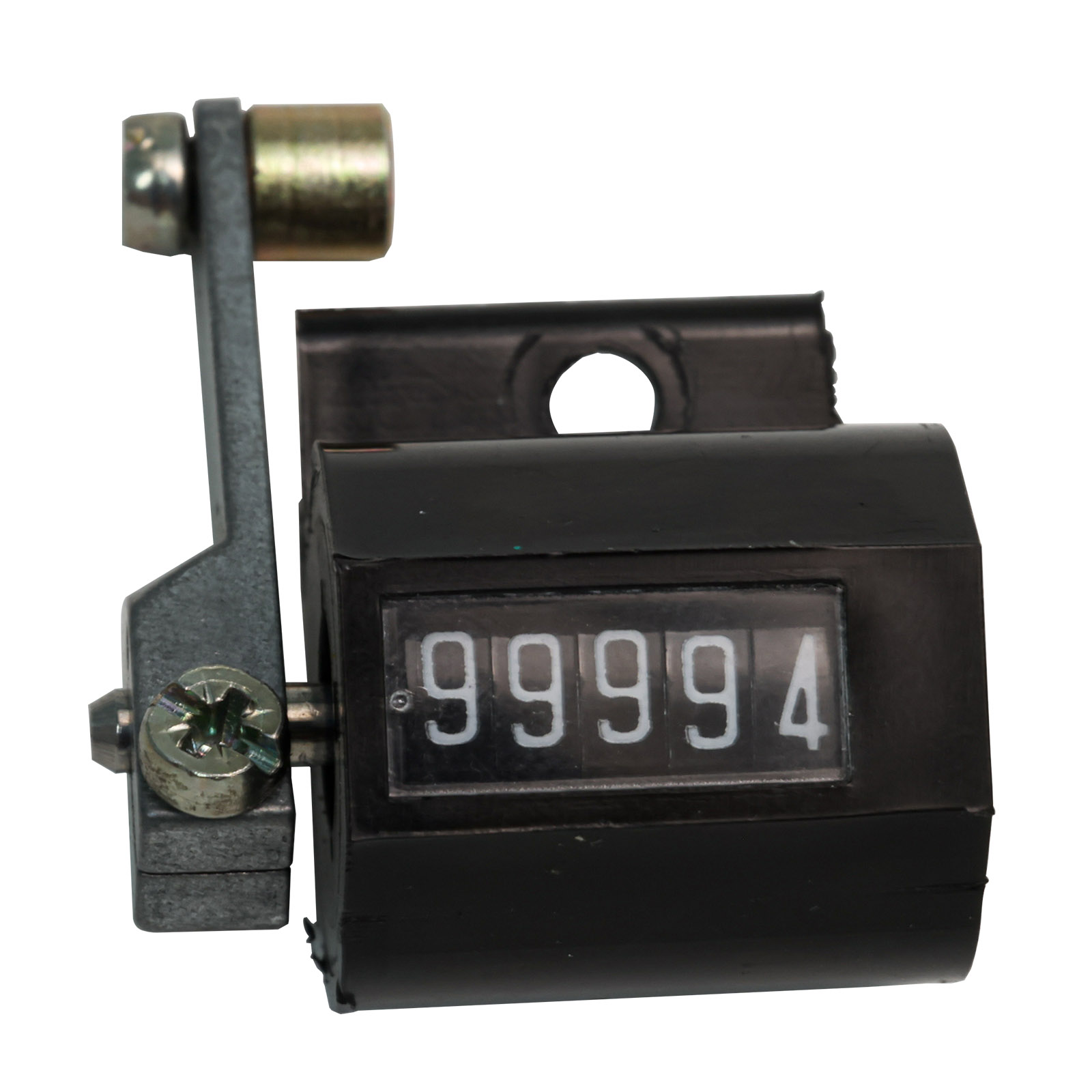

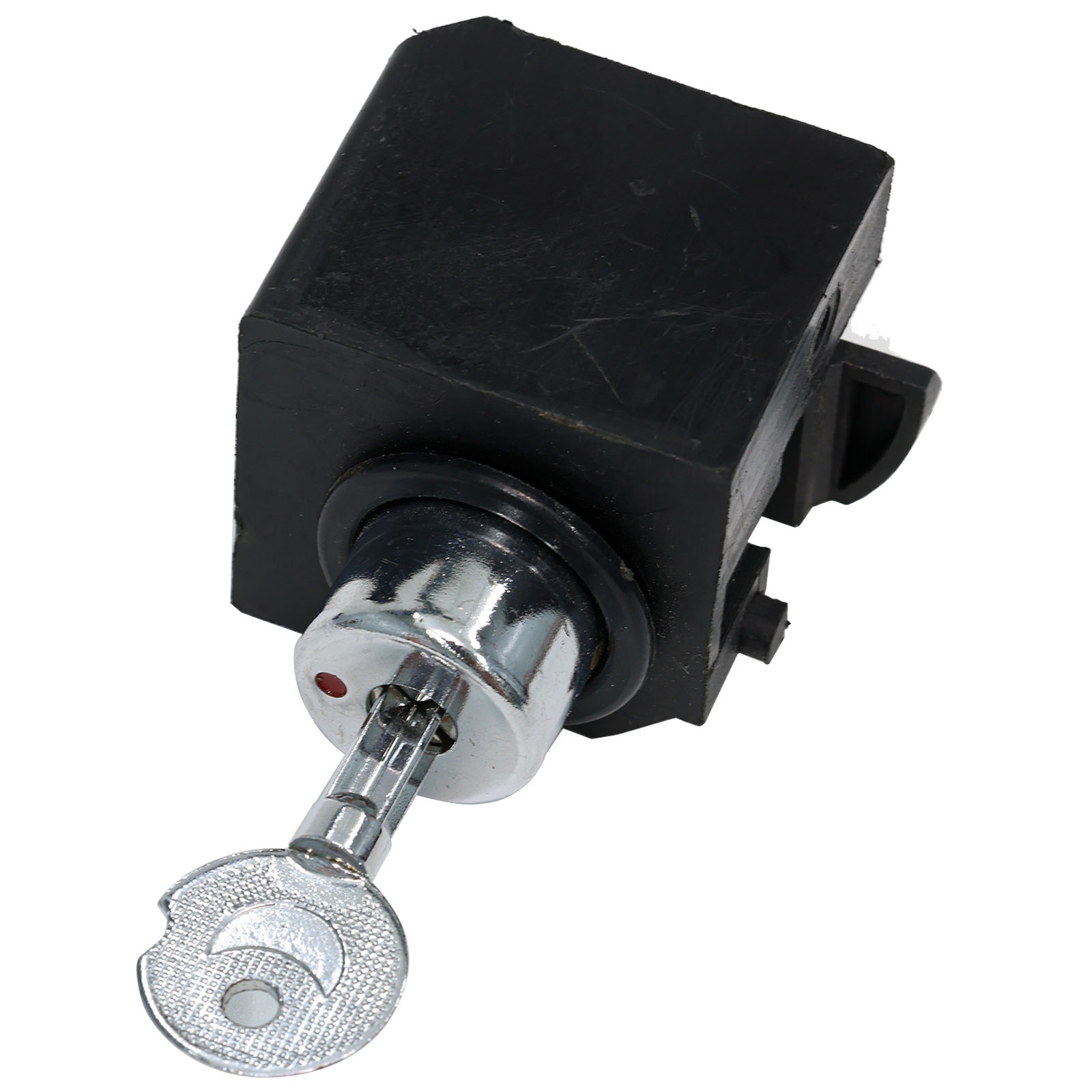

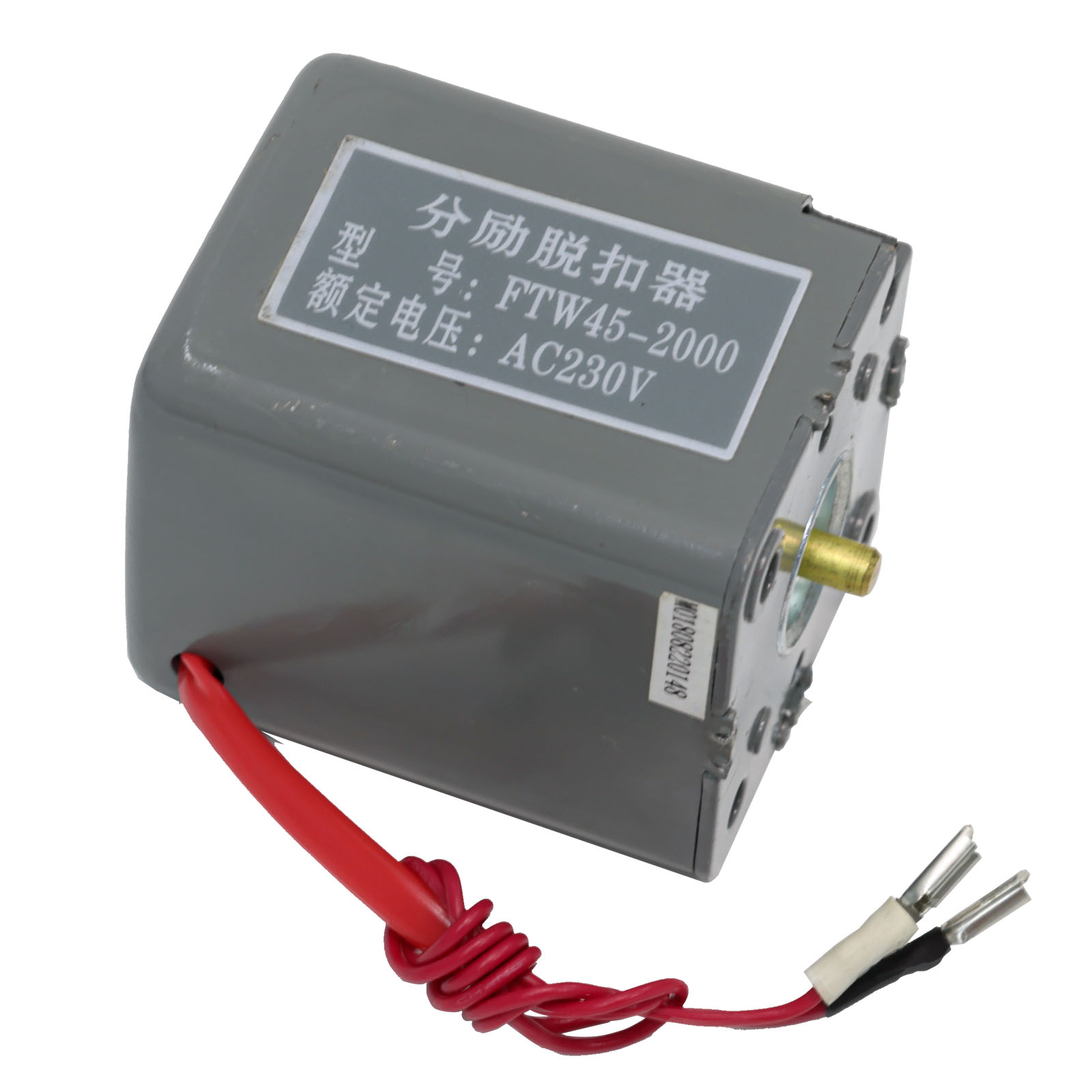

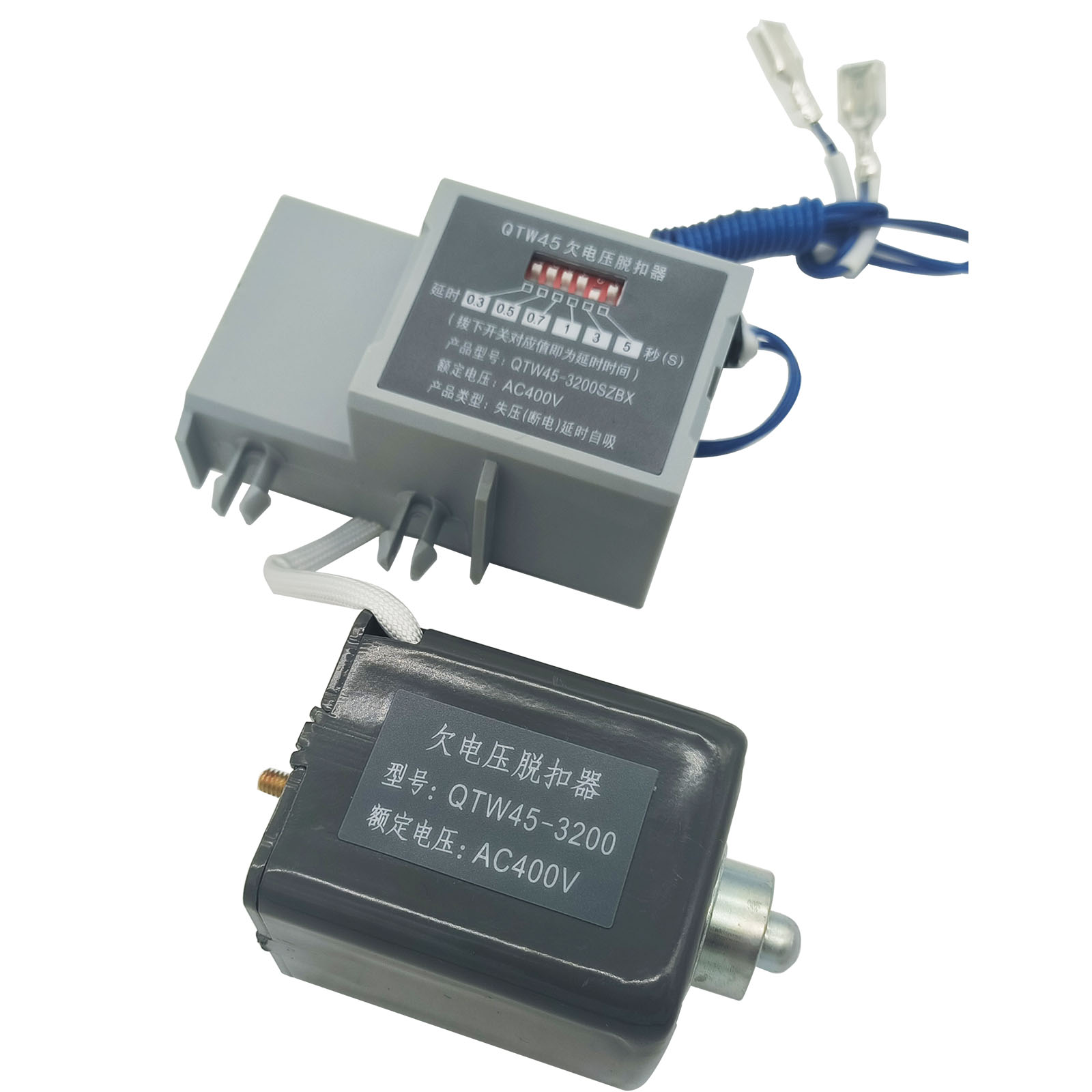

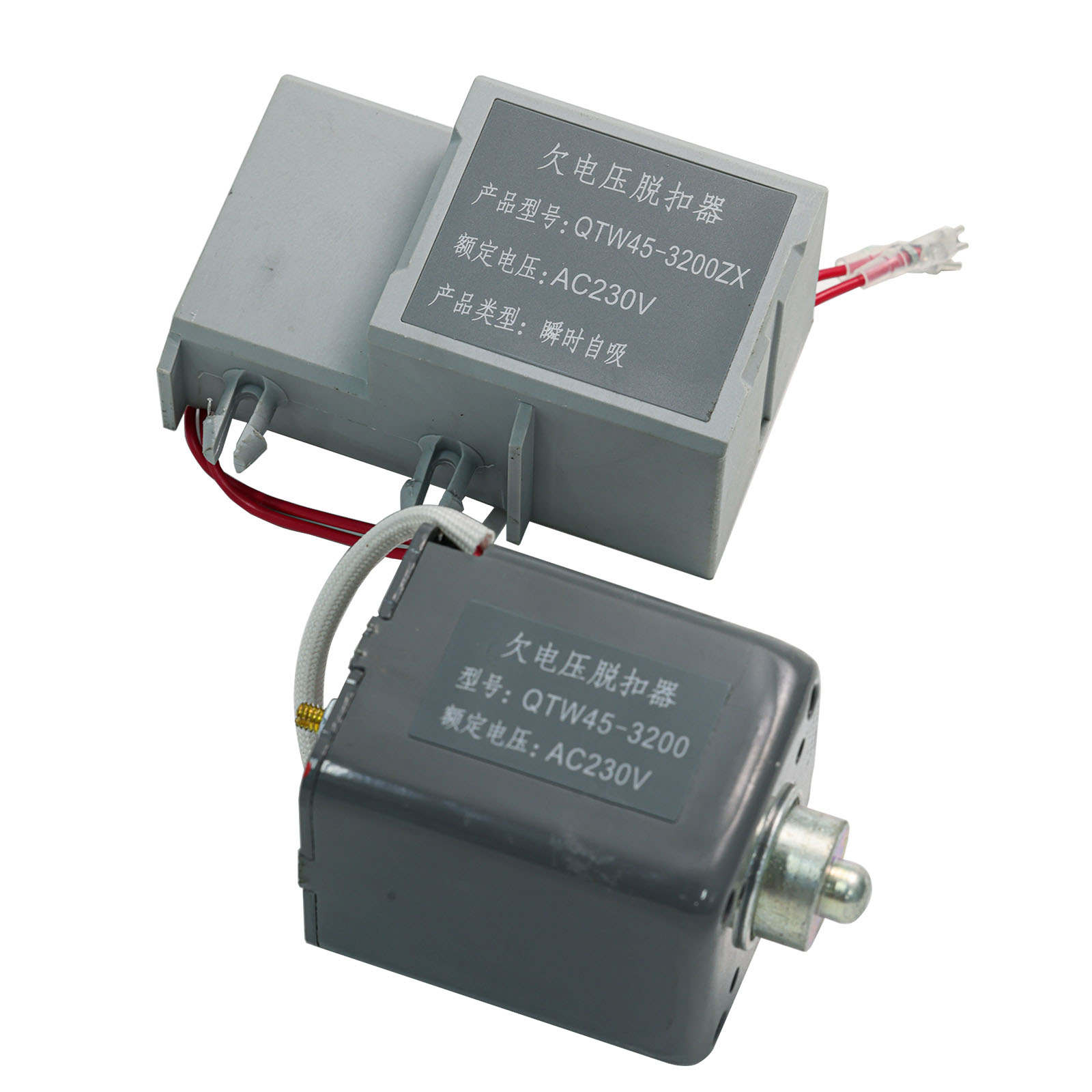

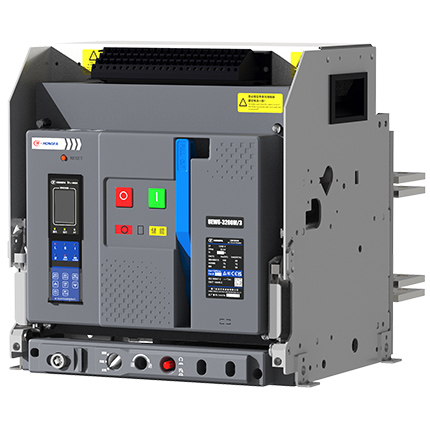

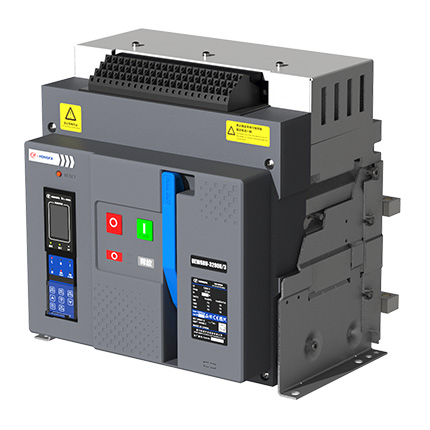

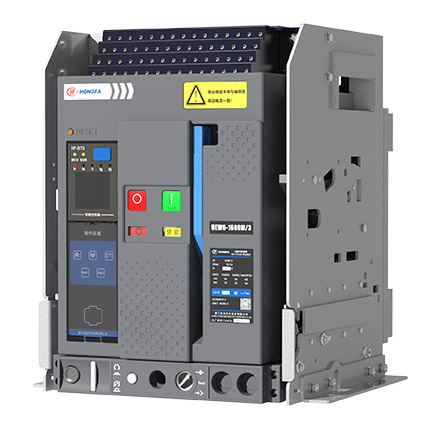

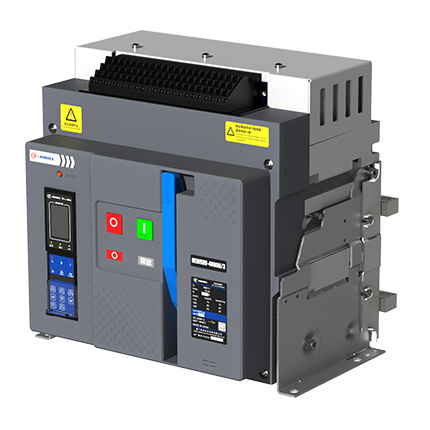

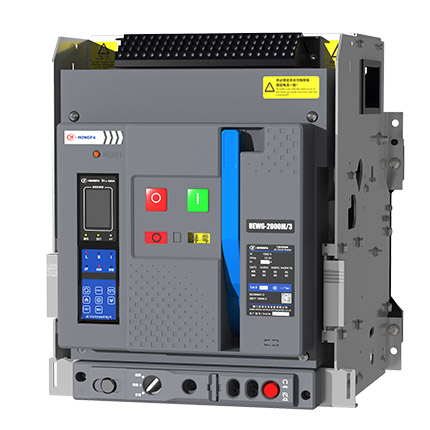

| 产品名称 | 万能式断路器 | |||||||||||||||||||||||||

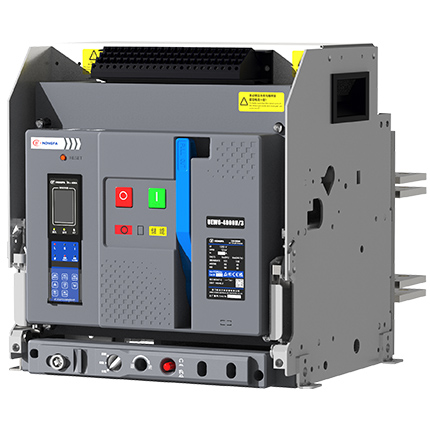

| 型号命名 | UEW6XU-4000 | |||||||||||||||||||||||||
| 产品类型 | 断路器 | |||||||||||||||||||||||||
| 产品应用 | 配电保护 | |||||||||||||||||||||||||
| 极数 | 3P | |||||||||||||||||||||||||
| 控制器 | 2M、2H、3M、3H | |||||||||||||||||||||||||
| 额定电流 [In] | 1000A、1250A、1600A、2000A、2500A、3200A、4000A | |||||||||||||||||||||||||
| 分断能力 | M 、H | |||||||||||||||||||||||||
| 额定工作电压 [Ue] | AC1140V AC1380V AC1500V | |||||||||||||||||||||||||
| 使用类别 | B | |||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | |||||||||||||||||||||||||
| 补充信息 | ||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC1140V M:65kA H:75 kA AC1380V M:50kA H:65kA AC1500V M:40kA H:50kA | |||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC1140V M:65kA H:75 kA AC1380V M:50kA H:65kA AC1500V M:40kA H:50kA | |||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC1140V M:65kA/s H:75 kA/s AC1380V M:50kA/s H:65kA/s AC1500V M:40kA/s H:50kA/s | |||||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC1140V M:143kA H:165 kA AC1380V M:105kA H:143kA AC1500V M:84kA H:105kA | |||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1800V | |||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 18 kV | |||||||||||||||||||||||||
| 功耗 |
| |||||||||||||||||||||||||
| 分断时间 | <30 ms | |||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | |||||||||||||||||||||||||
| 安装方式 | 底板安装 | |||||||||||||||||||||||||
| 相间距 | 抽屉式水平母排(4000A) 140 mm 抽屉式水平母排(2500A~3200A) 140 mm 抽屉式水平母排(1000A~2000A) 115 mm 抽屉式垂直母排(4000A) 115mm 固定式水平母排(3200A~4000A) 150 mm 固定式水平母排(1000A~2500A) 115mm 固定式垂直母排(3200A~4000A) 115 mm | |||||||||||||||||||||||||
| 机械寿命 | 10000 次 不维护 20000 次 维护 | |||||||||||||||||||||||||
| 电气寿命 | AC1140V 1000次 AC1380V 500次 AC1500V 500次 | |||||||||||||||||||||||||
| 高度 | 固定式3P 401mm 抽屉式3P 446mm | |||||||||||||||||||||||||
| 宽度 | 固定式3P 426mm 抽屉式3P 474mm | |||||||||||||||||||||||||
| 深度 | 固定式3P 296.5mm 抽屉式3P 405mm | |||||||||||||||||||||||||
| 产品重量 | 固定式3P 56.4kg 抽屉式3P 129.8kg | |||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 EN/IEC 60947-2 BSEN60947-2 | |||||||||||||||||||||||||
| 产品认证 | CCC CB TUV CE UKCA | |||||||||||||||||||||||||
| 环境 | ||||||||||||||||||||||||||
| IP 保护等级 | IP40 | |||||||||||||||||||||||||
| 污染等级 | 3级 | |||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | |||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | |||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上有降容 | |||||||||||||||||||||||||
| 包装单位 | ||||||||||||||||||||||||||
| 包装的单位类型 | 台 | |||||||||||||||||||||||||
| 包装数量 | 1 | |||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 抽屉式3P | ||||||||||||||||||||||||
| 包装高度（cm） | 58 | 65 | ||||||||||||||||||||||||
| 包装宽度（cm） | 47 | 61.5 | ||||||||||||||||||||||||
| 包装长度（cm） | 53.5 | 106.5 | ||||||||||||||||||||||||
| 包装重量（kg） | 68 | 142 | ||||||||||||||||||||||||
