| 主要信息 | ||||||||||||||||||||||||||||||||||||||||||||
| 产品系列 | UEW6 | |||||||||||||||||||||||||||||||||||||||||||

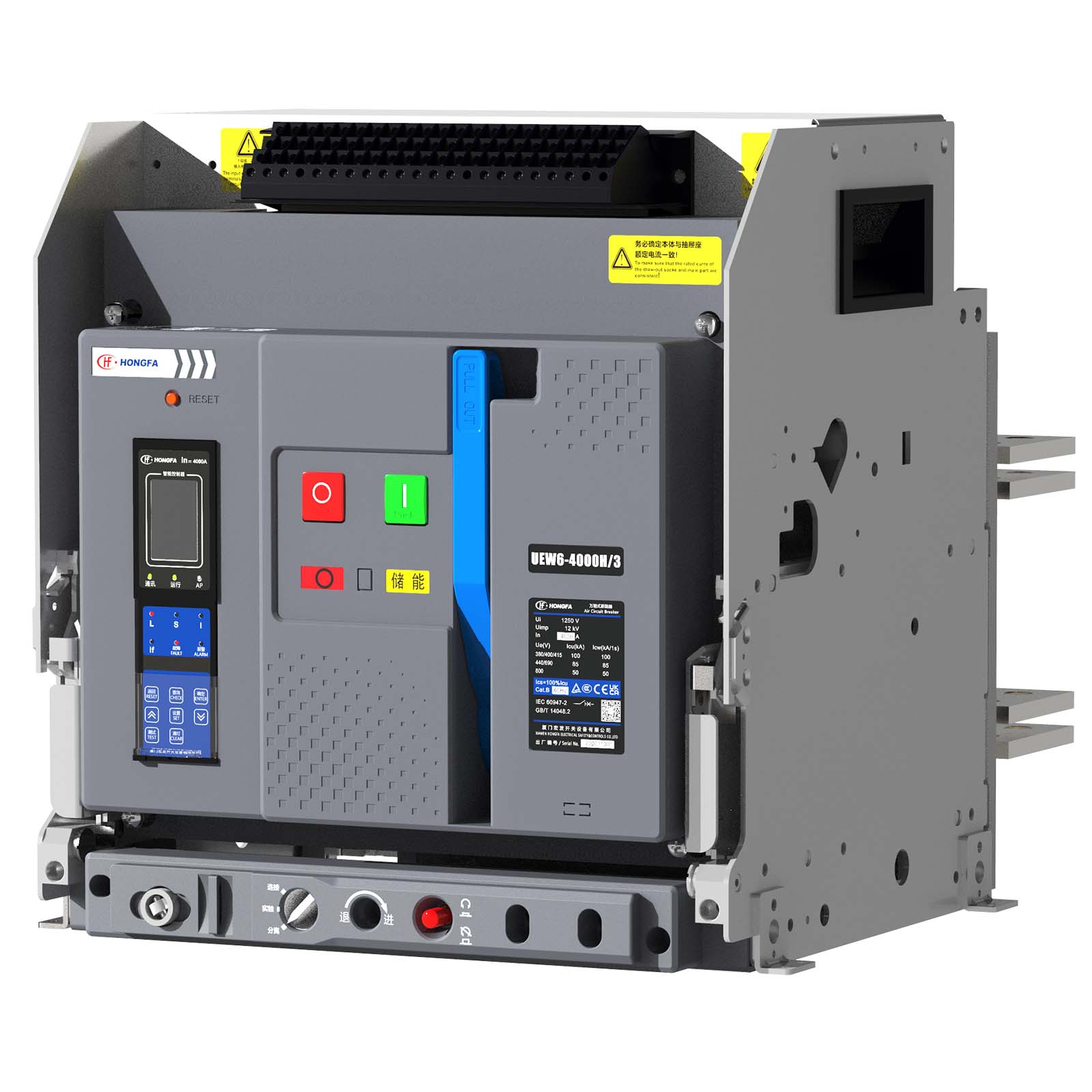

| 产品名称 | 万能式断路器 | |||||||||||||||||||||||||||||||||||||||||||
| 型号命名 | UEW6-4000 | |||||||||||||||||||||||||||||||||||||||||||
| 产品类型 | 断路器 | |||||||||||||||||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | |||||||||||||||||||||||||||||||||||||||||||
| 极数 | 3P、4P | |||||||||||||||||||||||||||||||||||||||||||
| 控制器 | 2M、2H、3M、3H | |||||||||||||||||||||||||||||||||||||||||||
| 额定电流 [In] | 1000A、1250A、1600A、2000A、2500A、3200A、4000A | |||||||||||||||||||||||||||||||||||||||||||
| 分断能力 | M 、H | |||||||||||||||||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | 400V、690V、800V AC 50/60 Hz | |||||||||||||||||||||||||||||||||||||||||||
| 使用类别 | B | |||||||||||||||||||||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | |||||||||||||||||||||||||||||||||||||||||||
| 补充信息 | ||||||||||||||||||||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:85kA/1s H:100 kA/1s AC690V M:75kA/1s H:85kA/1s AC800V M:50kA/1s H:50 kA/1s | |||||||||||||||||||||||||||||||||||||||||||
| 额定短路接通能力 [I] | AC400V M:220kA H:220 kA AC690V M:165kA H:187kA AC800V M:110kA H:110kA | |||||||||||||||||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1250V | |||||||||||||||||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | |||||||||||||||||||||||||||||||||||||||||||
| 功耗 |
| |||||||||||||||||||||||||||||||||||||||||||
| 分断时间 | <30 ms | |||||||||||||||||||||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | |||||||||||||||||||||||||||||||||||||||||||
| 安装方式 | 底板安装 | |||||||||||||||||||||||||||||||||||||||||||
| 相间距 | 抽屉式水平母排(3600A~4000A) 140 mm 抽屉式水平母排(2500A~3200A) 140 mm 抽屉式水平母排(1000A~2000A) 115 mm 抽屉式垂直母排(3600A~4000A) 115mm 固定式水平母排(2900A~4000A) 150 mm 固定式水平母排(1000A~2500A) 115mm 固定式垂直母排(2900A~4000A) 115 mm | |||||||||||||||||||||||||||||||||||||||||||
| 机械寿命 | 10000 次 不维护 20000 次 维护 | |||||||||||||||||||||||||||||||||||||||||||
| 电气寿命 | AC400V 4000次 AC690V 2000次 AC800V 1000次 | |||||||||||||||||||||||||||||||||||||||||||
| 高度 | 固定式3P 401mm 固定式4P 401mm 抽屉式3P 446mm 抽屉式4P 446mm | |||||||||||||||||||||||||||||||||||||||||||
| 宽度 | 固定式3P 426mm 固定式4P 541mm 抽屉式3P 474mm 抽屉式4P 589mm | |||||||||||||||||||||||||||||||||||||||||||
| 深度 | 固定式3P 296.5mm 固定式4P 296.5mm 抽屉式3P 405mm 抽屉式4P 405mm | |||||||||||||||||||||||||||||||||||||||||||
| 产品重量（最大） | 固定式3P 68kg 固定式4P 88kg 抽屉式3P 129.8kg 抽屉式4P 166.2kg | |||||||||||||||||||||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 EN/IEC 60947-2 BSEN60947-2 | |||||||||||||||||||||||||||||||||||||||||||
| 产品认证 | CCC CB TUV CE UKCA | |||||||||||||||||||||||||||||||||||||||||||
| 环境 | ||||||||||||||||||||||||||||||||||||||||||||
| IP 保护等级 | IP40 (安装在柜体小室且加装防护门框) | |||||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3级 | |||||||||||||||||||||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | |||||||||||||||||||||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | |||||||||||||||||||||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | |||||||||||||||||||||||||||||||||||||||||||
| 包装单位 | ||||||||||||||||||||||||||||||||||||||||||||
| 包装的单位类型 | 台 | |||||||||||||||||||||||||||||||||||||||||||
| 包装数量 | 1 | |||||||||||||||||||||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | ||||||||||||||||||||||||||||||||||||||||
| 包装高度 | 60 cm | 65cm | 63 cm | 65 cm | ||||||||||||||||||||||||||||||||||||||||
| 包装宽度 | 46.5 cm | 61.5 cm | 56 cm | 61.5 cm | ||||||||||||||||||||||||||||||||||||||||
| 包装长度 | 64.5 cm | 106.5cm | 65.5 cm | 106.5 cm | ||||||||||||||||||||||||||||||||||||||||
| 包装重量（最大） | 78kg | 98kg | 142kg | 178kg | ||||||||||||||||||||||||||||||||||||||||
