| 主要信息 | |||||||||||||||||||||||||||||||||||||||
| 产品系列 | UEW6 | ||||||||||||||||||||||||||||||||||||||

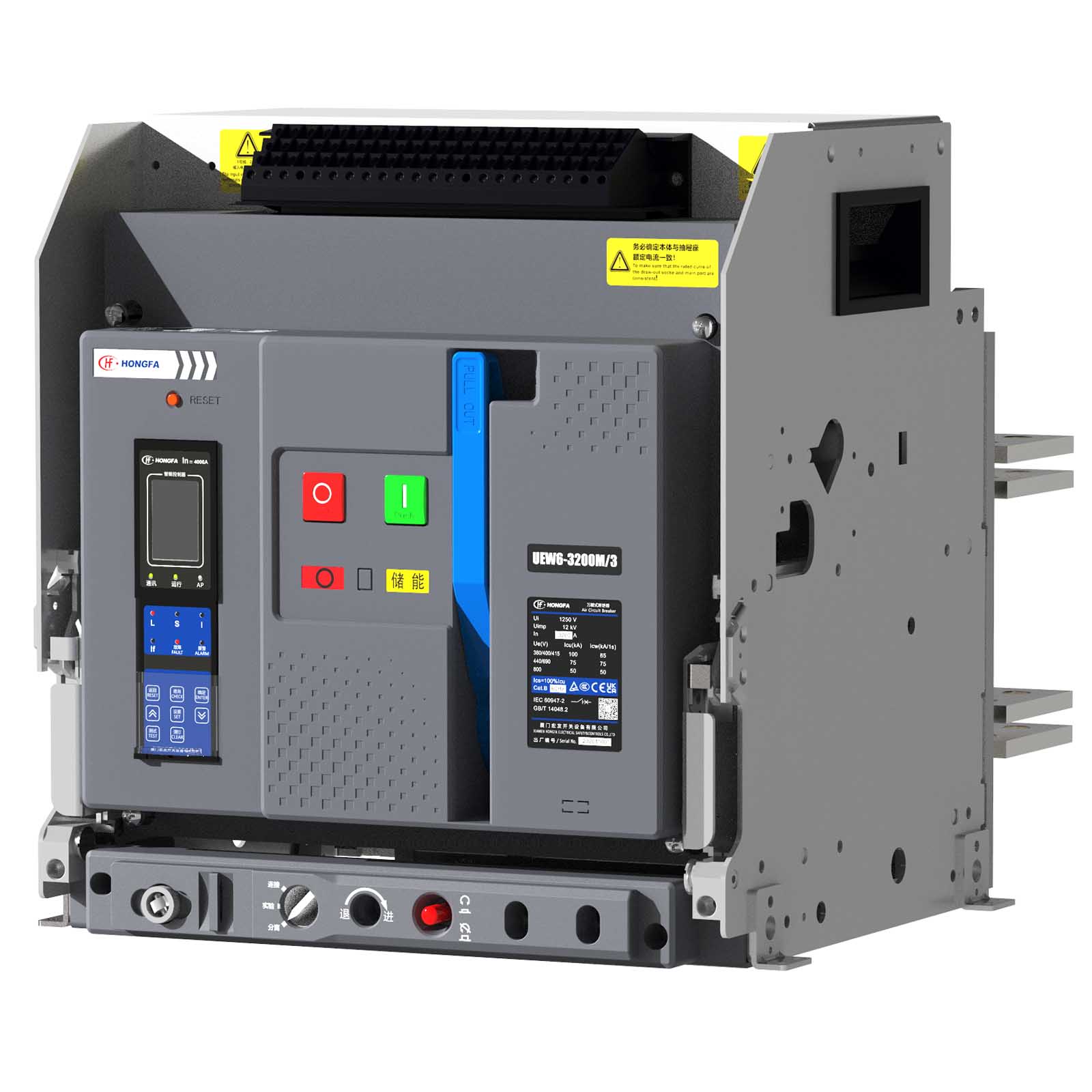

| 产品名称 | 万能式断路器 | ||||||||||||||||||||||||||||||||||||||
| 产品型号 | UEW6-3200 | ||||||||||||||||||||||||||||||||||||||
| 产品类型 | 断路器 | ||||||||||||||||||||||||||||||||||||||
| 产品应用 | 配电保护 | ||||||||||||||||||||||||||||||||||||||
| 极数 | 3P、4P | ||||||||||||||||||||||||||||||||||||||
| 控制器 | 2M、2H、3M、3H | ||||||||||||||||||||||||||||||||||||||
| 额定电流 [In] | 1000A、1250A、1600A、2000A、2500A、3200A | ||||||||||||||||||||||||||||||||||||||
| 分断能力 | M 、H | ||||||||||||||||||||||||||||||||||||||
| 额定工作电压 [Ue] | 400V、690V、800V AC 50/60 Hz | ||||||||||||||||||||||||||||||||||||||
| 使用类别 | B | ||||||||||||||||||||||||||||||||||||||
安装类型
| 固定式 抽屉式 | ||||||||||||||||||||||||||||||||||||||
| 补充信息 | |||||||||||||||||||||||||||||||||||||||
| 额定极限短路分断能力[Icu] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | ||||||||||||||||||||||||||||||||||||||
| 额定运行短路分断能力 [Ics] | AC400V M:100kA H:100 kA AC690V M:75kA H:85kA AC800V M:50kA H:50 kA | ||||||||||||||||||||||||||||||||||||||
| 额定短时耐受电流 [Icw] | AC400V M:85kA/1s H:100 kA/1s AC690V M:75kA/1s H:85kA/1s AC800V M:50kA/1s H:50 kA/1s | ||||||||||||||||||||||||||||||||||||||
| 额定短路接通能力 [Icm] | AC400V M:220kA H:220 kA AC690V M:165kA H:187kA AC800V M:105kA H:105kA | ||||||||||||||||||||||||||||||||||||||
| 额定绝缘电压 [Ui] | AC1250V | ||||||||||||||||||||||||||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | ||||||||||||||||||||||||||||||||||||||
| 功耗 |
| ||||||||||||||||||||||||||||||||||||||
| 分断时间 | <30 ms | ||||||||||||||||||||||||||||||||||||||
| 闭合时间 | 最大70 ms | ||||||||||||||||||||||||||||||||||||||
| 安装方式 | 底板安装 | ||||||||||||||||||||||||||||||||||||||
| 相间距 | 抽屉式 (2500A -3200A标准水平母线) 140 mm 抽屉式 (1000A -2500A标准水平母线) 115 mm 固定式（2900A-3200A标准水平母线） 150mm 固定式3P（2900A-3200A加长水平母线） 137.5mm 固定式4P（2900A-3200A加长水平母线） 130mm 固定式（2900A-3200A垂直母线） 115mm | ||||||||||||||||||||||||||||||||||||||
| 机械寿命 | 10000 次 不维护 20000 次 维护 | ||||||||||||||||||||||||||||||||||||||
| 电气寿命 | AC400V 4000次 AC690V 2000次 AC800V 1000次 | ||||||||||||||||||||||||||||||||||||||
| 高度 | 固定式3P 401mm 固定式4P 401mm 抽屉式3P 446mm 抽屉式4P 446mm | ||||||||||||||||||||||||||||||||||||||
| 宽度 | 固定式3P 426mm 固定式4P 541mm 抽屉式3P 474mm 抽屉式4P 589mm | ||||||||||||||||||||||||||||||||||||||
| 深度 | 固定式3P 296.5mm 固定式4P 296.5mm 抽屉式3P 405mm 抽屉式4P 405mm | ||||||||||||||||||||||||||||||||||||||
| 产品重量 | 固定式3P53.7kg 固定式4P 72.5kg 抽屉式3P84.2kg 抽屉式4P 114kg | ||||||||||||||||||||||||||||||||||||||
| 符合标准 | GB/T 14048.1, GB/T 14048.2 EN/IEC 60947-2 BSEN60947-2 | ||||||||||||||||||||||||||||||||||||||
| 产品认证 | CCC CB TUV CE UKCA | ||||||||||||||||||||||||||||||||||||||
| 环境 | |||||||||||||||||||||||||||||||||||||||
| IP 保护等级 | IP40(安装在柜体小室且加装防护门框) | ||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3级 | ||||||||||||||||||||||||||||||||||||||
| 运行温度 | -5~+70 °C | ||||||||||||||||||||||||||||||||||||||
| 贮存环境温度 | -40~+75 °C | ||||||||||||||||||||||||||||||||||||||
| 工作海拔 | 0~2500m不降容 2500m以上需降容 | ||||||||||||||||||||||||||||||||||||||
| 包装单位 | |||||||||||||||||||||||||||||||||||||||
| 包装的单位类型 | 台 | ||||||||||||||||||||||||||||||||||||||
| 包装数量 | 1 | ||||||||||||||||||||||||||||||||||||||
| 包装尺寸 | 固定式3P | 固定式4P | 抽屉式3P | 抽屉式4P | |||||||||||||||||||||||||||||||||||
| 包装高度 | 60 cm | 60cm | 63 cm | 63cm | |||||||||||||||||||||||||||||||||||
| 包装宽度 | 46.5 cm | 46.5 cm | 56cm | 56 cm | |||||||||||||||||||||||||||||||||||
| 包装长度 | 53 cm | 64.5 cm | 54cm | 65.5cm | |||||||||||||||||||||||||||||||||||
| 包装重量（最大） | 65.7kg | 86.5kg | 99.2 kg | 131kg | |||||||||||||||||||||||||||||||||||
