| 主要信息 | ||||
| 产品系列 | UED1 | |||
| 产品类型 | 电动机保护断路器 | |||

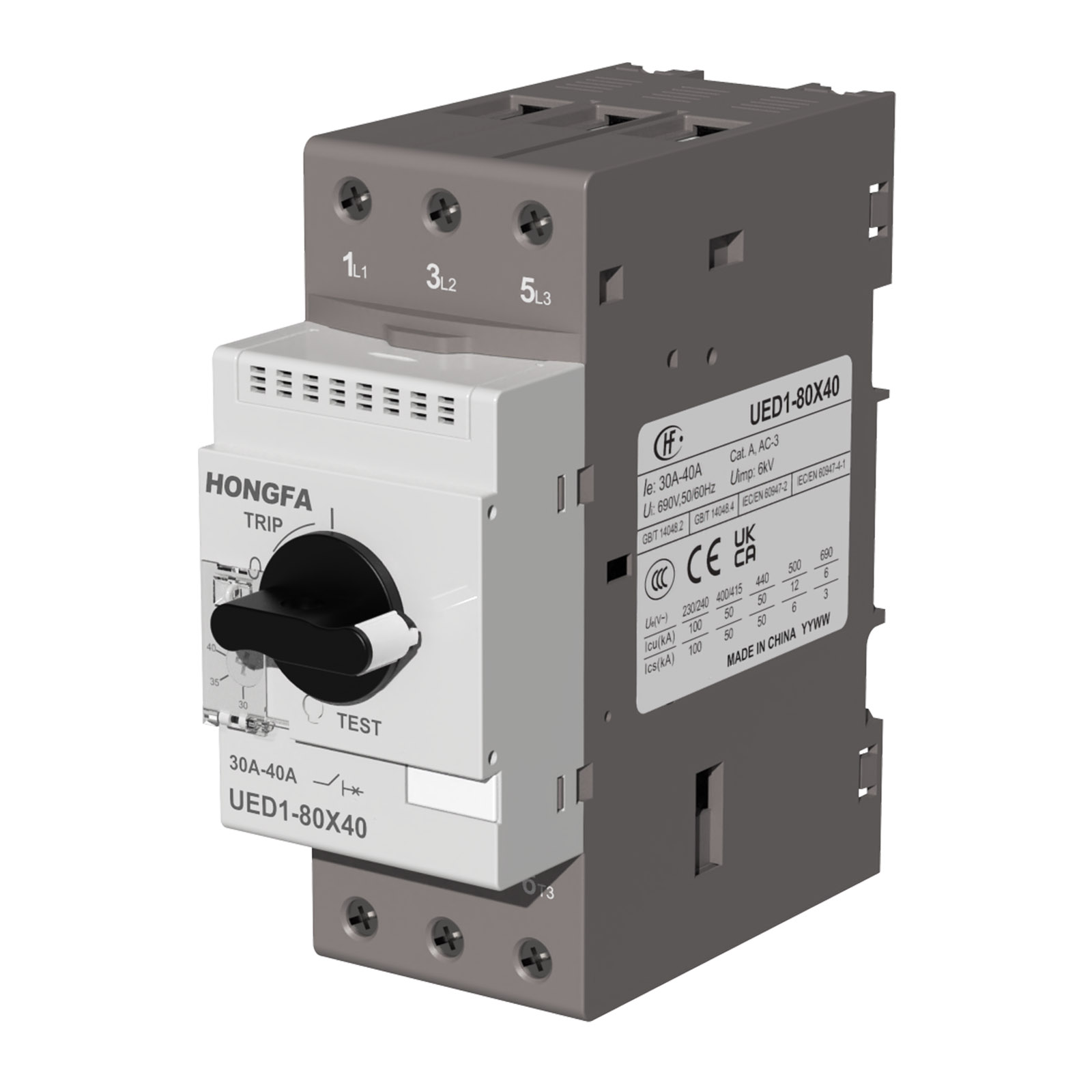

| 产品型号 | UED1-80X | |||
| 产品应用 | 电动机保护 | |||
| 极数 | 3P | |||
| 补充信息 | ||||
| 电网类型 | AC | |||
| 网络频率 | 50/60Hz | |||
| 控制类型 | 旋钮手柄 | |||
| 安装方式 | 35mm 或75mm 导轨安装 | |||
| 安装位置 | 垂直安装 | |||
| 电动机功率 | 5.5 kW 在…上 400 V AC 50/60 Hz AC-3（ In：13A） 7.5 kW 在…上 400 V AC 50/60 Hz AC-3（In：18A） 11 kW 在…上 400 V AC 50/60 Hz AC-3（In：25A） 15 kW 在…上 400 V AC 50/60 Hz AC-3（In：32A） 18.5 kW 在…上 400 V AC 50/60 Hz AC-3（In：40A） 22 kW 在…上 400 V AC 50/60 Hz AC-3（In：50A） 30 kW 在…上 400 V AC 50/60 Hz AC-3（In：65A） | |||
| 额定电流 [In] | 13A，18A，25A，32A，40A，50A，65A | |||
| 脱扣器类型 | 热磁式 | |||
| 电磁脱扣电流 | 14 In ± 20% | |||
| 热过载保护整定范围 | 整定电流范围代码 | 整定电流范围 A | 整定电流范围代码 | 整定电流范围 A |
| 13 | 9～13 | 40 | 30～40 | |
| 18 | 12～18 | 50 | 37～50 | |
| 25 | 17～25 | 65 | 48～65 | |
| 32 | 23～32 | |||
| 隔离功能 | 适用 符合 IEC 60947-1 | |||
| 缺相敏感性 | 是 符合 IEC 60947-4-1 | |||
使用类别
| A类 符合 IEC 60947-2 AC-3 符合 IEC 60947-4-1 | |||
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz 符合 IEC 60947-2 | |||
| 额定绝缘电压 [Ui] | 690 V AC 50/60 Hz 符合 IEC 60947-2 | |||
| 额定冲击耐受电压 [Uimp] | 6kV 符合 IEC 60947-2 | |||
| 最大转换次数 | 25 cyc/h | |||
| 额定负载 | 连续 符合 IEC 60947-4-1 | |||
| 接线能力 | 电源回路: 螺钉紧固 1根 2.5…25 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 2根 2.5…16 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 1根 2.5…25 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 2根 2.5…16 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 1根 2.5…25 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺钉紧固 2根 2.5…16 mm² 电缆选型: 硬线 不带篐线端子 | |||
| 紧固扭矩 | 4.5 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 4.5 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） | |||
| 分断能力 [Icu] | In：13A，18A，25A，32A： 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 12 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 6 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 | |||
In：40A，50A，65A： 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 12 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 6 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 | ||||
| 额定运行短路分断能力 [Ics] | In：13A，18A，25A，32A： 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 6 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 | |||
In：40A，50A，65A： 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 6 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 | ||||
| 高度 | 139.2 mm | |||
| 宽度 | 55 mm | |||
| 深度 | 135.4 mm | |||
| 产品重量 | 1.03 kg | |||
| 环境 | ||||
| 符合标准 | GB/T 14048.2，GB/T 14048.4，IEC/EN 60947-2，IEC/EN 60947-4-1， BS EN 60947-2，BS EN 60947-4-1 | |||
| 产品认证 | CCC，CE，UKCA | |||
| IP 保护等级 | IP20 | |||
| 运行温度 | -25…55 °C -5…40 °C（已温度补偿，无降容） | |||
| 贮存环境温度 | -50…80 °C | |||
| 耐火及耐异常高温能力 | 960 °C 符合 IEC 60695-2-11 | |||
| 工作海拔 | 2000m 及以下 无降容 | |||
| 包装单位 | ||||
| 包装的单位类型（按盒） | 1盒 | |||
| 包装数量 | 1只 | |||
| 包装高度 | 14.5 cm | |||
| 包装宽度 | 6.1 cm | |||
| 包装长度 | 14.7 cm | |||
| 包装重量 | 1.13 kg | |||
| 包装的单位类型（按箱） | 1箱 | |||
| 包装数量 | 10只 | |||
| 包装高度 | 17.2 cm | |||
| 包装宽度 | 31.0 cm | |||
| 包装长度 | 32.8 cm | |||
| 包装重量 | 12.0 kg | |||
| 可持续性 | ||||
| 欧盟RoHS指令 | 符合 | |||
| 无汞 | 是 | |||
| 中国 RoHS 管理办法 | 符合 | |||
| 中国 RoHS 管控范畴之外的产品 | 是 | |||
| RoHS 豁免信息 | 是 | |||
| 合同保修 | ||||
| 保修单 | 18个月 | |||
尺寸图
UED1-80X 旋钮开关控制
注: 单位mm，产品外形尺寸的未注公差除明确规定外均按: ± 1.5。
