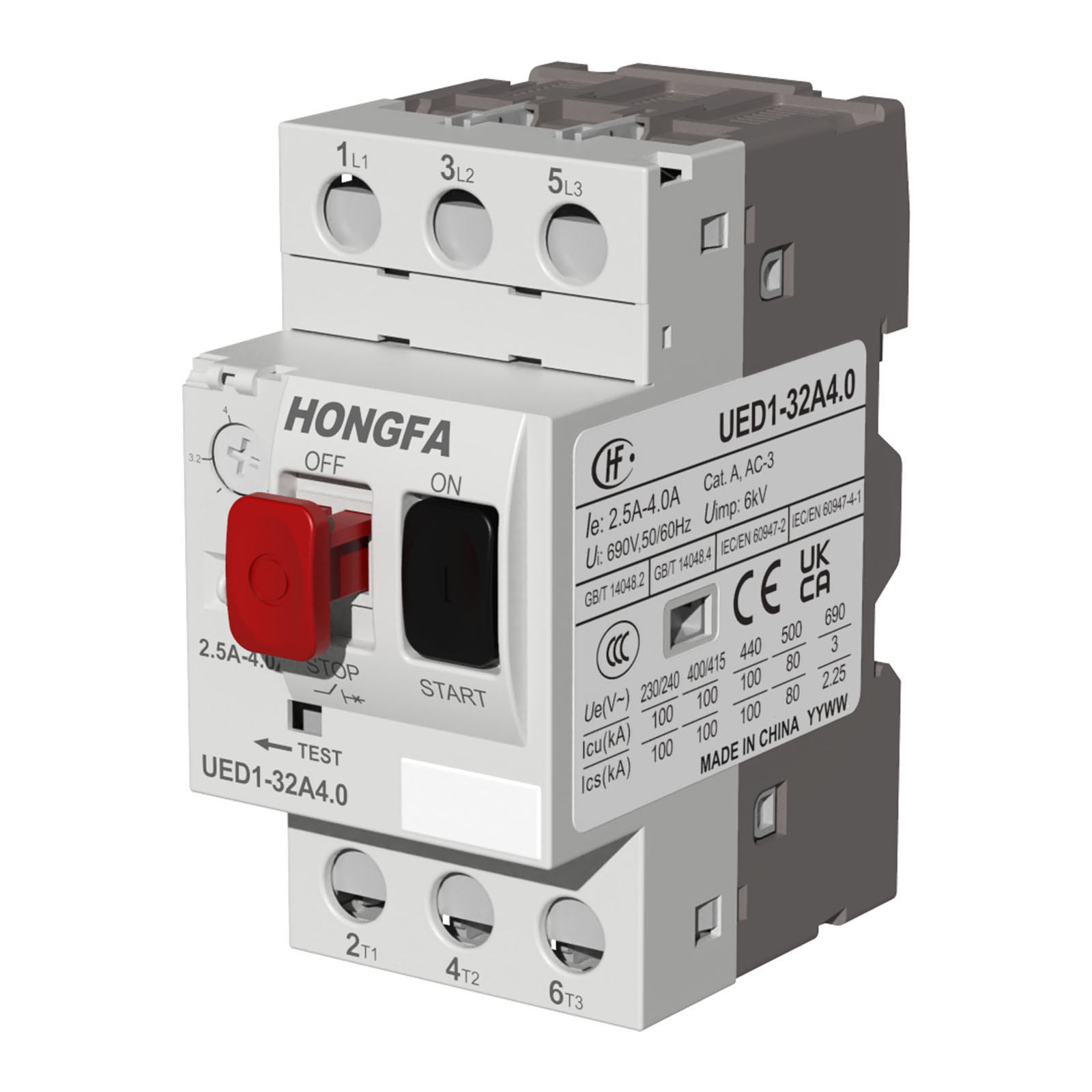

UED1-32A

电动机保护断路器

属于 UED1 系列
联系支持人员
产品已取得认证：

本产品兼容

D1AE11、D1AE20前装 辅助触头
D1G545并联母排
D1AN11 D1AN20侧装 辅助触头
D1AS分励脱扣器
D1AU欠压脱扣器
D1AM短路信号触头
D1AD故障信号及辅助触头
D1G245并联母排
D1G345并联母排
D1G445并联母排

产品特点

结构紧凑，替代传统“塑壳断路器+热过载继电器”，大幅减少安装空间及接线量
辅助功能模块丰富，随意组合
胜任严苛使用环境，更加耐用

技术参数

主要信息
产品系列UED1
产品类型电动机保护断路器
产品型号UED1-32A
产品应用电动机保护
极数3P
补充信息
电网类型AC
网络频率50/60Hz
控制类型（按压式）按钮
安装方式35mm 导轨安装
安装位置垂直安装
电动机功率

0.06 kW 在…上 400 V AC 50/60 Hz AC-3（ In：0.25A）

0.09 kW 在…上 400 V AC 50/60 Hz AC-3（In：0.4A）

0.12 kW 在…上 400 V AC 50/60 Hz AC-3（In：0.63A）

0.25 kW 在…上 400 V AC 50/60 Hz AC-3（In：1.0A）

0.37 kW 在…上 400 V AC 50/60 Hz AC-3（In：1.6A）

0.75 kW 在…上 400 V AC 50/60 Hz AC-3（In：2.5A）

1.5 kW 在…上 400 V AC 50/60 Hz AC-3（In：4.0A）

2.2 kW 在…上 400 V AC 50/60 Hz AC-3（In：6.3A）

4 kW 在…上 400 V AC 50/60 Hz AC-3（In：10A）

5.5 kW 在…上 400 V AC 50/60 Hz AC-3（In：14A）

7.5 kW 在…上 400 V AC 50/60 Hz AC-3（In：18A）

11 kW 在…上 400 V AC 50/60 Hz AC-3（In：23A）

11 kW 在…上 400 V AC 50/60 Hz AC-3（In：25A）

15 kW 在…上 400 V AC 50/60 Hz AC-3（In：32A）

额定电流 [In]0.16A，0.25A，0.4A，0.63A，1.0A，1.6A，2.5A，4.0A，6.3A，10A，14A，18A，23A，25A，32A
脱扣器类型热磁式
电磁脱扣电流12 In ± 20%
热过载保护整定范围整定电流范围代码

整定电流范围

A

整定电流范围代码

整定电流范围

A

0.160.1～0.166.34～6.3
0.250.16～0.25106～10
0.40.25～0.4149～14
0.630.4～0.631813～18
1.00.63～1.02317～23
1.61.0～1.62520～25
2.51.6～2.53224～32
4.02.5～4.0
隔离功能适用 符合 IEC 60947-1
缺相敏感性是  符合 IEC 60947-4-1

使用类别



A类 符合 IEC 60947-2

AC-3 符合 IEC 60947-4-1

额定工作电压 [Ue] 690 V AC 50/60 Hz 符合 IEC 60947-2
额定绝缘电压 [Ui] 690 V AC 50/60 Hz 符合 IEC 60947-2
额定冲击耐受电压 [Uimp] 6kV 符合 IEC 60947-2
最大转换次数25 cyc/h
额定负载连续 符合 IEC 60947-4-1
接线能力

电源回路: 螺钉紧固 1根 2.5…10 mm² 电缆选型: 软线 不带篐线端子

电源回路: 螺钉紧固 2根 2.5…10 mm² 电缆选型: 软线 不带篐线端子

电源回路: 螺钉紧固 1根 1.5…10 mm² 电缆选型: 软线 带篐线端子

电源回路: 螺钉紧固 2根 1.5…6 mm² 电缆选型:  软线 带篐线端子

电源回路: 螺钉紧固 1根 1.5…10 mm² 电缆选型: 硬线 不带篐线端子

电源回路: 螺钉紧固 2根 2.5…10 mm² 电缆选型: 硬线 不带篐线端子

电源回路: 螺钉紧固M4，接线端子宽度≤ 10mm

紧固扭矩

2.5 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口

2.5 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式）

分断能力 [Icu]

In：0.16A，0.25A，0.4A，0.63A，1.0A，1.6A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：2.5A，4.0A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：6.3A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

50 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：10A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

15 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

10 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：14A，18A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

15 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

8 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

6 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：23A，25A：

50 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

15 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

6 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

4 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：32A：

50 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

10 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

6 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

4 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

额定运行短路分断能力 [Ics]

In：0.16A，0.25A，0.4A，0.63A，1.0A，1.6A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：2.5A，4.0A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

80 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：6.3A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

50 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：10A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

15 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

10 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：14A，18A：

100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

7.5 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

4 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

4.5 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：23A，25A：

50 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

6 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

In：32A：

50 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2

5 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

3 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

2.25 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2

高度89 mm
宽度44.6 mm
深度78 mm
产品重量0.26 kg
环境
符合标准

GB/T 14048.2，GB/T 14048.4，IEC/EN 60947-2，IEC/EN 60947-4-1，

BS EN 60947-2，BS EN 60947-4-1

产品认证CCC，CE，UKCA
IP 保护等级IP20
运行温度

-25…55 °C

-5…40 °C（已温度补偿，无降容）

贮存环境温度-50…80 °C
耐火及耐异常高温能力960 °C 符合 IEC 60695-2-11
工作海拔2000m 及以下 无降容
包装单位
包装的单位类型（按盒）1盒
包装数量1只
包装高度8.3 cm
包装宽度4.6 cm
包装长度9.0 cm
包装重量0.28 kg
包装的单位类型（按箱）1箱
包装数量10只
包装高度10.2 cm
包装宽度18.3 cm
包装长度25.0 cm
包装重量2.9 kg
可持续性
欧盟RoHS指令符合
无汞是
中国 RoHS 管理办法符合
中国 RoHS 管控范畴之外的产品是
RoHS 豁免信息 是
合同保修
保修单18个月

尺寸图

UED1-32A 按钮开关控制

注: 单位mm，产品外形尺寸的未注公差除明确规定外均按: ± 1.5。
