| 主要信息 | |

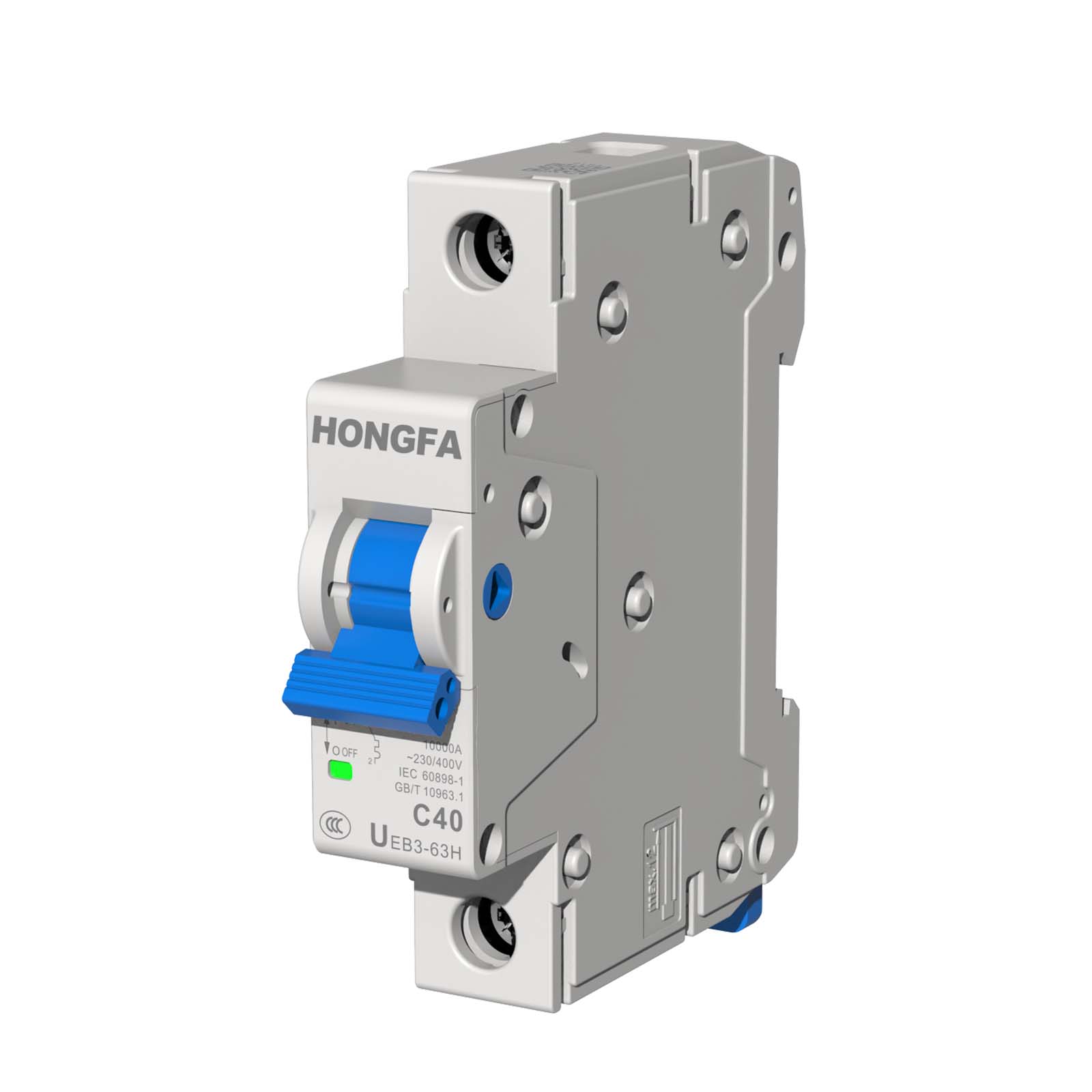

| 产品系列 | UEB3 |
| 产品名称 | 小型断路器 |
| 产品类型 | 断路器 |
| 产品型号 | UEB3-63 |
| 极数 | 1P、1P+N、2P、3P、3P+N、4P |
| 产品应用 | 配电保护 |
| 额定电流 [In] | 1A、2A、3A、4A、6A、10A、13A、15A、16A、20A、25A、32A、40A、50A、63A |
| 电网类型 | AC |
| 脱扣器类型 | 热磁式 |
| 脱扣曲线 | B、C、D |
| 分断能力 | 4500A(L)、6000A(M)、10000A(H) |
| 隔离功能 | 适用 |
| 补充信息 | |
| 电网频率 | 50/60Hz |
| 额定工作电压 [Ue] | 230/400VAC(1P)、230VAC(1P+N)、400VAC(2P/3P/3P+N/4P) |
| 磁脱扣限制 | 3～5In（B）、5～10In（C）、10～20In（D） |
| 限流等级 | 3 符合 IEC 60898-1 |
| 额定绝缘电压 [Ui] | 500V |
| 额定冲击耐受电压 [Uimp] | 4kV |
| 触点位置指示 | 有 |
| 安装方式 | DIN 导轨安装 |
| 高度 | 80mm |
| 宽度 | 1P:17.6 mm、1P+N/2P:35.2 mm、3P:52.8 mm、3P+N/4P:70.4 mm |
| 深度 | 75.5 mm |
| 产品重量 | 1P:94.5g、1P+N:208g、2P:210.5g、3P:281.5g、3p+N:378.5g、4P:420.5g |
| 机械寿命 | 20000次 |
| 电气寿命 | 10000次 |
| 接线能力 | 压接式，单股硬铜线：0.75mm²～35mm² 多股软铜线：0.75mm²～25mm² |
| 剥线长度 | 11.5mm |
| 紧固扭矩 | 2.0 N.m |
| 环境 | |
| 符合标准 | GB/T 10963.1 、IEC/EN 60898-1、BS EN 60898-1 |
| 产品认证 | CCC、VDE、CB、CE、UKCA |
| IP 保护等级 | IP20 |
| 污染等级 | 2级 |
| 抗湿热性 | 28次循环（55℃/90%-96% RH，25℃/95%-100% RH） |
| 抗机械冲击（GB/T2423.5） | 150m/s²，持续11ms半波，冲击次数共18次 |
| 抗振动（GB/T2423.10） | 25 Hz～150Hz，50m/s² ，共90min；35Hz，60m/s² ，共45min |
| 相对湿度 | 40℃时，相对湿度不超过50%；20℃时，相对湿度不超过90% |
| 基准环境温度 | 30℃ |
| 工作温度 | -35℃～+70℃ |
| 贮存环境温度 | -40℃～+85℃ |
| 包装单位 | |
| 包装的单位类型 | 盒 |
| 包装数量 | 1P/1P+N/2P/3P/3P+N/4P： 12/6/6/4/3/3只 |
| 包装高度 | 84mm |
| 包装宽度 | 89mm |
| 包装长度 | 225mm |
| 包装重量 | 1P/1P+N/2P/3P/3P+N/4P： 1.26/1.38/1.39/1.25/1.26/1.39 kg |
| 包装的单位类型 | 箱 |
| 包装数量 | 1P/1P+N/2P/3P/3P+N/4P： 180/90/90/60/45/45 只 |
| 包装高度 | 260mm |
| 包装宽度 | 290mm |
| 包装长度 | 430mm |
| 包装重量 | 1P/1P+N/2P/3P/3P+N/4P： 18.9/20.6/20.8/18.7/18.9/20.8 kg |
| 可持续性 | |
| REACh法规 | 符合 |
| 欧盟ROHS指令 | 符合 |
| 无汞 | 符合 |
| 中国 ROHS 管理办法 | 符合 |
| 中国 ROHS 管控范畴之外的产品 | 符合 |
| RoHS 豁免信息 | 符合 |
| 合同保修 | |
| 保修单 | 18个月 |
