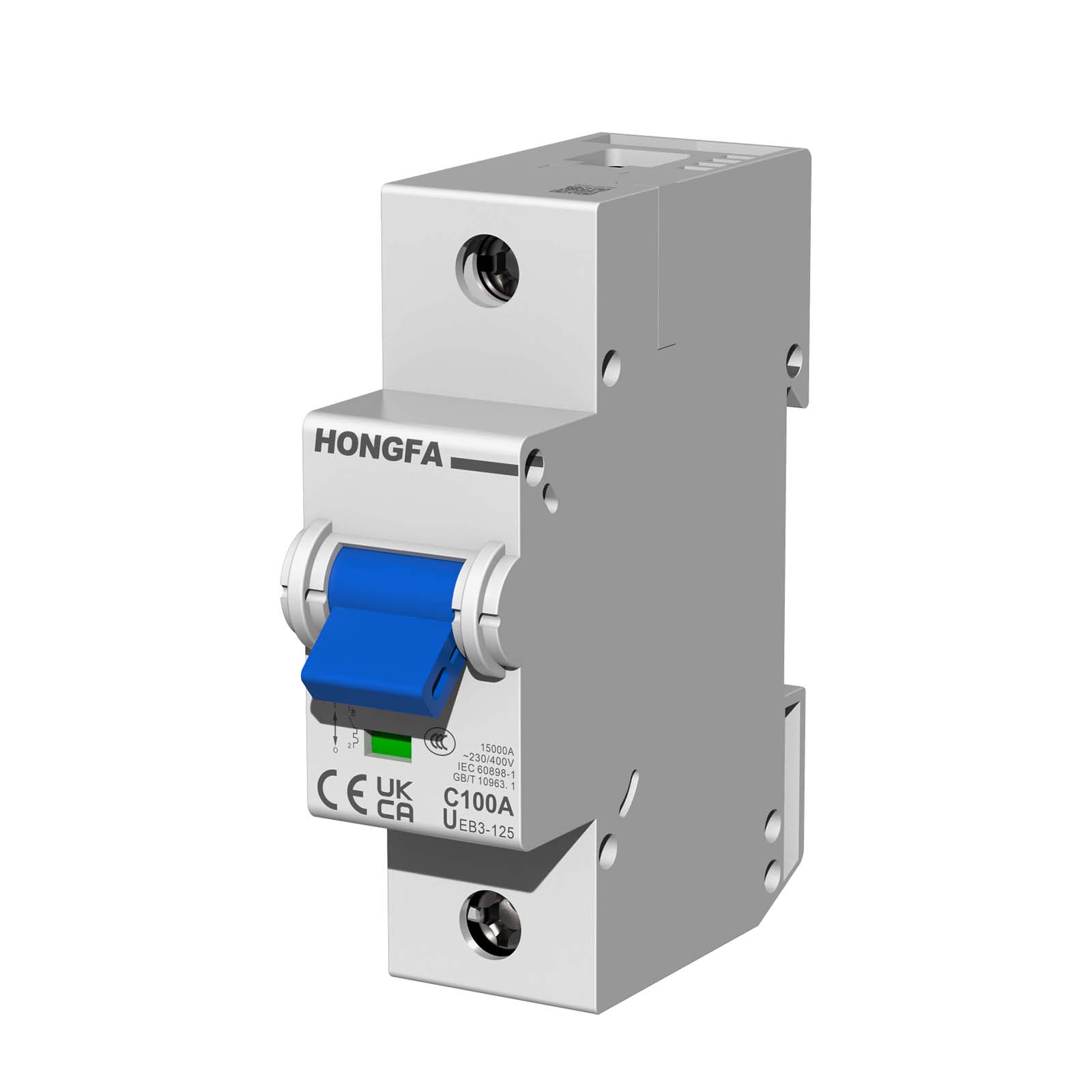

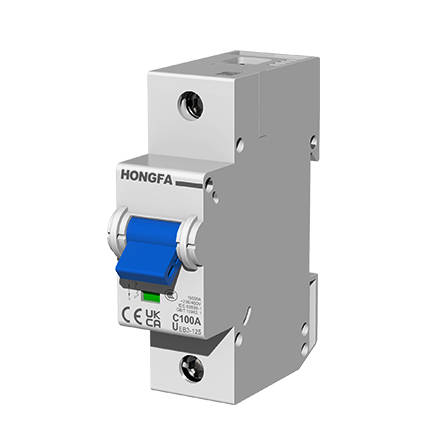

| 主要信息 | |
| 产品系列 | UEB3 |
| 产品名称 | 小型断路器 |
| 产品类型 | 断路器 |
| 产品型号 | UEB3-125 |
| 极数 | 1P、2P、3P、4P |
| 产品应用 | 配电保护 |
| 额定电流 [In] | 63A、80A、100A、125A |
| 电网类型 | AC |
| 脱扣器类型 | 热磁式 |
| 脱扣曲线 | B、C、D(无125A) |
| 分断能力 | 15000A |
| 隔离功能 | 适用 |
| 补充信息 | |
| 电网频率 | 50/60Hz |
| 额定工作电压 [Ue] | 230/400VAC(1P)、400VAC(2P/3P/4P) |
| 磁脱扣限制 | 3～5In（B）、5～10In（C）、10～20In（D） |
| 限流等级 | 3 符合 IEC 60898-1 |
| 额定绝缘电压 [Ui] | 500V |
| 额定冲击耐受电压 [Uimp] | 4kV |
| 触点位置指示 | 有 |
| 安装方式 | DIN 导轨安装 |
| 高度 | 90mm |
| 宽度 | 27mm |
| 深度 | 82mm |
| 产品重量 | 1P:220g、2P:445g、3P:670g、4P:895g |
| 机械寿命 | 10000次 |
| 电气寿命 | 63A/80A:10000次、 100A:5000次、125A:4000次 |
| 接线能力 | 压接式，可接2.5mm²～50mm²导线 |
| 剥线长度 | 16mm |
| 紧固扭矩 | 2.5N.m |
| 环境 | |
| 符合标准 | GB/T 10963.1、EN 60898-1、BS EN 60898-1 |
| 产品认证 | CCC、CE、UKCK |
| IP 保护等级 | IP20 |
| 污染等级 | 2级 |
| 相对湿度 | 40℃时，相对湿度不超过50%；20℃时，相对湿度不超过90% |
| 基准环境温度 | 30℃ |
| 工作温度 | -35℃～+70℃ |
| 贮存环境温度 | -40℃～+85℃ |
| 包装单位 | |
| 包装的单位类型 | 盒 |
| 包装数量 | 1P/2P/3P/4P： 8/4/2/2 只 |
| 包装高度 | 86mm |
| 包装宽度 | 98mm |
| 包装长度 | 223mm |
| 包装重量 | 1P/2P/3P/4P： 1.99/2.02/1.58/2.03 kg |
| 包装的单位类型 | 箱 |
| 包装数量 | 1P/2P/3P/4P： 64/32/16/16 只 |
| 包装高度 | 226mm |
| 包装宽度 | 248mm |
| 包装长度 | 366mm |
| 包装重量 | 1P/2P/3P/4P： 15.9/16.1/12.6/16.2 kg |
| 可持续性 | |
| REACh法规 | 符合 |
| 欧盟ROHS指令 | 符合 |
| 无汞 | 符合 |
| 中国 ROHS 管理办法 | 符合 |
| 中国 ROHS 管控范畴之外的产品 | 符合 |
| RoHS 豁免信息 | 符合 |
| 环境披露 | 符合 |
| 合同保修 | |
| 保修单 | 18个月 |
