| 主要信息 | ||
| 产品系列 | XMC0 | |
| 产品类型 | 专用接触器 | |

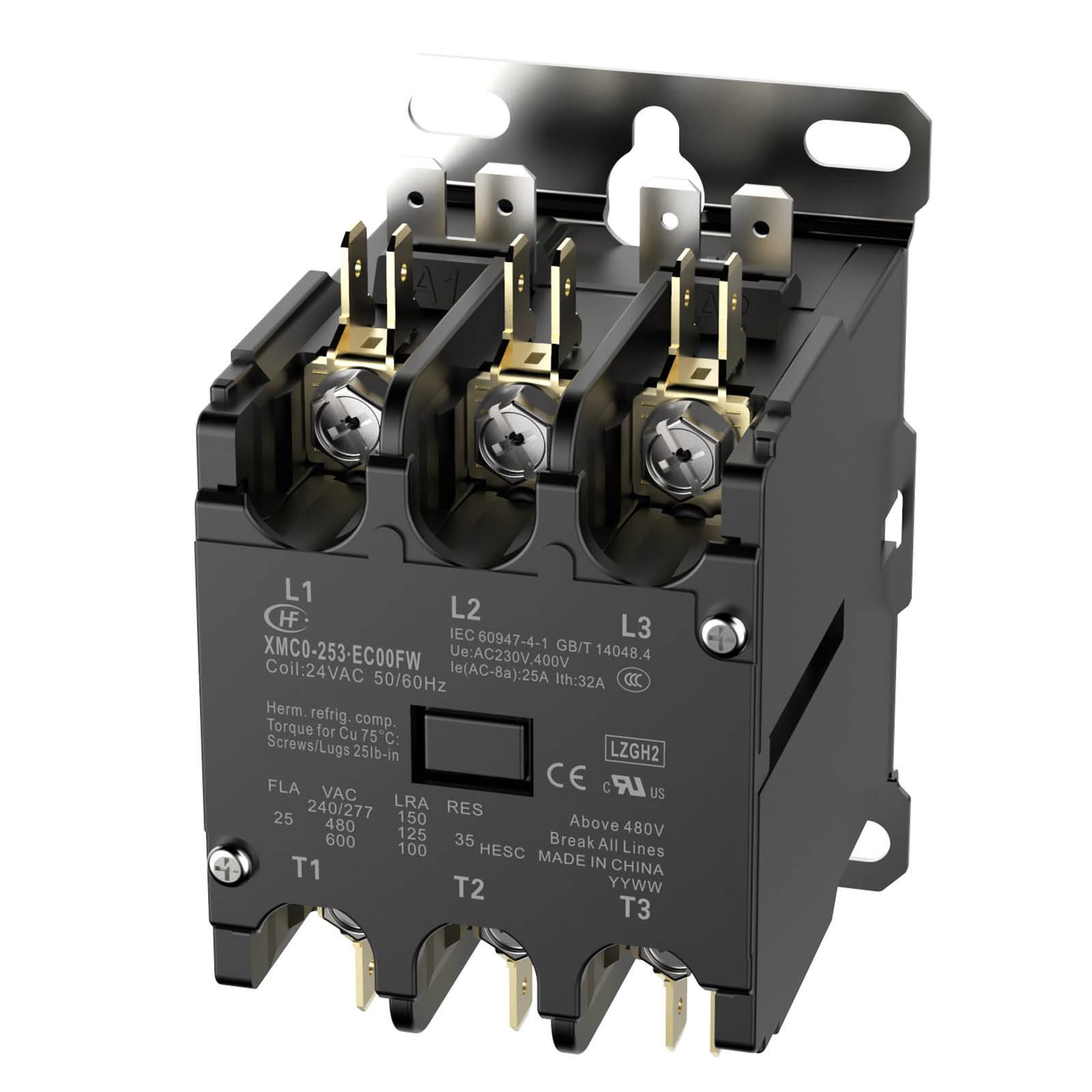

| 产品型号 | XMC0-253 | |
| 接触器应用领域 | 满足暖通制冷行业（HVAC）严酷要求，广泛应用于制冷、加热、数据处理、焊接、电梯、起重机、洗涤、照明、温泉、游泳池及食品加工等行业 | |
| 极数 | 3P | |
| 额定工作电压 [Ue] | 电源回路: ≤ 600 V AC 50/60Hz | |
| 额定工作电流 [Ie] | 25 A (AC-8a) | |
| 约定发热电流 [Ith] | 32 A | |
| 满负载工作电流 [FLA] | 25 A | |
| 电阻性负载电流 [RES] | 35 A | |
| 堵转电流 [LRA] | 150 A @ 240/277 V AC；125 A @ 480 V AC；100 A @ 600 V AC | |
控制电压 [Us]
| 代码 | 电压 |
| E | 24 V AC 50/60Hz | |
| F | 110-120 V AC 50/60Hz | |
| I | 208-220 V AC 50Hz 208-240 V AC 60Hz | |
| L | 240 V AC 50Hz 277 V AC 60Hz | |
| N | 380-415 V AC 50Hz 440-480 V AC 60Hz | |
| 主电路接线端子类型 | C：六角头螺钉加.250"快接插片 D：接线盒加.250"快接插片 E：接线盒加.250"快接插片(Line电源端)、六角头螺钉加.250"快接插片(Load负载端) F：六角头螺钉加.250"快接插片( Line电源端)、接线盒加.250"快接插片(Load负载端) | |
| 补充信息 | ||
| 压缩机功率 | 3 hp 240/277 V AC, 1phase 7.5 hp 240/277 V AC, 3phase 15 hp 480 V AC, 3phase 20 hp 600 V AC, 3phase | |
| 回路触点类型 | 3 NO | |
| 污染等级 | 3 | |
| 控制电压限额（冷态） | 0.8...1.1 Us, -40…70 °C 运行 50/60Hz 0.2...0.75 Us, -40…70 °C 释放 50/60 Hz | |
| 起动容量 （典型值，25℃） | E：55 VA @ 24V 50 Hz, 50 VA @ 24V 60Hz F：65 VA @ 120V 50 Hz, 60 VA @ 120V 60Hz I：45 VA @ 220V 50 Hz, 50 VA @ 240V 60Hz L：40 VA @ 240V 50Hz, 50 VA @ 277V 60Hz N：45 VA @ 415V 50 Hz, 60 VA @ 480V 60Hz | |
| 保持容量（典型值，25℃） | E：10 VA @ 24V 50 Hz, 8 VA @ 24V 60Hz F：13.5 VA @ 120V 50 Hz, 10 VA @ 120V 60Hz I：9.5 VA @ 220V 50 Hz, 9.5 VA @ 240V 60Hz L：9.5 VA @ 240V 50Hz, 10.5 VA @ 277V 60Hz N：12 VA @ 415V 50 Hz, 13 VA @ 480V 60Hz | |
| 最大操作频率 | 电气：360 次/小时 机械：3600 次/小时 | |
| 接线能力 | 控制回路：快接端子接线 2根 .250"快接端子 需符合IEC 60760 电源回路：六角头螺钉#10-32，接线端子宽度≤12.2mm C型端子 电源回路：BOX LUG，#14-4 AWG Cu/Al D型端子 电源回路：快接端子接线 2根 .250"快接端子 需符合IEC 60760 (可选) | |
| 紧固扭矩 | 电源回路: (2.5-3.0) N·m 通过螺钉紧固 用螺丝刀 No2 飞利浦式十字螺丝 C型端子 电源回路: (2.5-3.0) N·m 通过螺钉紧固 用螺丝刀 Ø6 平口 D型端子 | |
| 辅助触点类型 | 无 | |
| 最小负载 | 110 V / 1 A | |
| 安装方式 | 螺钉安装 | |
| A2L冷媒应用 | 型号后缀带“W”的产品满足A2L类别制冷剂应用要求（符合UL 60335-2-40附录JJ要求，制冷剂燃烧速度≤ 7.1cm/s） | |
环境 | ||
| 符合标准 | GB/T 14048.4，UL 60947-4-1，EN IEC 60947-4-1 | |
| 产品认证 | CCC，UL，TÜV | |
| IP 保护等级 | IP00 | |
| 周围空气温度 | -40…70 °C 运行 -40…70 °C 存储 | |
| 工作海拔 | 2000 m 以下 | |
| 耐火及耐异常高温能力 | 载流塑料支撑件 850 °C 符合 IEC 60695-2-11 | |
| 长度 | 95 mm | |
| 宽度 | 60.2 mm | |
| 高度 | 75 mm | |
| 产品重量 | 0.44 kg | |
| 包装单位 | ||
| 包装的单位类型（散装） | 1 箱 | |
| 包装数量 | 30 只 | |
| 包装高度 | 215 cm | |
| 包装宽度 | 340 cm | |
| 包装长度 | 360 cm | |
| 包装重量 | 14.2 kg | |
| 可持续性 | ||
| REACH法规 | 符合 | |
| 欧盟RoHS指令 | 符合 | |
| 无汞 | 是 | |
| 中国 RoHS 管理办法 | 符合 | |
| 中国 RoHS 管控范畴之外的产品 | 是 | |
| RoHS 豁免信息 | 是 | |
| 合同保修 | ||
| 保修单 | 18个月 | |
尺寸图
XMC0-253
注：单位mm，安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±1.5。
