| 主要信息 | |||||||||||||||

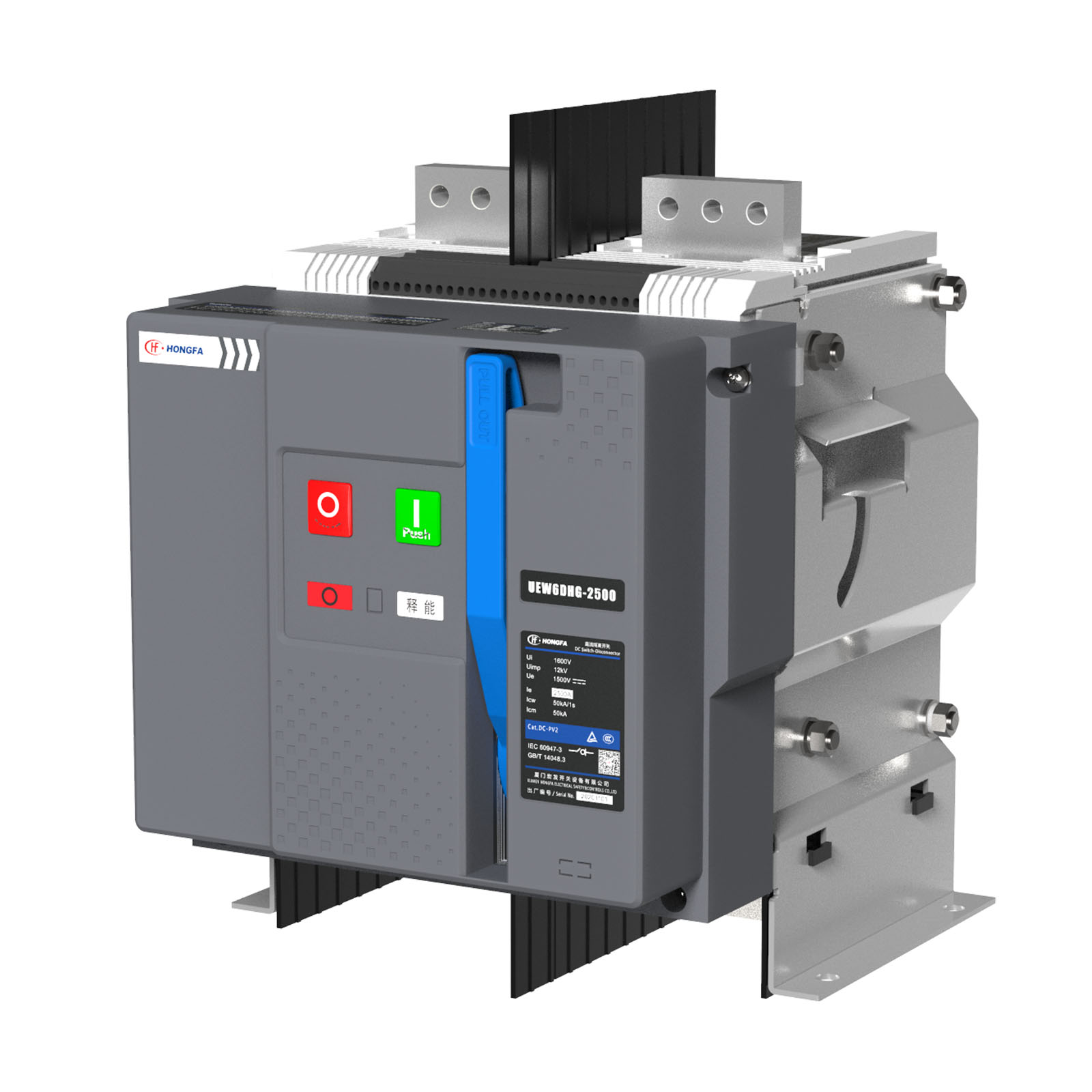

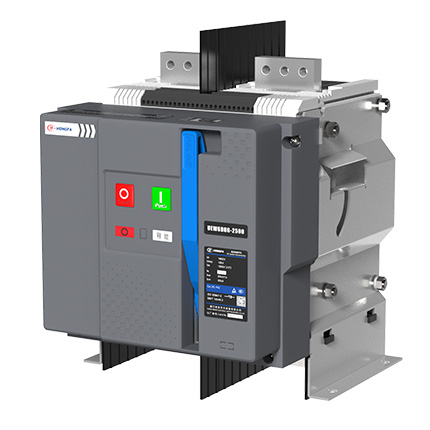

| 产品系列 | UEW6DHG | ||||||||||||||
| 产品名称 | 直流隔离开关 | ||||||||||||||
| 产品型号 | UEW6DHG-2500 | ||||||||||||||
| 产品类型 | 隔离开关 | ||||||||||||||
| 产品应用 | 配电保护 | ||||||||||||||
| 极数 | 2 | ||||||||||||||
| 额定电流 [In] | 800A、1000A、1250A、1600A、2000A、2500A | ||||||||||||||
| 额定工作电压 [Ue] | DC1500V | ||||||||||||||
| 使用类别 | DC-PV2 | ||||||||||||||
| 安装类型 | 固定式 | ||||||||||||||
| 补充信息 | |||||||||||||||
| 额定短时耐受电流 [Icw] | DC1500V 50 kA/1s | ||||||||||||||
| 额定短路接通能力 [Icm] | DC1500V 50 kA | ||||||||||||||
| 额定绝缘电压 [Ui] | DC1600V | ||||||||||||||
| 额定冲击耐受电压 [Uimp] | 12 kV | ||||||||||||||
| 功耗 |
| ||||||||||||||
| 分断时间 | <120 ms(63A以上) <300 ms(63A以下) | ||||||||||||||
| 闭合时间 | 最大70 ms | ||||||||||||||
| 安装方式 | 底板安装 | ||||||||||||||
| 相间距 | 135 mm | ||||||||||||||
| 机械寿命 | 10000 次 不维护 | ||||||||||||||
| 电气寿命 | DC1500V 500次 | ||||||||||||||
| 高度 | 389mm | ||||||||||||||
| 宽度 | 346mm | ||||||||||||||
| 深度 | 342.7mm | ||||||||||||||
| 产品重量（最大） | 40kg | ||||||||||||||
| 符合标准 | GB/T 14048.1,GB/T 14048.3 IEC 60947-3 EN60947-3 | ||||||||||||||
| 产品认证 | CCC CB TUV | ||||||||||||||
| 环境 | |||||||||||||||
| IP 保护等级 | IP40 (安装在柜体小室且加装防护门框) | ||||||||||||||
| 污染等级 | 3级 | ||||||||||||||
| 运行温度 | -40~+70 °C | ||||||||||||||
| 贮存环境温度 | -40~+80 °C | ||||||||||||||
| 工作海拔 | 0~4000m不降容 4000m以上需降容 | ||||||||||||||
| 包装单位 | |||||||||||||||
| 包装的单位类型 | 台 | ||||||||||||||
| 包装数量 | 1 | ||||||||||||||
| 包装高度 | 59.4cm | ||||||||||||||
| 包装宽度 | 49.5cm | ||||||||||||||
| 包装长度 | 43.1cm | ||||||||||||||
| 包装重量（最大） | 48kg |
