| 主要信息 | |||||||
| 产品系列 | UER3 | ||||||
| 产品类型 | 热过载继电器 | ||||||

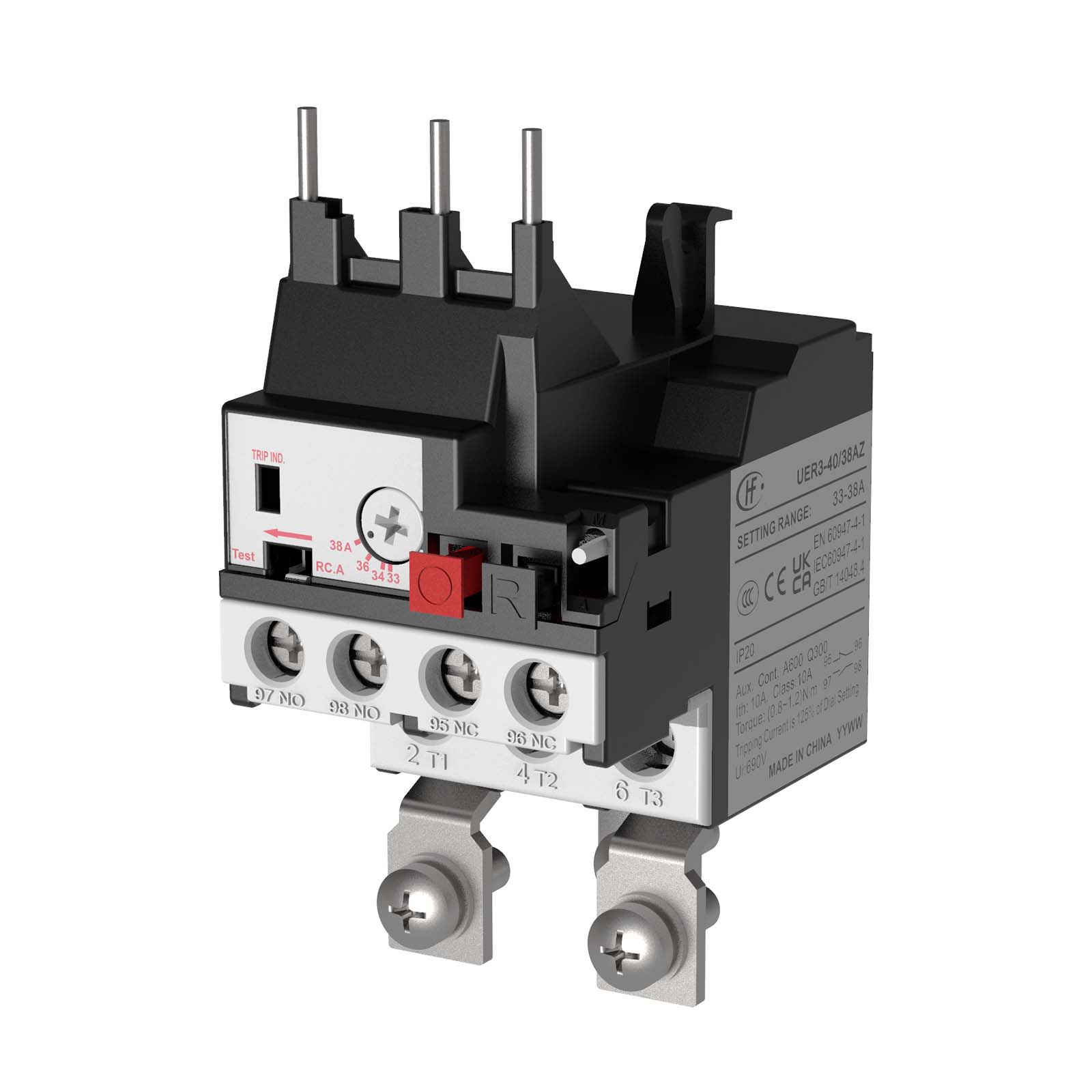

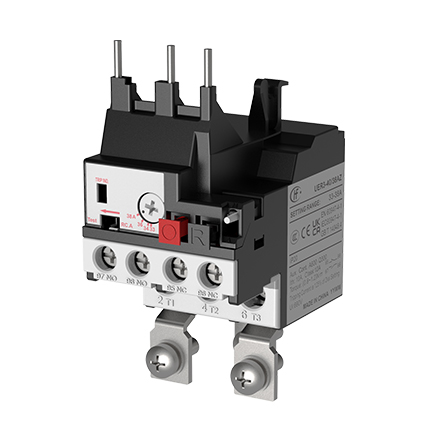

| 产品型号 | UER3-40 | ||||||
| 继电器应用领域 | 电动机保护 | ||||||
| 产品适用范围 | UEC3-06～38 | ||||||
| 继电器设定范围 | 代码 | 整定电流范围A | 代码 | 整定电流范围A | 代码 | 整定电流范围A | |
| 0.16 | 0.1～0.16 | 2.5 | 1.8～2.5 | 21.5 | 17.5～21.5 | ||
| 0.25 | 0.16～0.25 | 3.2 | 2.3～3.2 | 25 | 21～25 | ||
| 0.4 | 0.25～0.4 | 4.0 | 2.9～4.0 | 30 | 24.5～30 | ||
| 0.5 | 0.35～0.5 | 4.8 | 3.5～4.8 | 36 | 29～36 | ||
| 0.63 | 0.45～0.63 | 6.3 | 4.5～6.3 | 38 | 33～38 | ||
| 0.8 | 0.55～0.8 | 7.5 | 5.5～7.5 | ||||
| 1.0 | 0.75～1.0 | 10 | 7.2～10 | ||||
| 1.3 | 0.9～1.3 | 12.5 | 9～12.5 | ||||
| 1.6 | 1.1～1.6 | 16 | 11.3～16 | ||||
| 2.0 | 1.4～2.0 | 20 | 15～20 | ||||
| 补充信息 | |||||||
| 控制类型 | 红色O（按压式）按钮: 停止 （使NC触点动作，不影响NO触点） 深蓝色R（按压式）按钮: 复位 | ||||||
| 电流设定范围 | 6 A 在…上 120 V AC-15 适用 信号回路 3 A 在…上 240 V AC-15 适用 信号回路 1.9 A 在…上 380 V AC-15 适用 信号回路 1.5 A 在…上 480 V AC-15 适用 信号回路 1.4 A 在…上 500 V AC-15 适用 信号回路 1.2 A 在…上 600 V AC-15 适用 信号回路 0.55 A 在…上 120 V DC-13 适用 信号回路 0.27 A 在…上 240 V DC-13 适用 信号回路 | ||||||
| 热脱扣等级 | 等级 10A 符合 IEC 60947-4-1 | ||||||
| 脱扣阈值 | 1.16 ± 0.08 In 符合 IEC 60947-4-1 | ||||||
| 缺相敏感性 | 两相 1.3 Ir, 另一相为0 符合 IEC 60947-4-1 | ||||||
| 额定冲击耐受电压 [Uimp] | 6kV | ||||||
| 约定发热电流 [Ith] | 10A 适用 信号回路 | ||||||
| 安装方式 | 组合安装：与交流接触器连接安装（螺钉连接） | ||||||
| 接线能力 | 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉M3.5，接线端子宽度≤ 8.1mm | ||||||
代码＜30： 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 硬线 不带篐线端子 | |||||||
代码≥30： 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 带篐线端子 | |||||||
| 紧固扭矩 | 控制回路: 0.8…1.2 N·m 通过 螺钉紧固 | ||||||
电源回路: 代码＜30：1.2…1.8 N·m 通过 螺钉紧固 代码≥30： 2.0…2.5 N·m 通过 螺钉紧固 | |||||||
| 高度 | 73.8 mm（代码＜30）；92.2 mm（代码≥30） | ||||||
| 宽度 | 45 mm | ||||||
| 深度 | 63.5 mm | ||||||
| 产品重量 | 约0.114 kg（代码＜30）；约0.142 kg（代码≥30） | ||||||
| 环境 | |||||||
| 符合标准 | GB/T 14048.4，GB/T 14048.5，IEC/EN 60947-4-1，IEC/EN 60947-5-1， BS EN 60947-4-1，BS EN 60947-5-1 | ||||||
| 产品认证 | CCC，CE，UKCA | ||||||
| IP 保护等级 | IP20 （适用于正面）（外接线端子除外） | ||||||
| 运行温度 | -5…60 °C | ||||||
| 贮存环境温度 | -40…70 °C | ||||||
| 工作海拔 | 2000m 及以下 无降容 | ||||||
| 包装单位 | |||||||
| 包装的单位类型（按盒） | 1盒 | ||||||
| 包装数量 | 1只 | ||||||
| 包装高度 | 6.7 cm（代码＜30）；7.6 cm（代码≥30） | ||||||
| 包装宽度 | 4.9 cm（代码＜30）；5.3 cm（代码≥30） | ||||||
| 包装长度 | 7.2 cm（代码＜30）；9.8 cm（代码≥30） | ||||||
| 包装重量 | 0.22 kg（代码＜30）；0.24 kg （代码≥30） | ||||||
| 包装的单位类型（按箱） | 1箱 | ||||||
| 包装数量 | 80只（代码＜30）；48只（代码≥30） | ||||||
| 包装高度 | 31.0 cm（代码＜30）；27.0 cm（代码≥30） | ||||||
| 包装宽度 | 28.5 cm（代码＜30）；25.2 cm（代码≥30） | ||||||
| 包装长度 | 32.8 cm（代码＜30）；43.2 cm（代码≥30） | ||||||
| 包装重量 | 15.40 kg（代码＜30）；11.10 kg （代码≥30） | ||||||
| 可持续性 | |||||||
| 欧盟RoHS指令 | 符合 | ||||||
| 无汞 | 是 | ||||||
| 中国 RoHS 管理办法 | 符合 | ||||||
| 中国 RoHS 管控范畴之外的产品 | 是 | ||||||
| RoHS 豁免信息 | 是 | ||||||
| 合同保修 | |||||||
| 保修单 | 18个月 | ||||||
尺寸图
注：单位mm。安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±2
