| 主要信息 | |||||||||
| 产品系列 | UER1 | ||||||||
| 产品类型 | 热过载继电器 | ||||||||

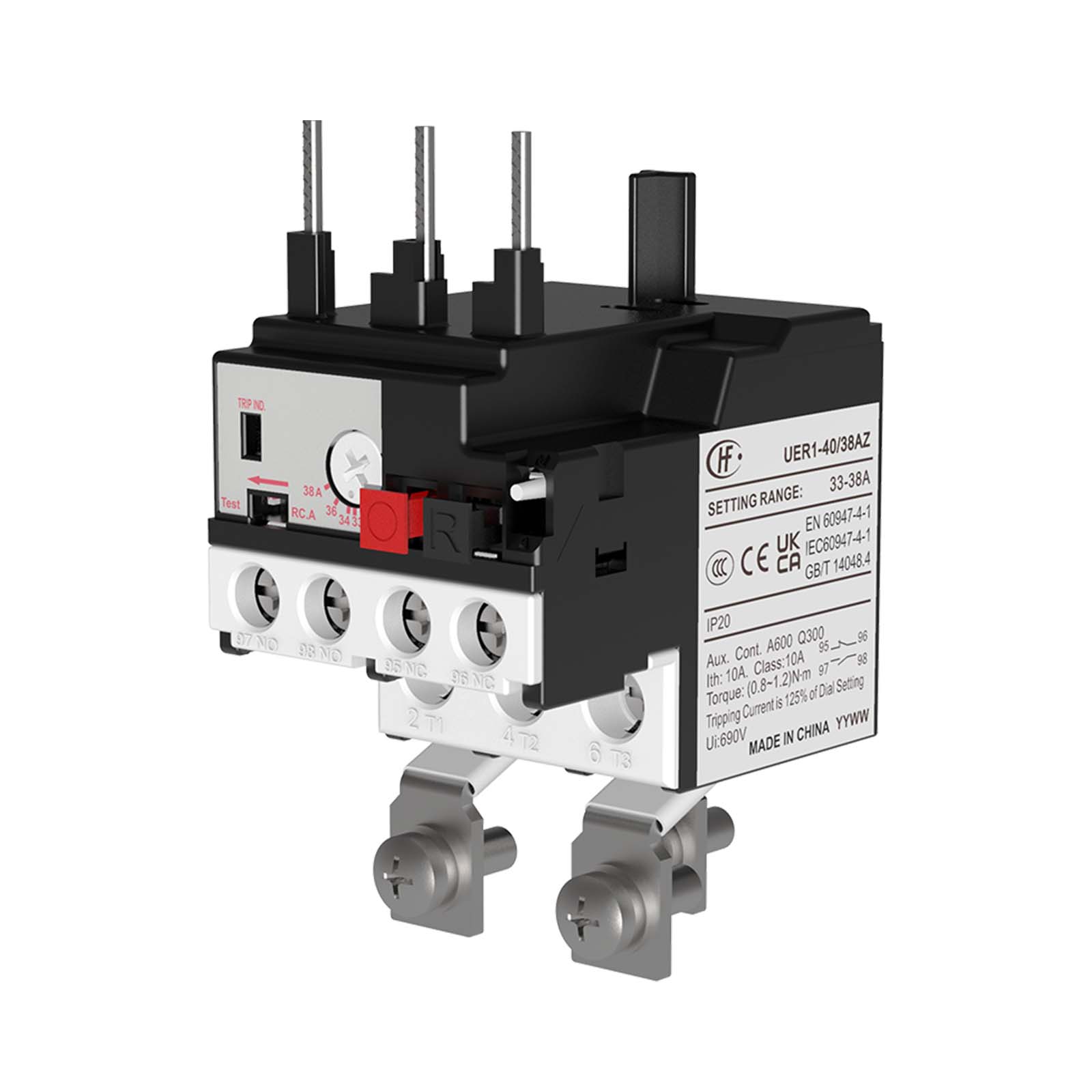

| 产品型号 | UER1-40 | ||||||||
| 继电器应用领域 | 电动机保护 | ||||||||
| 产品适用范围 | UEC1-09～38 | ||||||||
| 继电器设定范围 | 代码 | 整定电流范围 A | 代码 | 整定电流范围 A | 代码 | 整定电流范围 A | |||
| 0.16 | 0.1～0.16 | 2.5 | 1.8～2.5 | 21.5 | 17.5～21.5 | ||||
| 0.25 | 0.16～0.25 | 3.2 | 2.3～3.2 | 25 | 21～25 | ||||
| 0.4 | 0.25～0.4 | 4.0 | 2.9～4.0 | 30 | 24.5～30 | ||||
| 0.5 | 0.35～0.5 | 4.8 | 3.5～4.8 | 36 | 29～36 | ||||
| 0.63 | 0.45～0.63 | 6.3 | 4.5～6.3 | 38 | 33～38 | ||||
| 0.8 | 0.55～0.8 | 7.5 | 5.5～7.5 | ||||||
| 1.0 | 0.75～1.0 | 10 | 7.2～10 | ||||||
| 1.3 | 0.9～1.3 | 12.5 | 9～12.5 | ||||||
| 1.6 | 1.1～1.6 | 16 | 11.3～16 | ||||||
| 2.0 | 1.4～2.0 | 20 | 15～20 | ||||||
补充信息 | |||||||||
| 控制类型 | 红色O（按压式）按钮: 停止 （使NC触点动作，不影响NO触点） 深蓝色R（按压式）按钮: 复位 | ||||||||
| 电流设定范围 | 6 A 在…上 120 V AC-15 适用 信号回路 3 A 在…上 240 V AC-15 适用 信号回路 1.9 A 在…上 380 V AC-15 适用 信号回路 1.5 A 在…上 480 V AC-15 适用 信号回路 1.4 A 在…上 500 V AC-15 适用 信号回路 1.2 A 在…上 600 V AC-15 适用 信号回路 0.55 A 在…上 120 V DC-13 适用 信号回路 0.27 A 在…上 240 V DC-13 适用 信号回路 | ||||||||
| 热脱扣等级 | 等级 10A 符合 IEC 60947-4-1 | ||||||||
| 脱扣阈值 | 1.16 ± 0.08 In 符合 IEC 60947-4-1 | ||||||||
| 缺相敏感性 | 两相 1.3 Ir, 另一相为0 符合 IEC 60947-4-1 | ||||||||
| 额定冲击耐受电压 [Uimp] | 6kV | ||||||||
| 约定发热电流 [Ith] | 10A 适用 信号回路 | ||||||||
| 安装方式 | 组合安装：与交流接触器连接安装（螺钉连接） 独立安装：35mm 导轨安装；螺钉安装 | ||||||||
| 接线能力 | 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉M3.5，接线端子宽度≤ 8.1mm | ||||||||
代码＜30： 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 硬线 不带篐线端子 | |||||||||
代码≥30： 电源回路: 螺钉紧固 1根 1…6 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺钉紧固 2根 1…6 mm² 电缆选型: 软线 带篐线端子 | |||||||||
| 紧固扭矩 | 控制回路: 0.8…1.2N.m 通过 螺钉紧固 | ||||||||
电源回路: 代码＜30：1.2…1.8 N·m 通过 螺钉紧固 代码≥30： 2.0…2.5 N·m 通过 螺钉紧固 | |||||||||
| 高度 | 组合安装：69 mm（代码＜30）；88.5 mm（代码≥30） 独立安装：78.5 mm（代码＜30）；93.5 mm（代码≥30） | ||||||||
| 宽度 | 组合安装：45 mm 独立安装：49 mm | ||||||||
| 深度 | 组合安装：63.5 mm 独立安装：70 mm | ||||||||
| 产品重量 | 组合安装：约0.114 kg（代码＜30）；约0.142 kg（代码≥30） 独立安装：约0.170 kg（代码＜30）；约0.193 kg（代码≥30） | ||||||||
| 环境 | |||||||||
| 符合标准 | GB/T 14048.4，GB/T 14048.5，IEC/EN 60947-4-1，IEC/EN 60947-5-1， BS EN 60947-4-1，BS EN 60947-5-1 | ||||||||
| 产品认证 | CCC，CE，UKCA | ||||||||
| IP 保护等级 | IP20 （适用于正面）（外接线端子除外） | ||||||||
| 运行温度 | -5…60 °C | ||||||||
| 贮存环境温度 | -40…70 °C | ||||||||
| 工作海拔 | 2000m 及以下 无降容 | ||||||||
| 包装单位 | 组合安装 （代码＜30） | 组合安装 （代码≥30） | 独立安装 （代码＜30） | 独立安装 （代码≥30） | |||||
| 包装的单位类型（按盒） | 1盒 | 1盒 | 1盒 | 1盒 | |||||
| 包装数量 | 1只 | 1只 | 1只 | 1只 | |||||
| 包装高度 | 6.7 cm | 7.6 cm | 9.6 cm | 7.6 cm | |||||
| 包装宽度 | 4.9 cm | 5.3 cm | 5.7 cm | 5.3 cm | |||||
| 包装长度 | 7.2 cm | 9.8 cm | 7.7 cm | 9.8 cm | |||||
| 包装重量 | 0.17 kg | 0.19 kg | 0.22 kg | 0.24 kg | |||||
| 包装的单位类型（按箱） | 1箱 | 1箱 | 1箱 | 1箱 | |||||
| 包装数量 | 80只 | 48只 | 72只 | 48只 | |||||
| 包装高度 | 31.0 cm | 27.0 cm | 23.4 cm | 27.0 cm | |||||
| 包装宽度 | 28.5 cm | 25.2 cm | 38.2 cm | 25.2 cm | |||||
| 包装长度 | 32.8 cm | 43.2 cm | 50.2 cm | 43.2 cm | |||||
| 包装重量 | 11.20 kg | 8.70 kg | 14.10 kg | 11.10 kg | |||||
| 可持续性 | |||||||||
| 欧盟RoHS指令 | 符合 | ||||||||
| 无汞 | 是 | ||||||||
| 中国 RoHS 管理办法 | 符合 | ||||||||
| 中国 RoHS 管控范畴之外的产品 | 是 | ||||||||
| RoHS 豁免信息 | 是 | ||||||||
| 合同保修 | |||||||||
| 保修单 | 18个月 | ||||||||
尺寸图
UER1-40/□□Z 组合安装
UER1-40/□□D 独立安装
注：单位mm。安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±2。
