| 主要信息 | |

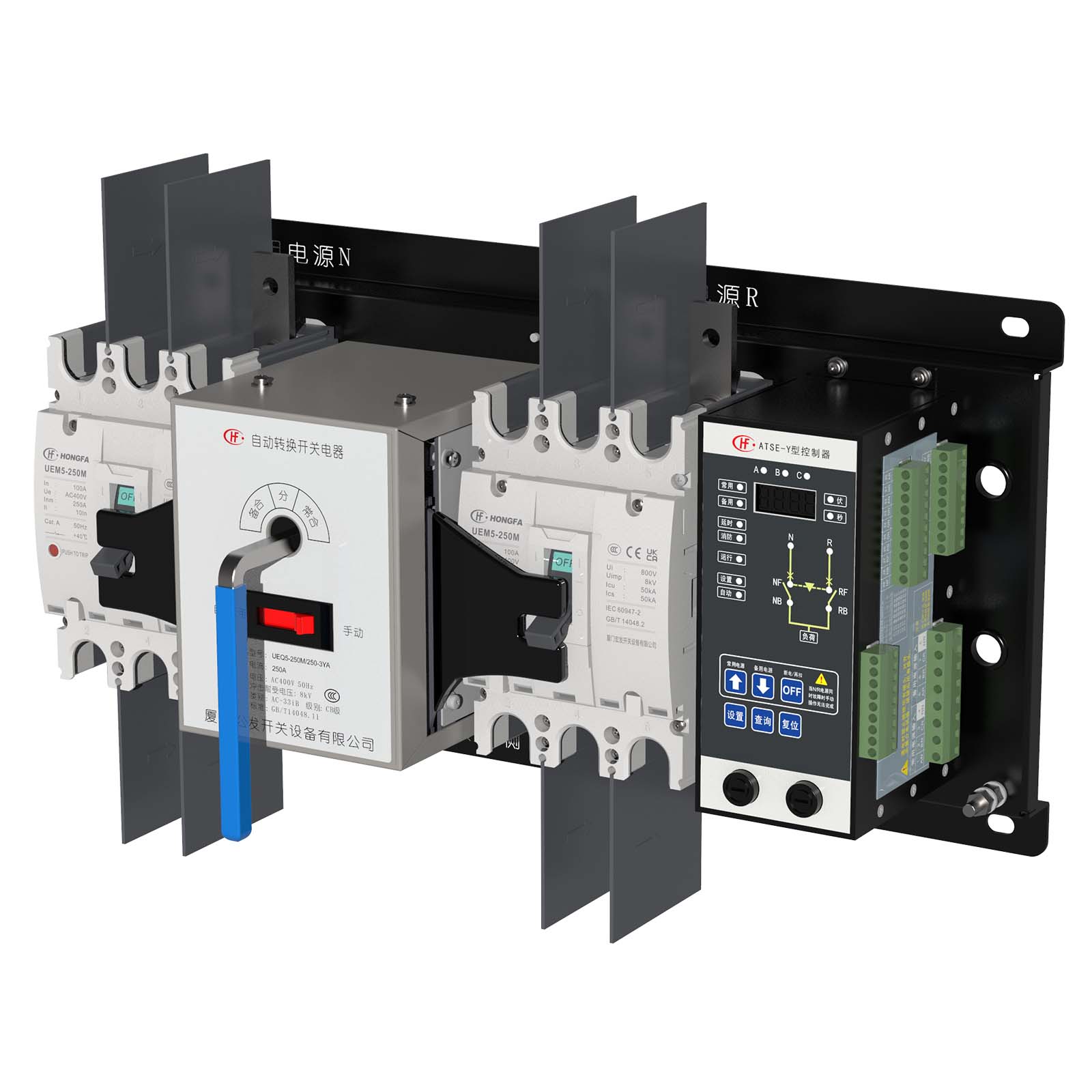

| 产品系列 | UEQ5 |
| 产品名称 | 自动转换开关 |
| 型号命名 | UEQ5-250 |
| 产品类型 | 自动转换开关 |
| 产品应用 | 改变电源供应来源 |
| 极数 | 3P、4P |
| 电网类型 | AC |
| 电网频率 | 50Hz |
| 接线方式 | 板前接线（用螺钉拧紧） |
| 闭合容量 | 105kA（CB级）、15kA（PC级） |
| 隔离功能 | 适用 |
| 补充信息 | |
| 额定电流 [In] | 100、125、140、160、180、200、225、250 |
| 转换开关等级 | CB、PC |
| 连接位置数量 | 3 |
| 触点构成 | 1NO+2NC、1NC+2NO、2NO |
| 使用类别 | AC-33iB（CB）、AC-33B（PC） |
| 额定工作电压 [Ue] | AC400V |
| 控制类型 | 自动转换 |
| 操作模式 | 自动或手动（按键/手柄） |
| 显示类型 | 数码管（一体式）、LCD屏幕（分体式） |
| 安装方式 | 底板安装 |
| 有关锁的描述 | 无 |
| 额定负载 | 持续运行 |
| 额定绝缘电压 [Ui] | AC800V(开关） |
| 额定冲击耐受电压 [Uimp] | 8kV（开关） |
| 机械联锁 | 带机械连锁 |
| 机械寿命 | 10000次 |
| 电气寿命 | 8000次 |
| 相间距 | 35mm |
| 额定短时耐受电流 [Icw] | 10kA（PC级） |
| 高度 | 250mm |
| 宽度（3P/4P） | 475mm/545mm |
| 深度（背部到手柄） | 200mm |
| 产品重量（3P/4P） | 16.38kg/18.18kg |
| 约定发热电流 [Ith] | CB级：100、125、140、160、180、200、225、250 |
| 符合标准 | GB/T 14048.1、GB/T 14048.2、GB/T 14048.11 |
| 产品认证 | CCC |
| 环境 | |
| IP 保护等级 | IP20 |
| 污染等级 | 3级 |
| 运行温度 | -5℃~+40 °C |
| 贮存环境温度 | -40℃~+80 °C |
| 工作海拔 | ≤2000m（超过2000m时应考虑降容） |
| 包装单位 | |
| 包装的单位类型 | 台 |
| 包装数量 | 1 |
| 包装高度 | 235mm |
| 包装宽度 | 355mm |
| 包装长度 | 660mm |
| 包装重量 | 18.38kg/20kg |
| 合同保修 | |
| 合同保修 | 18个月 |
