| 主要信息 | |||
| 产品系列 | UEM5 | ||
| 产品名称 | 塑料外壳式断路器 | ||

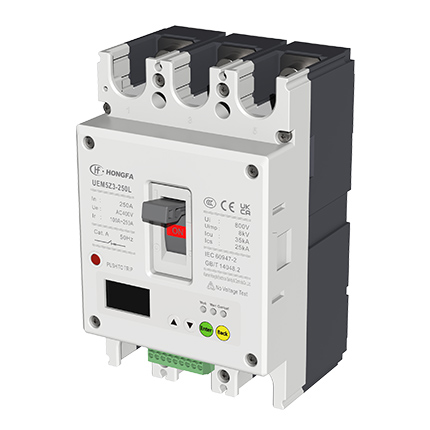

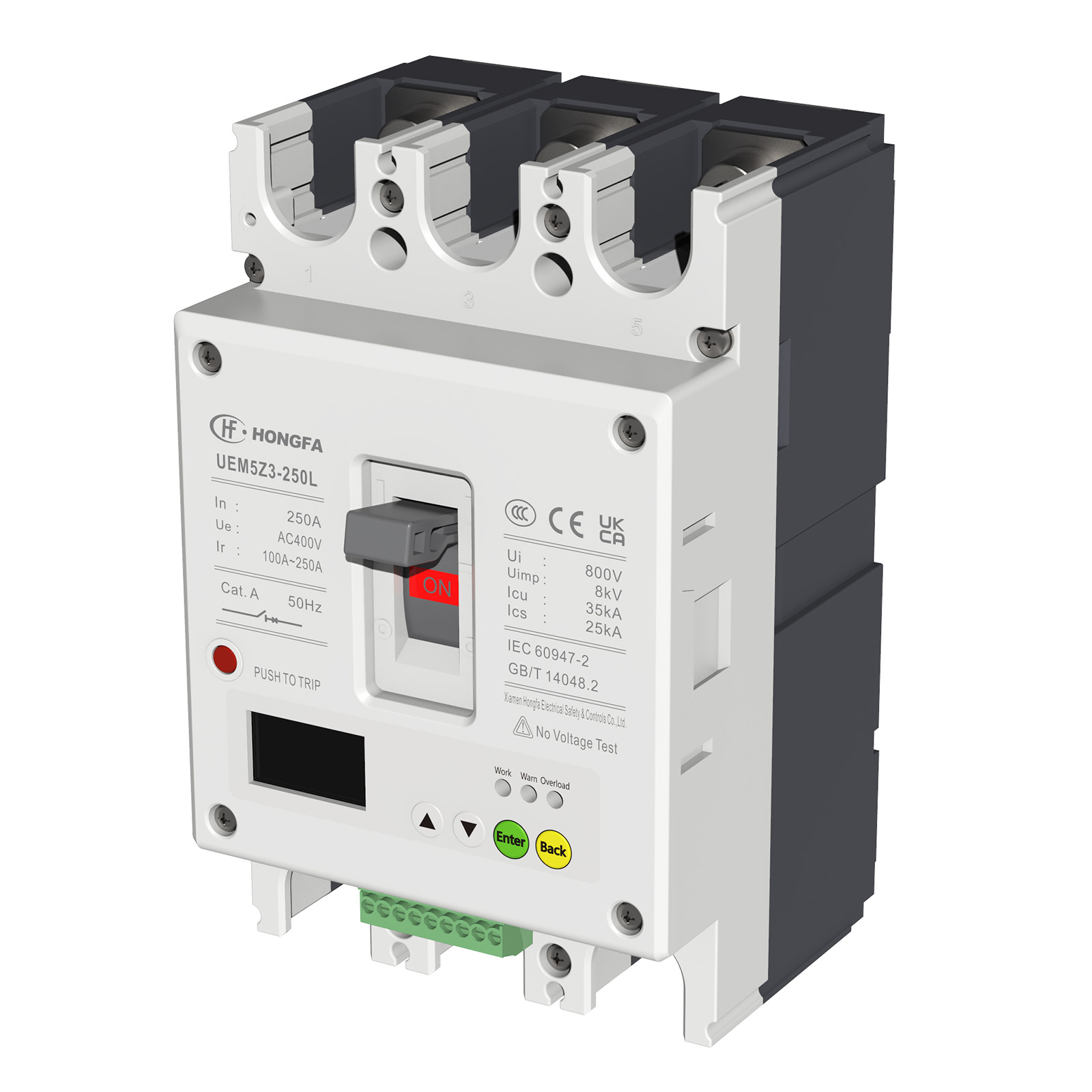

| 型号命名 | UEM5Z3-250 | ||
| 产品类型 | 断路器 | ||
| 产品应用 | 配电保护 | ||
| 极数 | 3P、4P | ||
| 补充信息 | |||
| 额定电流 [In] | 100A、250A | ||
| 控制类型 | 手柄直接操作 电动机构操作 | ||
| 电网类型 | AC | ||
| 电网频率 | 50Hz | ||
| 额定工作电压 [Ue] | AC400V | ||
| 额定极限短路分断能力[Icu] | 35kA | ||
| 额定运行短路分断能力 [Ics] | 25kA | ||
| 额定短时耐受电流Icw [ kA /1s] | 3kA/1s | ||
| 飞弧距离 | ≤50mm | ||
| 额定冲击耐受电压 [Uimp] | 8kV | ||
| 额定绝缘电压 [Ui] | 800V | ||
| 脱扣器类型 | 电子式 | ||
| 保护类型 | 过载长延时、短路短延时、短路瞬时、 过欠压、缺相、端子过温 | ||
| 长延时电流整定值[Ir](A) | 40、50、63、70、80、90、100A（In=100A） 100、125、140、160、180、200、225、250A（In=250A） | ||
| 长延时时间整定范围[Tr](s) | 12、36、60、80、100s+ OFF | ||
| 短延时电流整定值[Isd]（xIr） | 2/3/4/5/6/7/8/9/10/11/12×Ir | ||
| 短延时时间整定范围[Tsd](s) | 0.1s、0.2s、0.3s | ||
| 瞬时保护整定值[Ii]（xIn） | 3/4/5/6/7/8/9/10/11/12×Ir | ||
| 预报警整定电流Ip（xIr） | 40%~100% Ir；默认设置80% Ir | ||
| 通讯功能 | RS485 | ||
| 隔离功能 | 适用 | ||
| 选择性类别 | A | ||
| N极保护类型（4极产品） | A: N 极不带保护且始终接通 B: N 极不带保护与其他三极一起分合 C: N 极带过电流保护与其他三极一起分合 D: N 极带过电流保护且始终接通 | ||
| 极间距 | 35mm | ||
| 接线螺钉规格 | M8 | ||
| 紧固扭矩 | 8.8～10.8N.m | ||

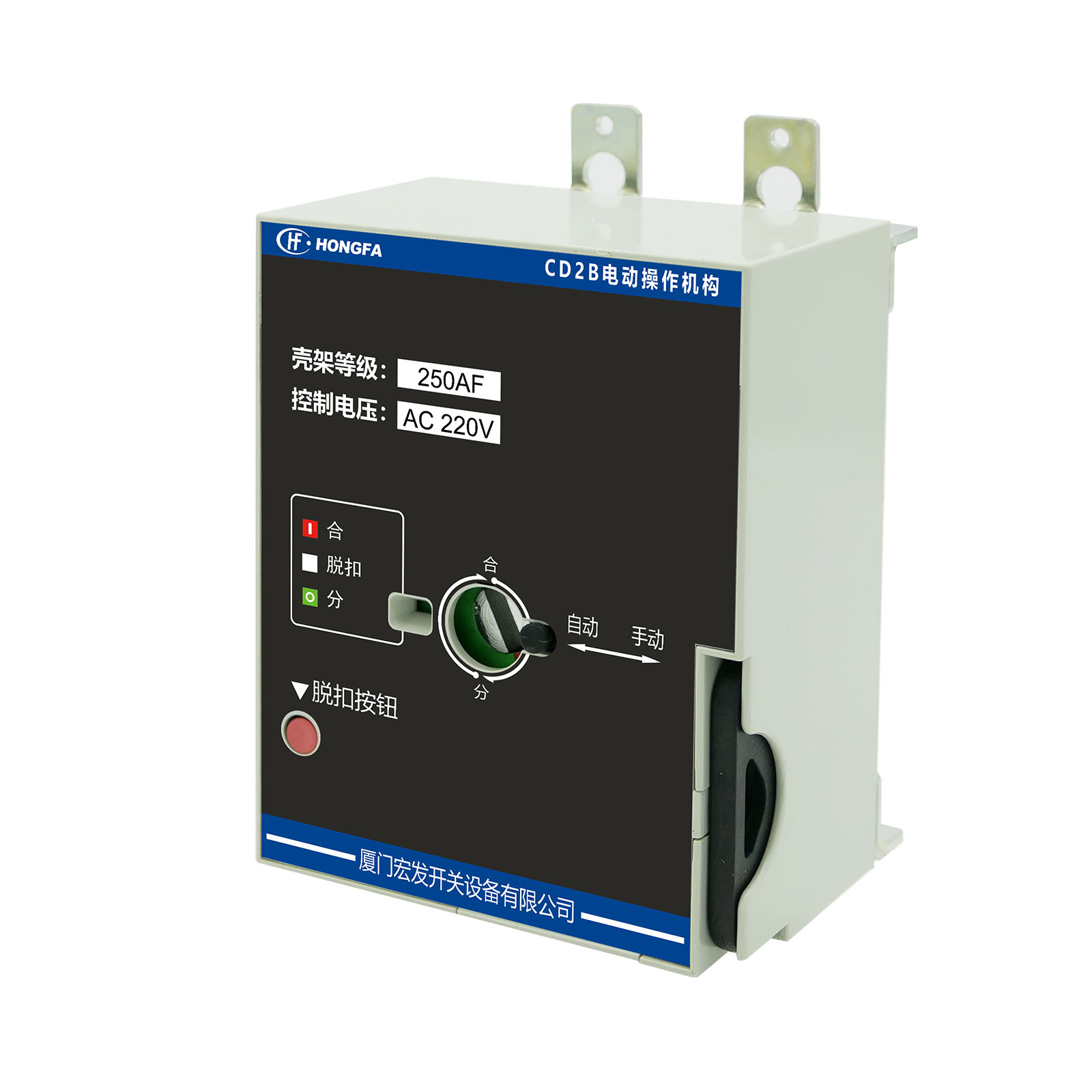

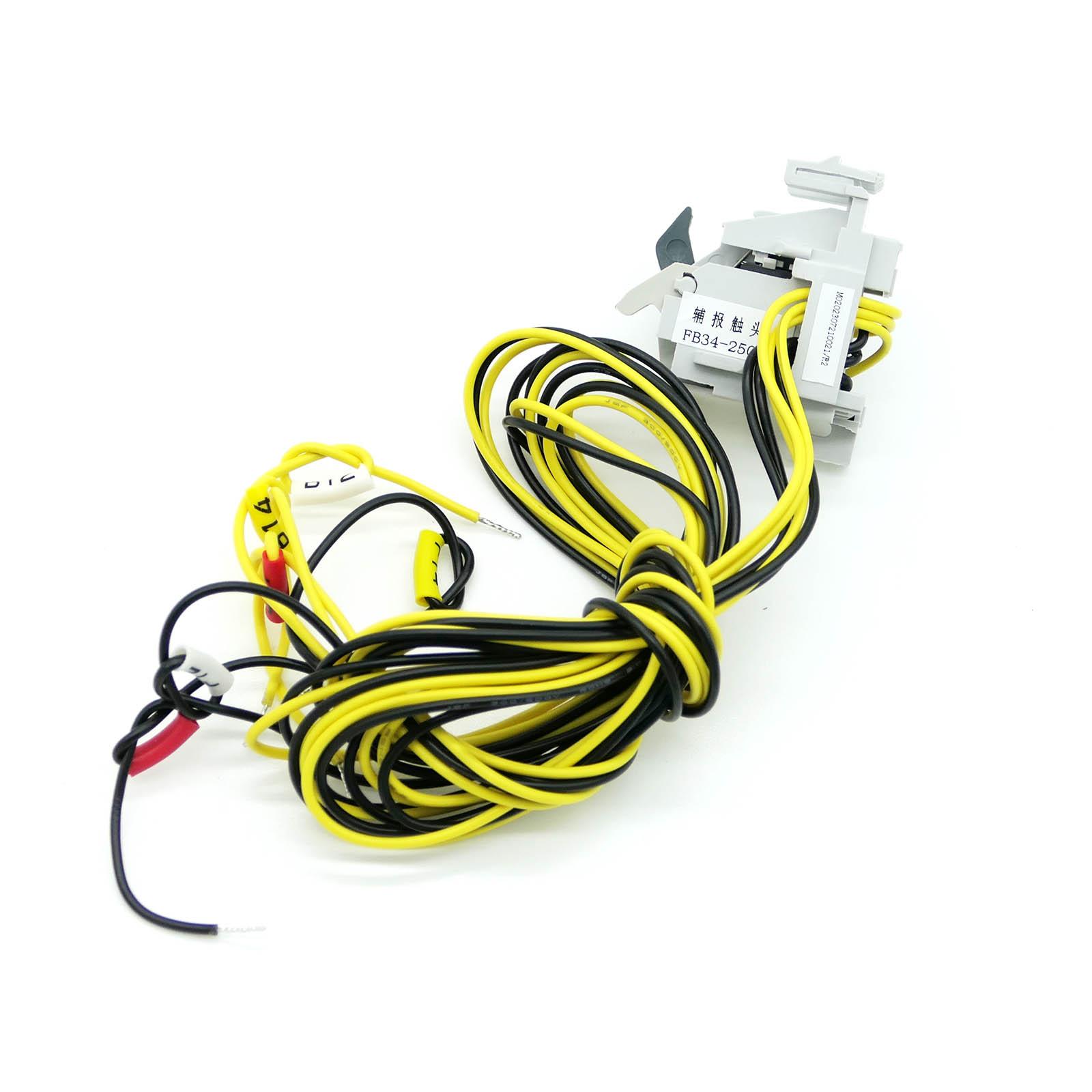

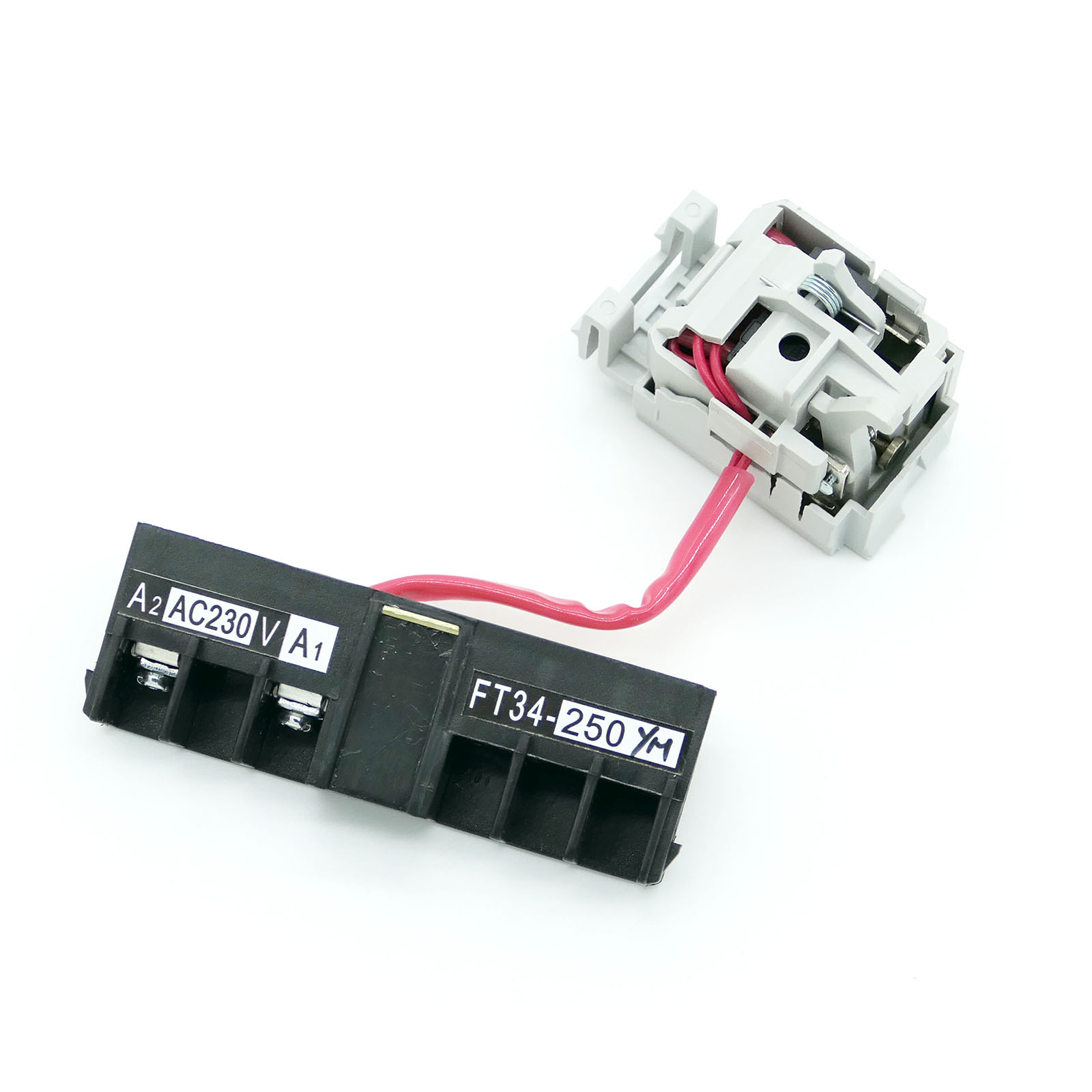

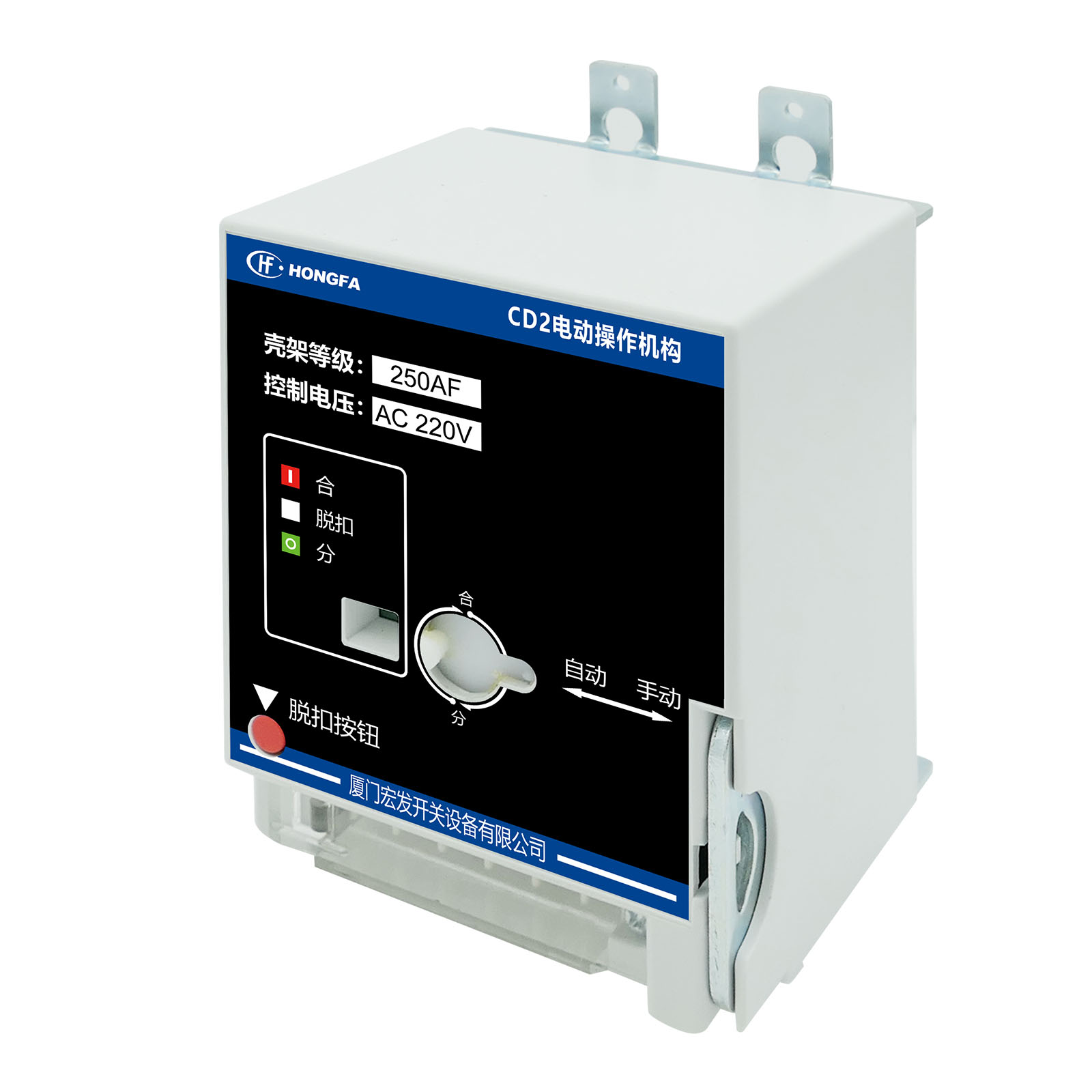

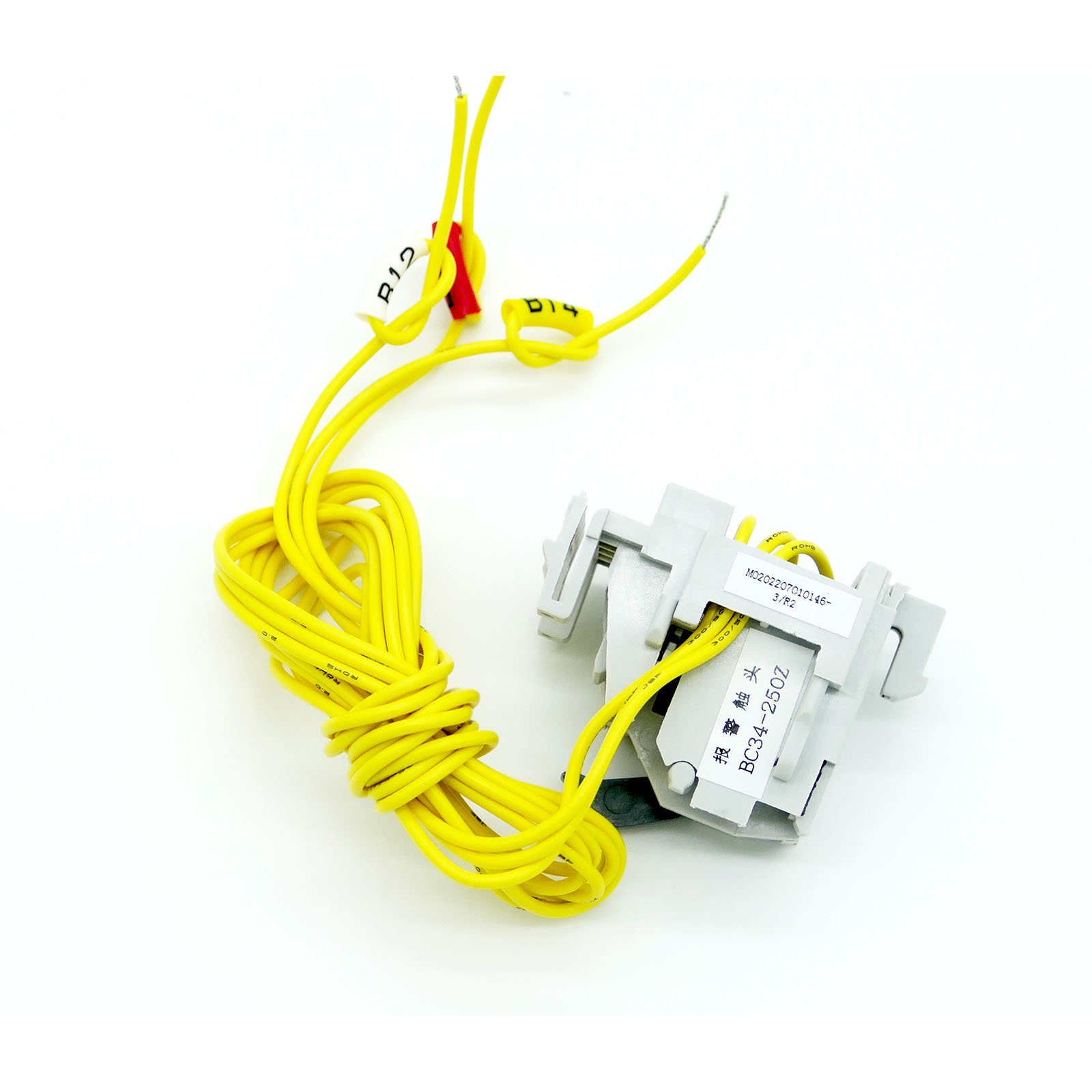

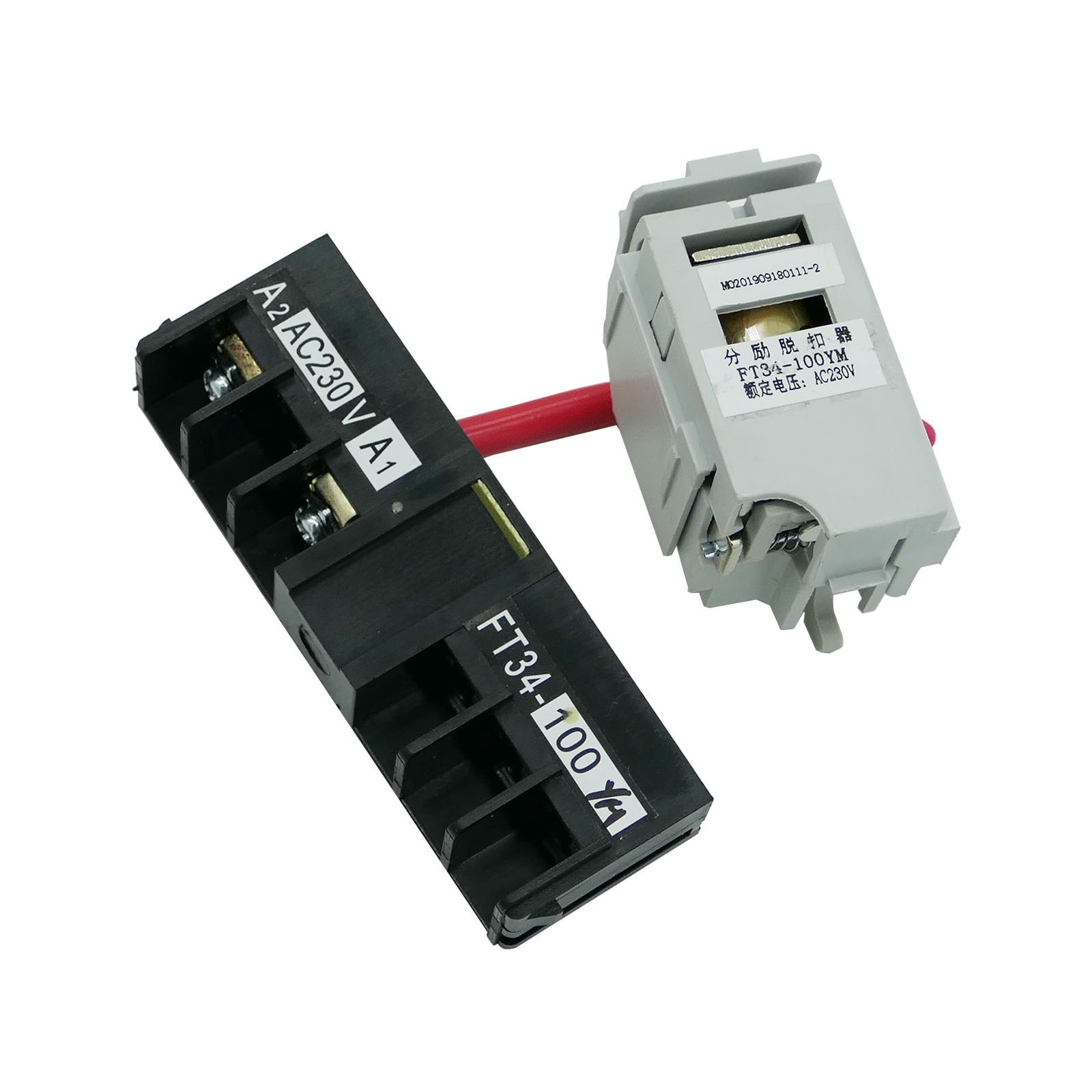

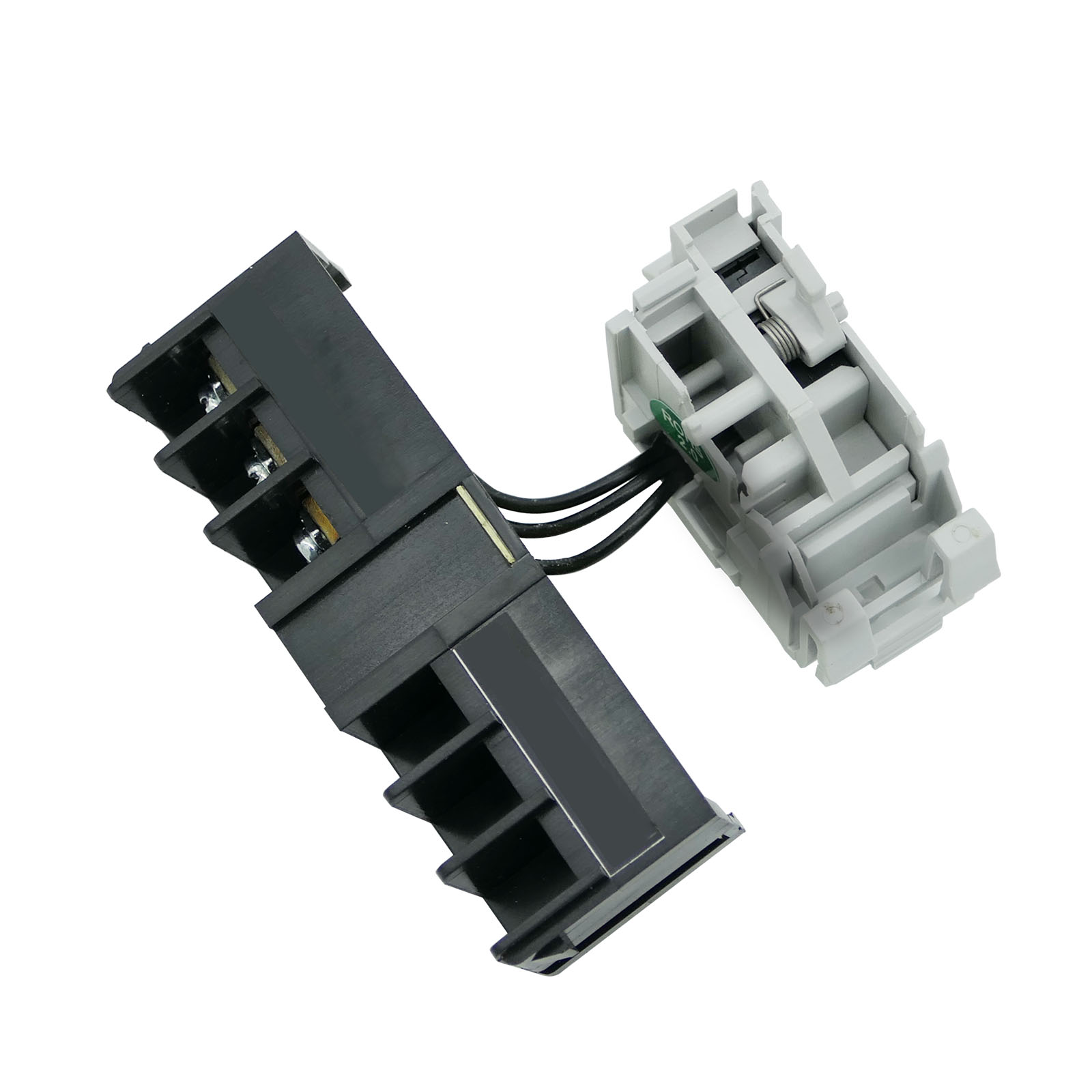

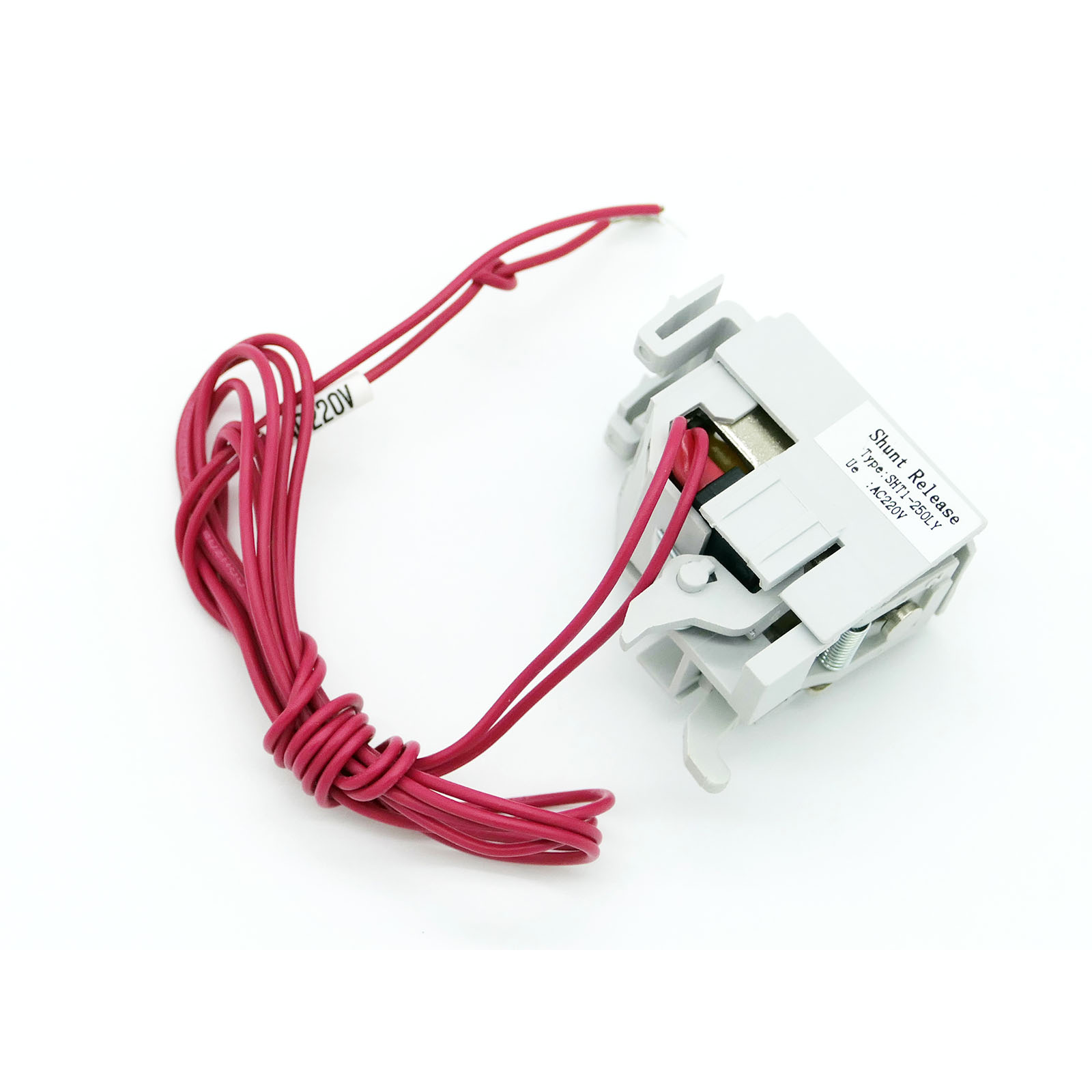

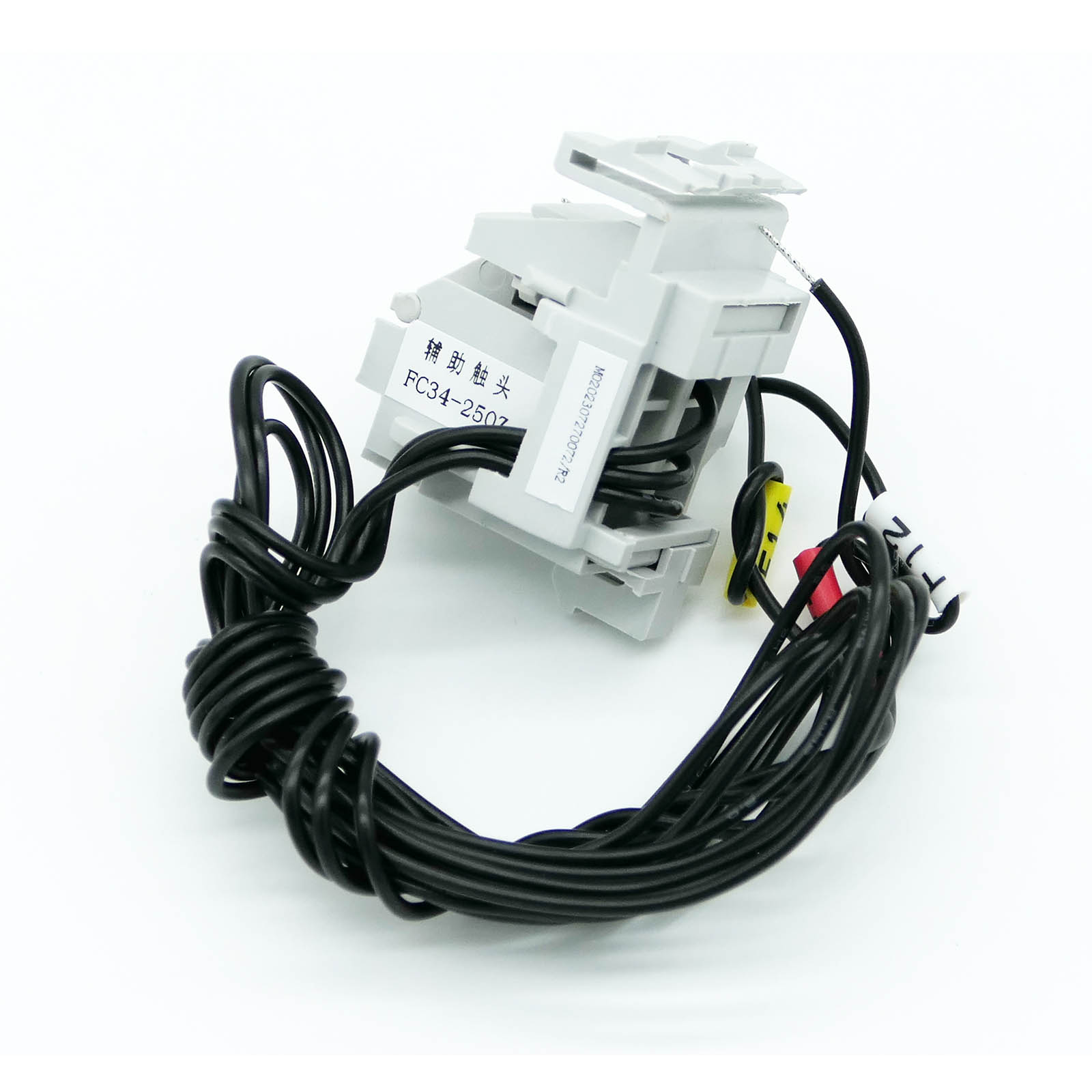

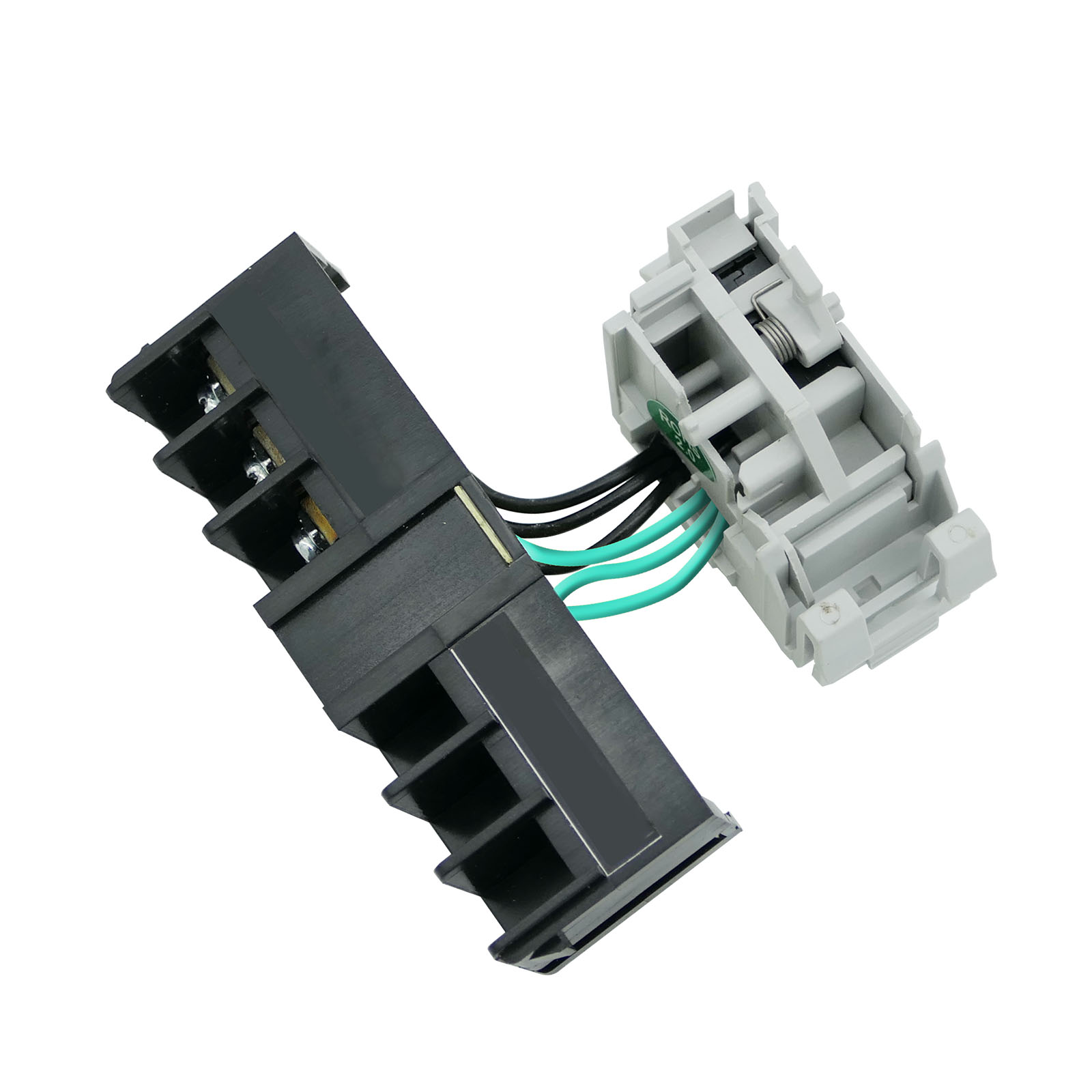

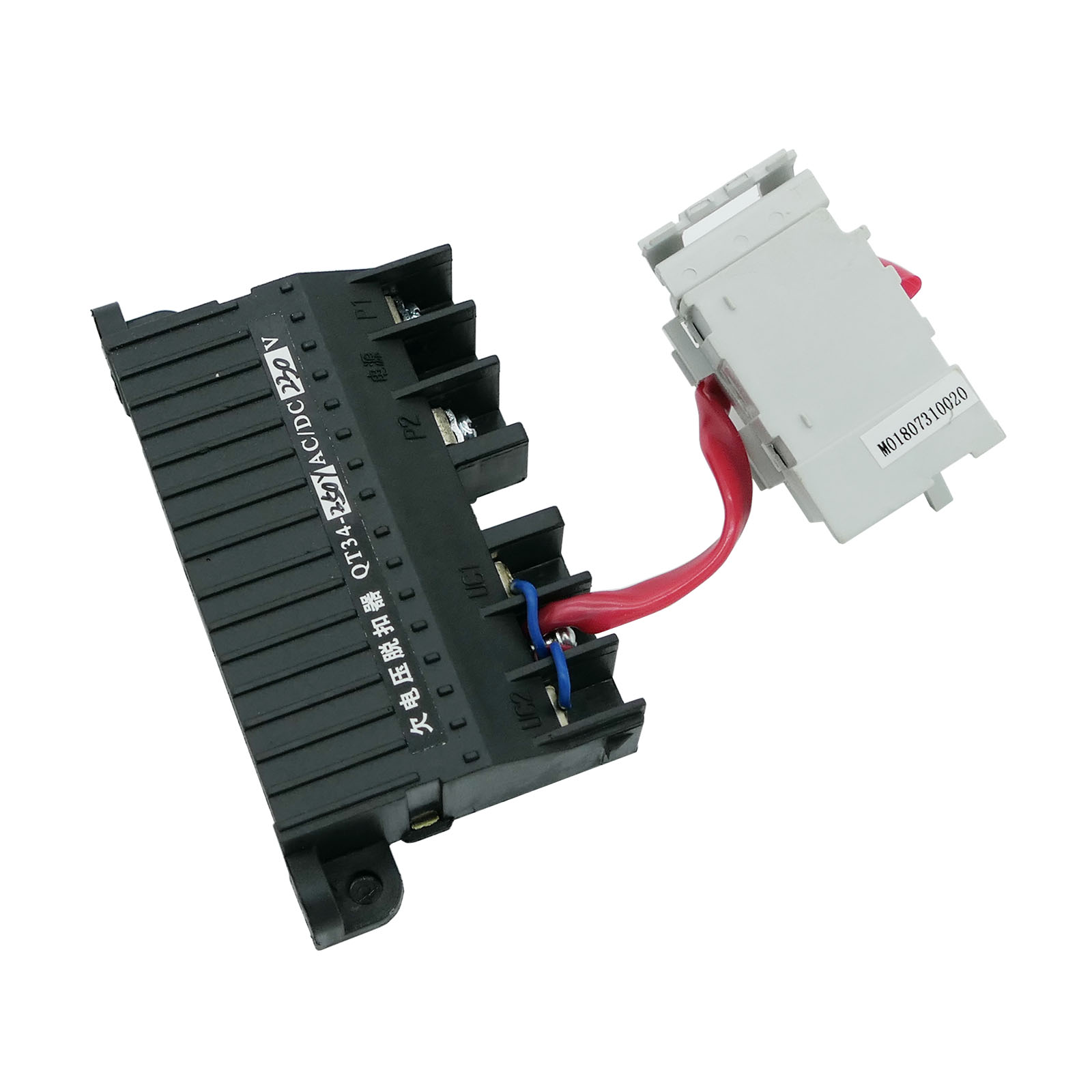

| 附件类型 | 分励脱扣器，辅助触头，报警触头，电动操作机构 | ||
| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式板前接线，插入式板后接线 | ||
| 操作性能（次） | 1000（通电）；7000（不通电）；8000（总次数） | ||
| 高度 | 165mm | ||
| 宽度（3P/4P） | 105/140mm | ||
| 深度（背部到手柄） | 101mm | ||
| 产品重量（3P/4P） | 2.1/2.5kg | ||
| 符合标准 | IEC 60947-2 GB/T 14048.2 BS EN60947-2 EN60947-2 | ||
| 产品认证 | CCC CB UKCA CE | ||
| 环境 | |||
| IP 保护等级 | IP20 | ||
| 污染等级 | 3级 | ||
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | ||
| 贮存环境温度 | -40℃~+70 °C | ||
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | ||
| 包装单位 | |||
| 型号 | 3P | 4P | |
| 包装的单位类型（按台） | 台 | ||
| 包装数量 | 1 | ||
| 包装高度 | 16.8cm | 16.8cm | |
| 包装宽度 | 18.7cm | 21.1cm | |
| 包装长度 | 21.1cm | 22.2cm | |
| 包装重量 | 2.5kg | 3.37kg | |
| 包装的单位类型（按箱） 台 | |||
| 包装数量 | 8 | 8 | |
| 包装高度 | 35.7cm | 36.1cm | |
| 包装宽度 | 38.5cm | 43.3cm | |
| 包装长度 | 43.5cm | 45.7cm | |
| 包装重量 | 20kg | 27kg | |
| 合同保修 | |||
| 合同保修 | 24个月 | ||
