| 主要信息 | |||
| 产品系列 | UEM5Z1 | ||

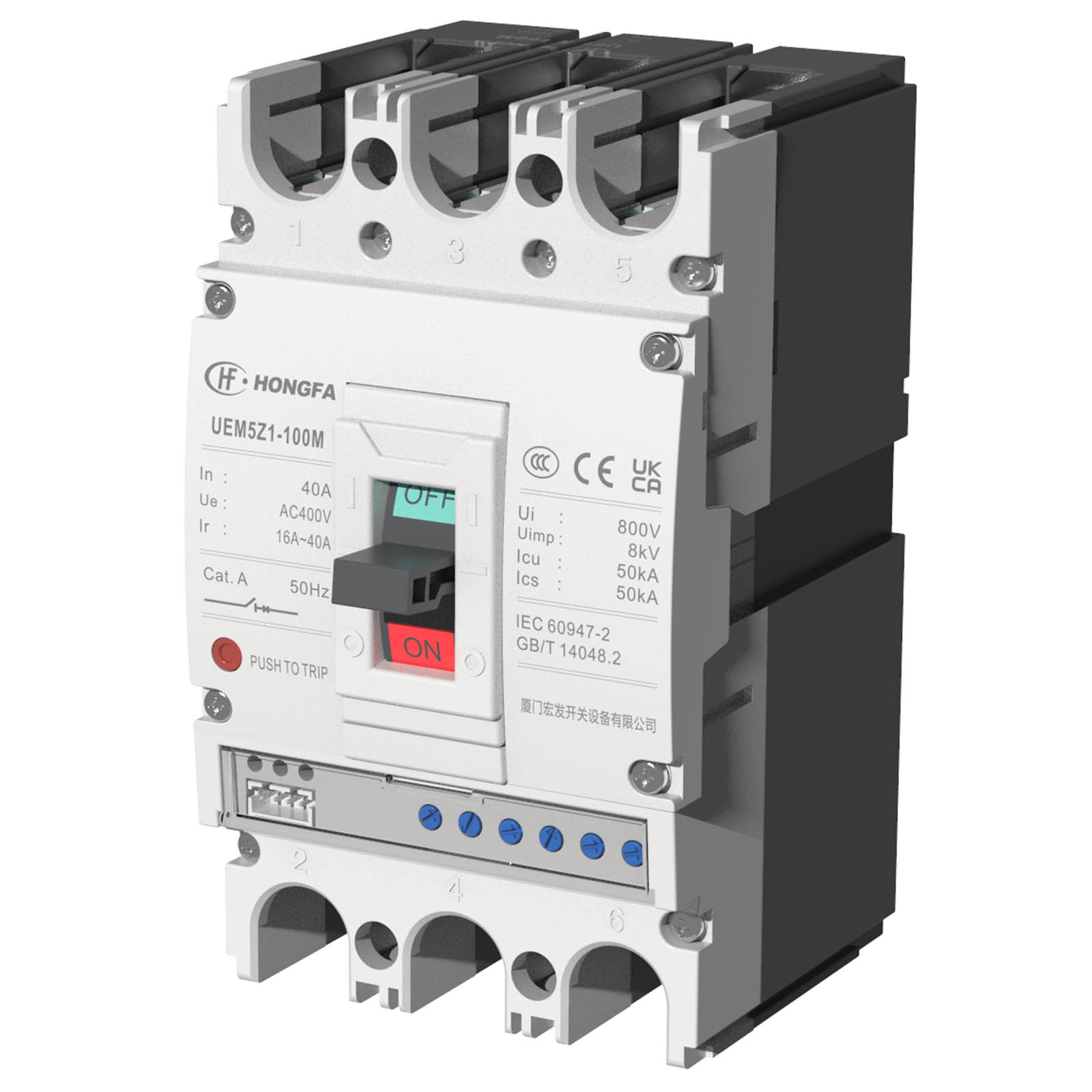

| 产品名称 | 智能塑料外壳式断路器 | ||
| 型号命名 | UEM5Z1-100 | ||
| 产品类型 | 断路器 | ||
| 产品应用 | 配电保护 | ||
| 极数 | 3P、4P | ||
| 补充信息 | |||
| 额定电流 [In] | 40A、100A | ||
| 控制类型 | 手柄直接操作 手动机构操作 电动机构操作 | ||
| 电网类型 | AC | ||
| 电网频率 | 50Hz | ||
| 分断能力 | M、H、R、MW | ||
| 额定工作电压 [Ue] | AC400V、AC500V、AC690V | ||
| 额定极限短路分断能力[Icu] | M型：Icu=50kA（AC400V） H型：Icu=70kA（AC400V）、Icu=40kA（AC500V）、Icu=20kA（AC690V） R型：Icu=85kA（AC400V） MW型：Icu=50kA（AC400V） | ||
| 额定运行短路分断能力 [Ics] | M型：Ics=50kA（AC400V） H型：Ics=50kA（AC400V）、Ics=40kA（AC500V）、Ics=10kA（AC690V） R型：Ics=70kA（AC400V） MW型：Ics=50kA（AC400V） | ||
| 飞弧距离 | ≤50mm（M、H、R型） 0（MW型） | ||
| 额定冲击耐受电压 [Uimp] | 8kV | ||
| 额定绝缘电压 [Ui] | 800V | ||
| 脱扣器类型 | 智能过电流脱扣器 | ||
| 脱扣器保护功能 | LI、LSI、LSIP、LSIG、LSIT、LI-J | ||
| 保护类型 | 短路瞬时保护 过载保护（长延时） 短路短延时保护（仅LSI，LSIP、 LSIG、LSIT） 过载不脱扣（长延时）（仅LI-J） 预报警保护（仅LSIP、LSIT） 接地保护（仅LSIG） | ||
| 长延时电流整定值[Ir](A) | 16、18、20、22、25、28、32、35、40（In=40A） 40、45、50、55、63、70、80、90、100（In=100A） | ||
| 长延时时间整定范围[Tr](s) | 60（仅LI、 LSI） 12、60、80、100、OFF（仅LSIP、LSIG、LSIT） | ||
| 短延时电流整定值[Isd]（xIr） | 2、3、4、5、6、7、8、9、10、12、OFF（LSI、 LSIP、LSIG、LSIT） | ||
| 短延时时间整定范围[Tsd](s) | 0.06、0.1、0.2、0.3（仅LSIP、LSIG、LSIT） | ||
| 瞬时保护整定值[Ii]（xIn） | 3、4、5、6、7、8、9、10、12、OFF | ||
| 预报警整定电流Ip（xIr） | 0.7、0.8、0.9、1.0（仅LSIP、LSIT） | ||
| 接地保护整定电流Ig（xIn） | 0.2、0.4、0.6、0.8、1.0（仅LSIG） | ||
| 通讯功能 | 通讯内容(整定参数 / 故障记录 / 实时电流（I>0.7In) / 远程脱扣)（仅LSIT ） | ||
| 隔离功能 | 适用 | ||
| 选择性类别 | A | ||
| N极保护类型（4极产品） | N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 N 极带过电流保护与其他三极一起分合 N 极带过电流保护且始终接通 | ||
| 极间距 | 30mm | ||
| 接线螺钉规格 | M8 | ||
| 紧固扭矩 | 8.8～10.8 N·m | ||

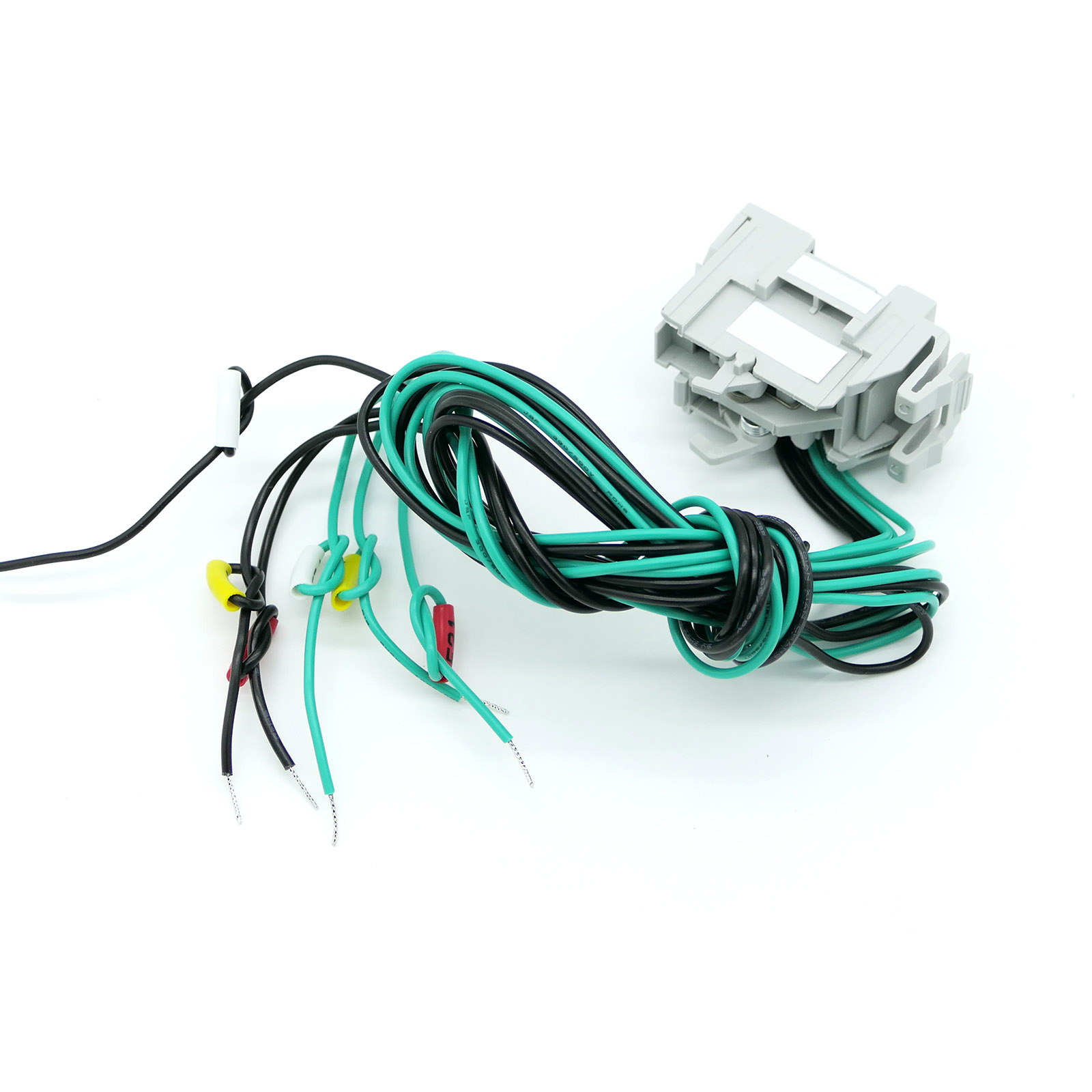

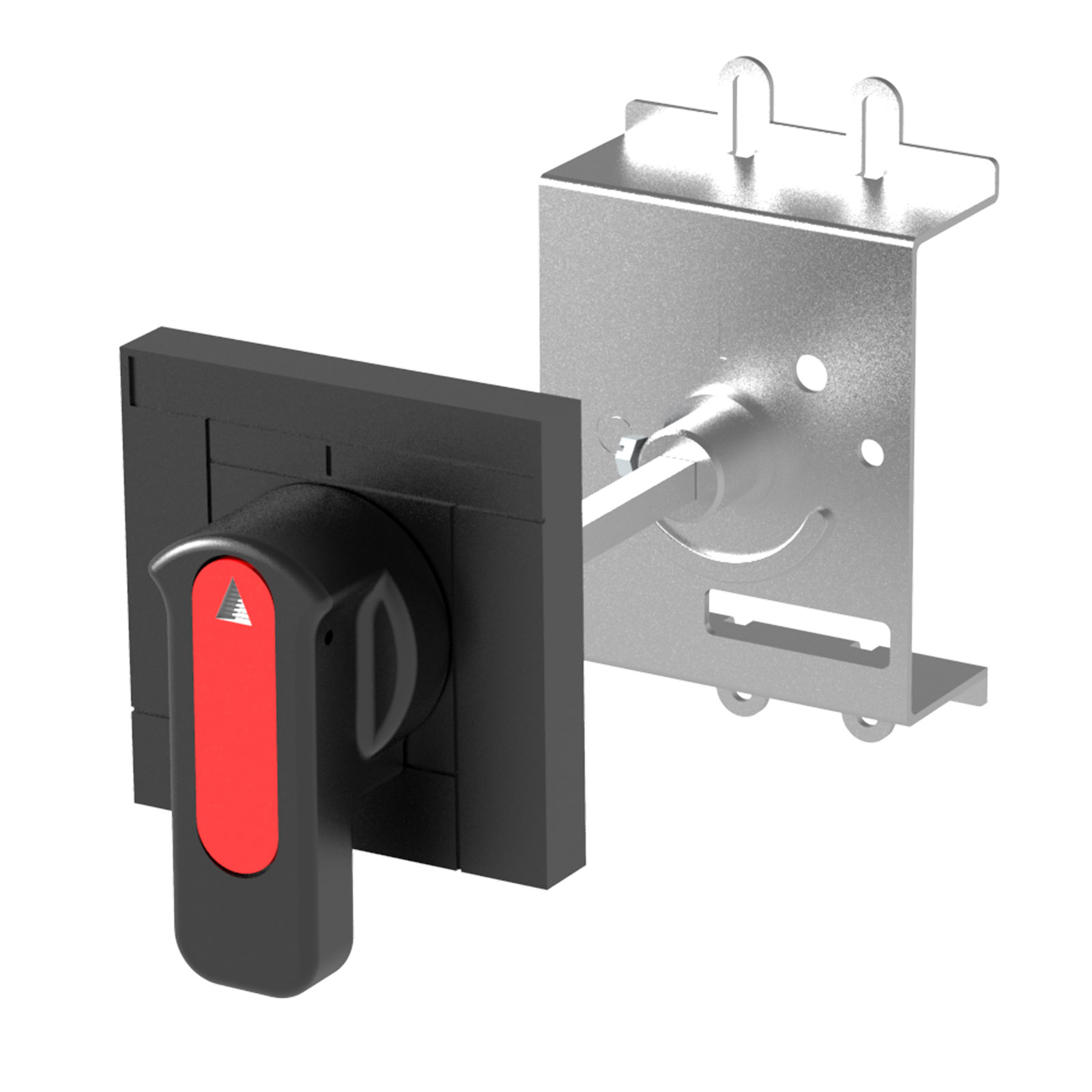

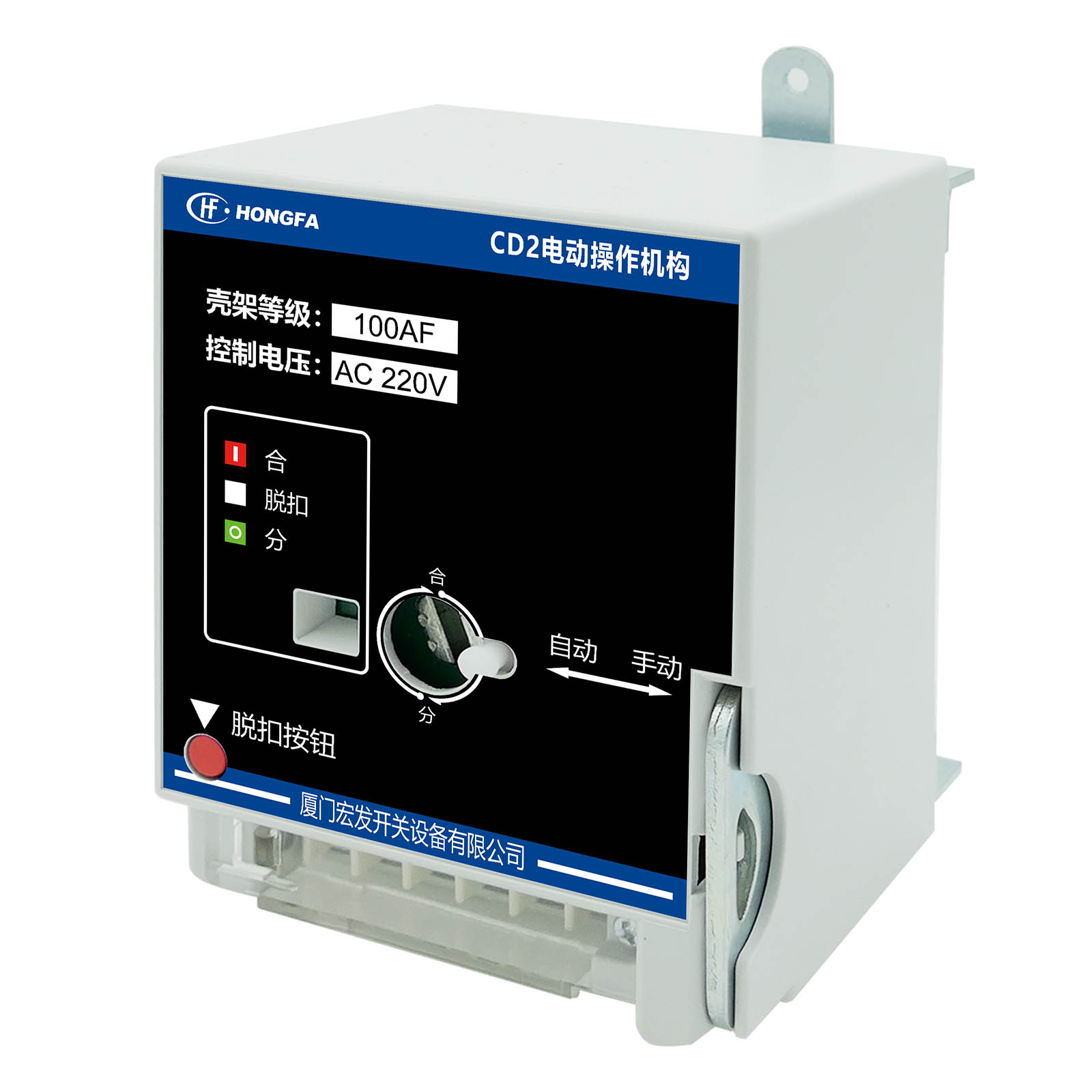

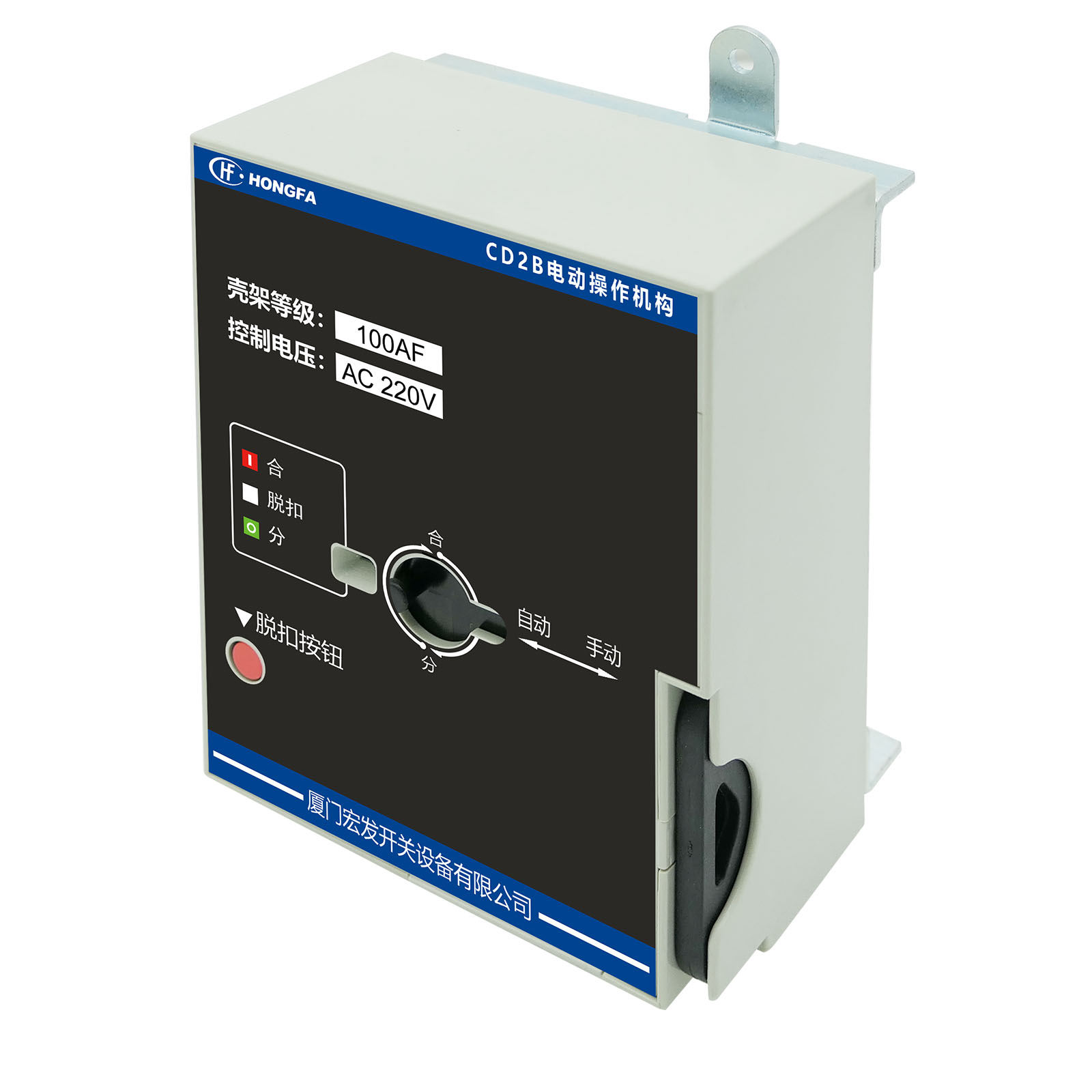

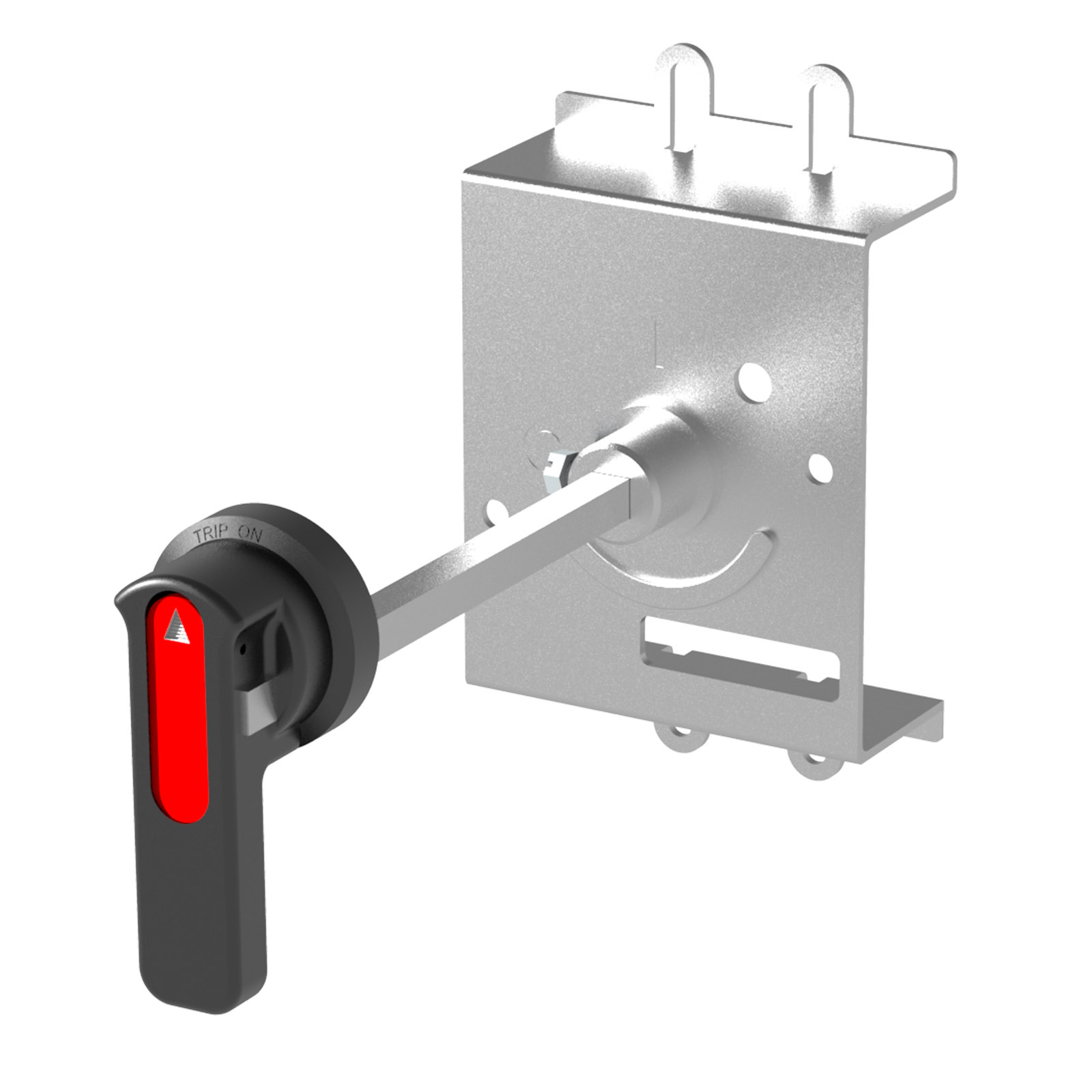

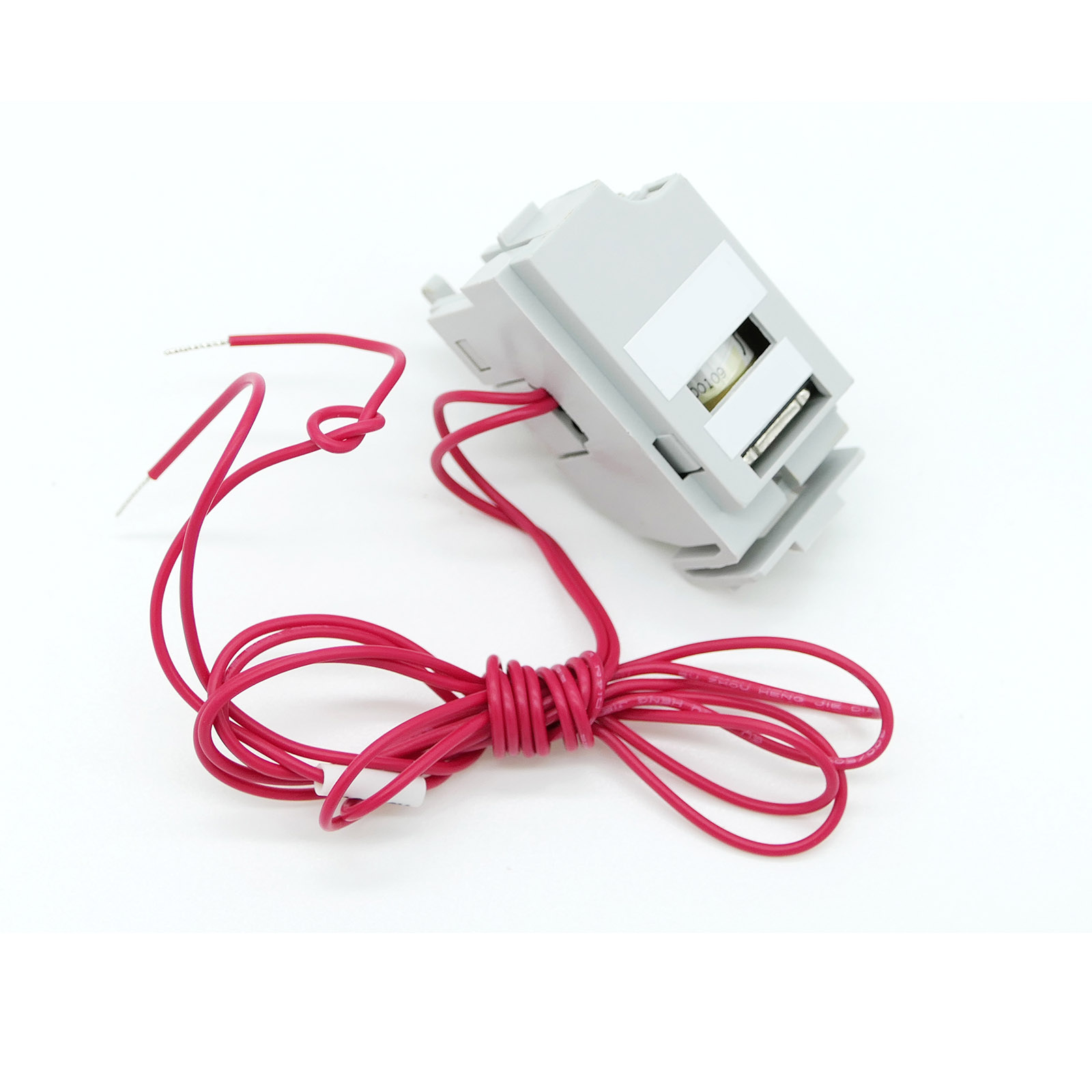

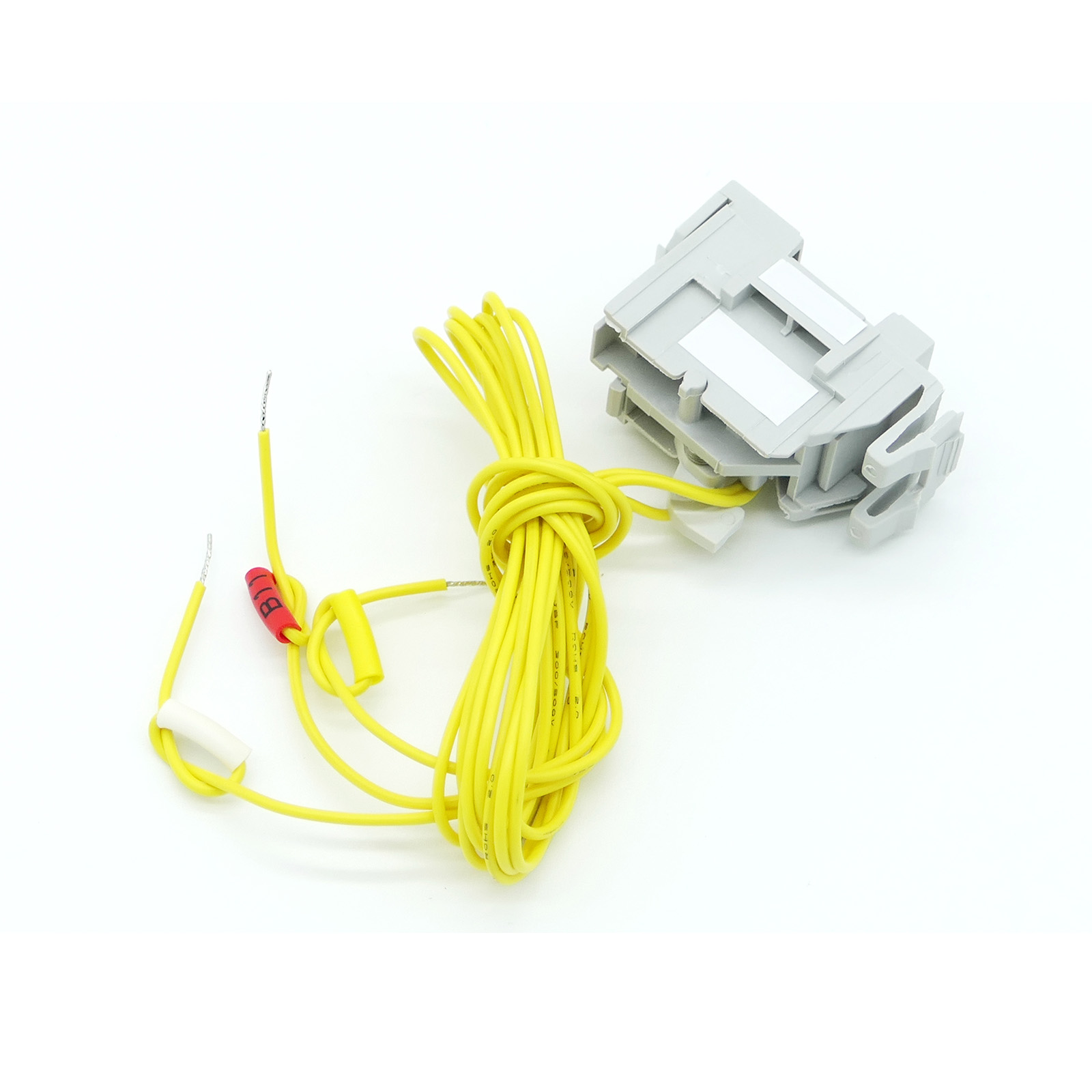

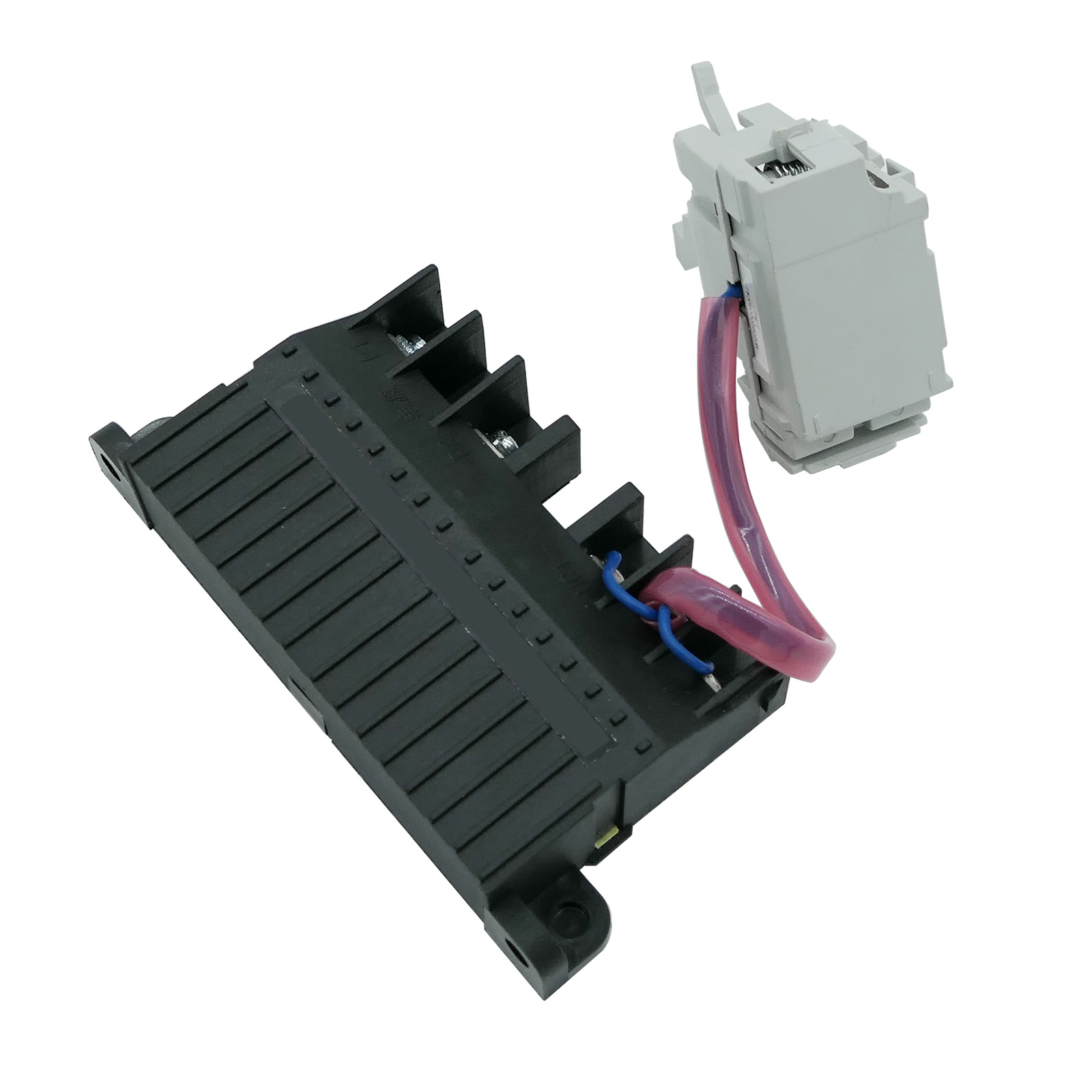

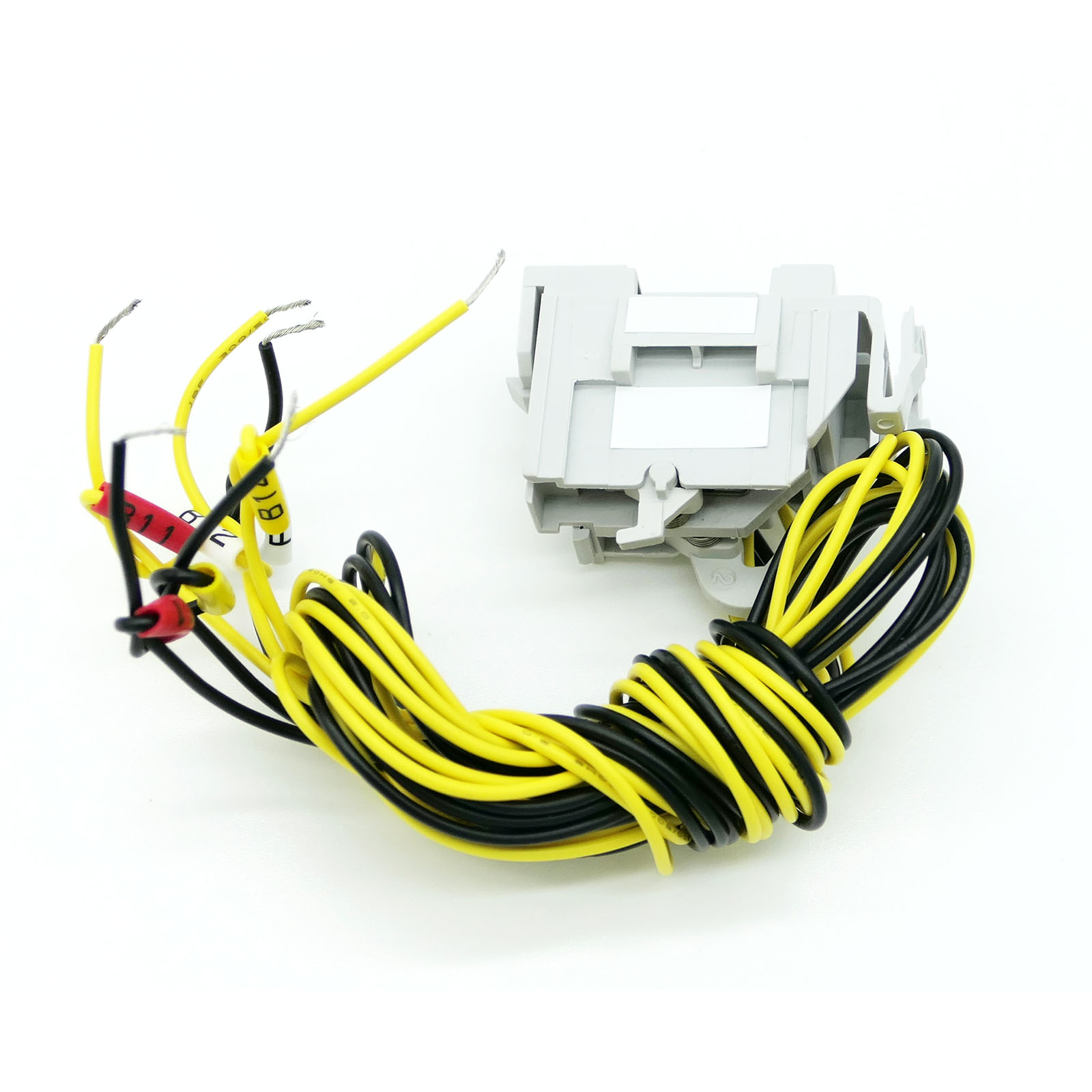

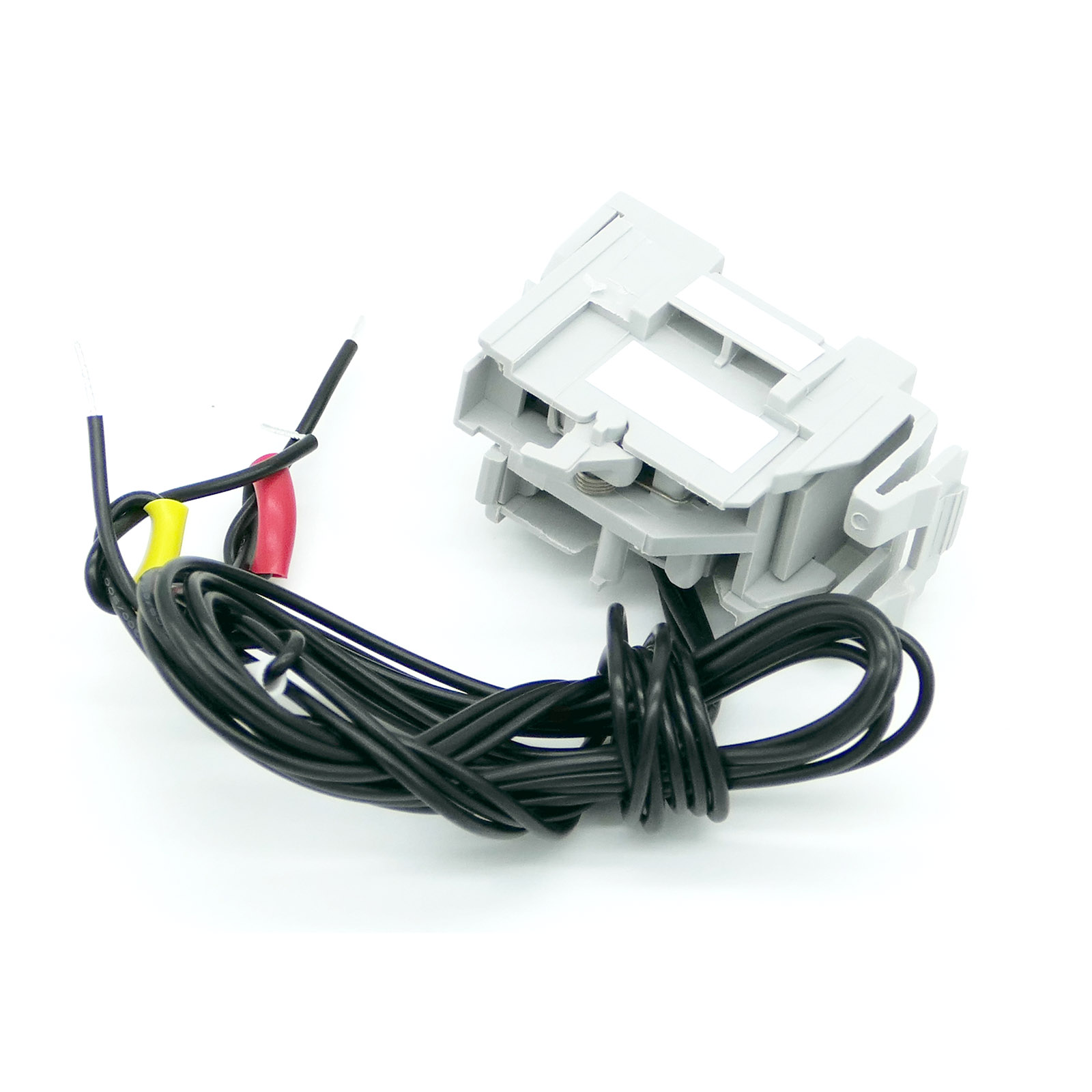

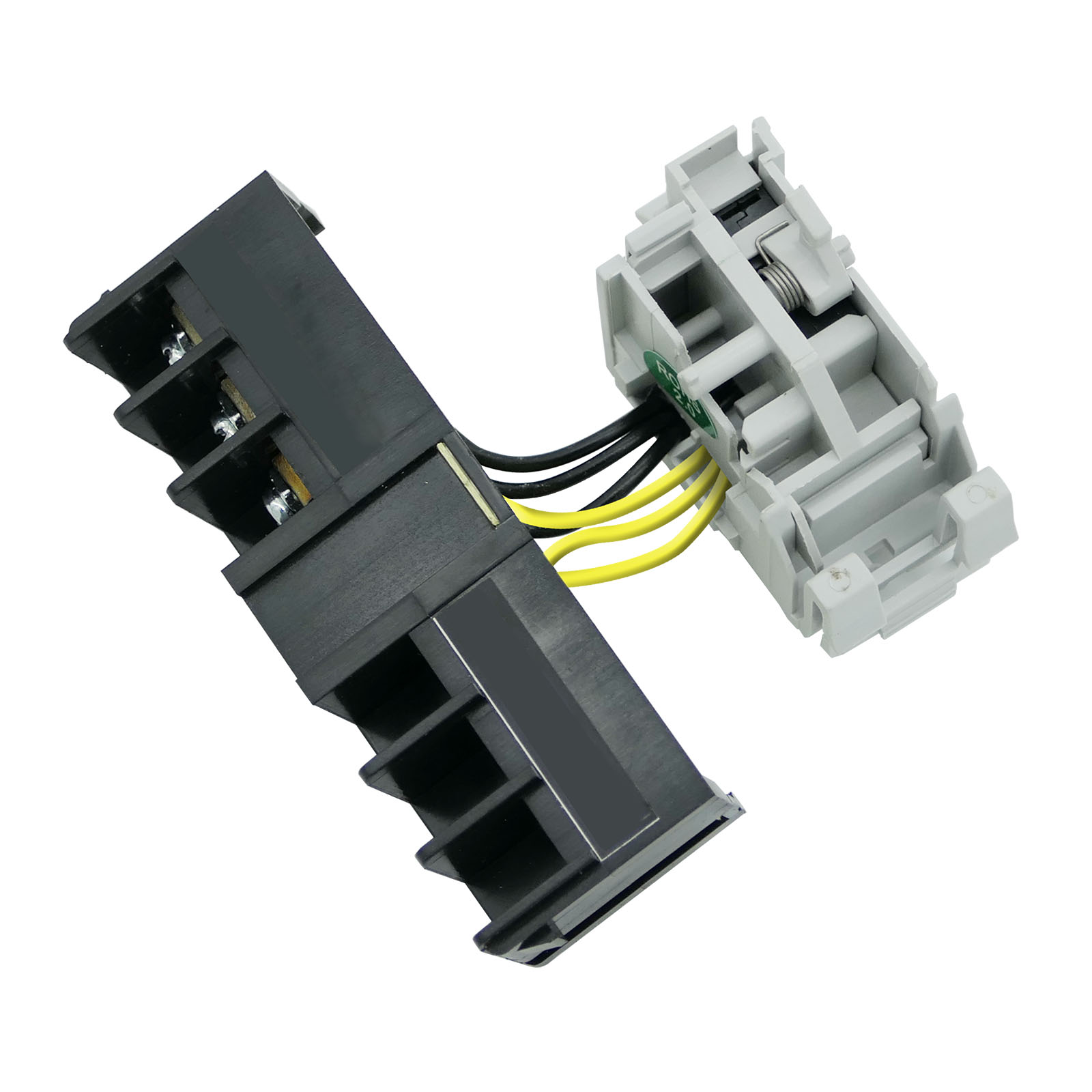

| 附件类型 | 分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构 | ||

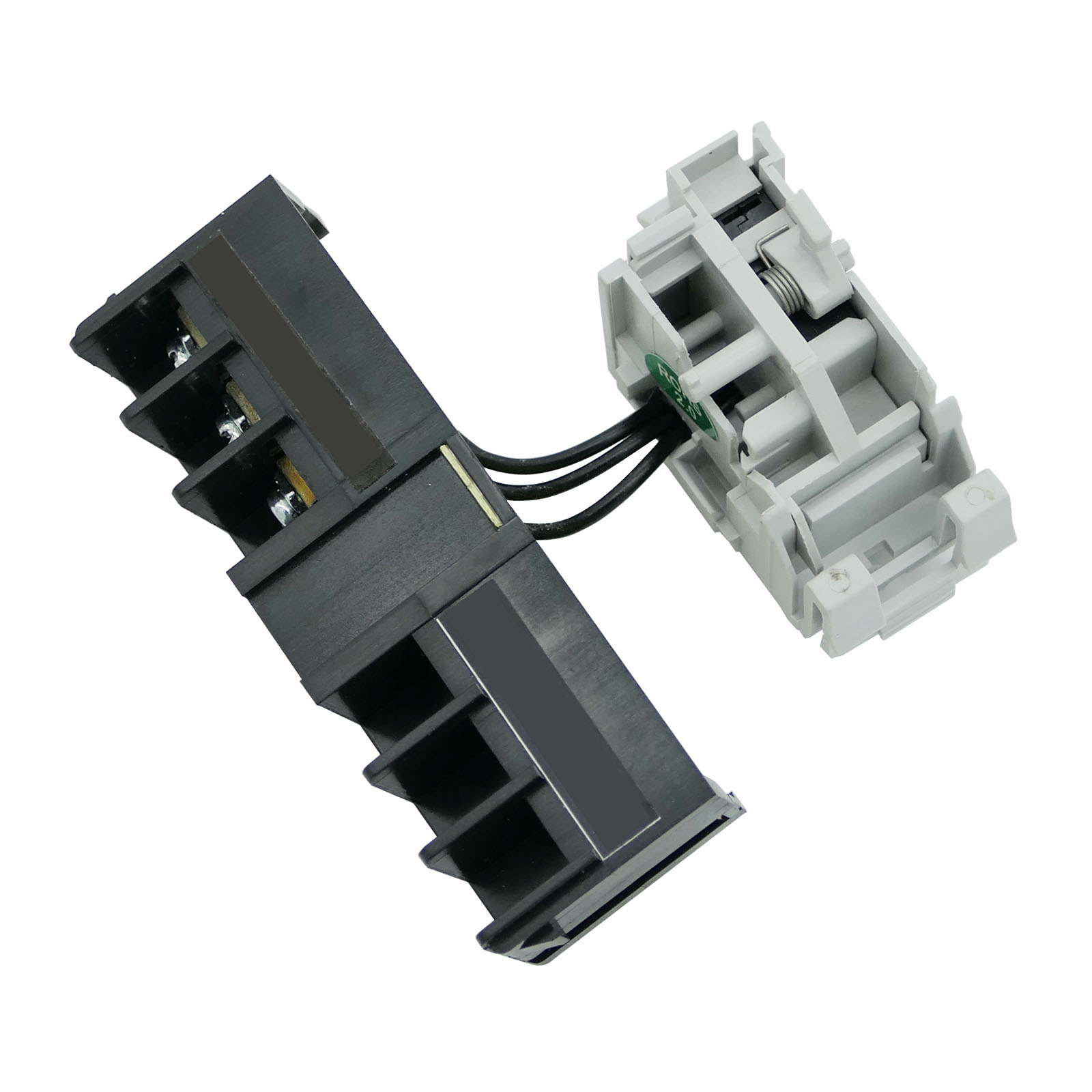

| 接线方式 | 板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线 | ||
| 机械寿命 | 20000次 | ||
| 电气寿命 | 8000次（AC400V） | ||
| 高度 | 155mm | ||
| 宽度（3P/4P） | 90/120mm | ||
| 深度（背部到手柄） | 105mm | ||
| 产品重量（3P/4P） | 1.6/2.5kg | ||
| 符合标准 | IEC 60947-2 GB/T 14048.2 | ||
| 产品认证 | CCC CB | ||
| 环境 | |||
| IP 保护等级 | IP20 | ||
| 污染等级 | 3级 | ||
| 运行温度 | -25℃~+70 °C（大于40°C应考虑降容） | ||
| 贮存环境温度 | -40℃~+70 °C | ||
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 | ||
| 包装单位 | |||
| 型号 | 3P | 4P | |
| 包装的单位类型（按台） | 台 | ||
| 包装数量 | 1 | ||
| 包装高度 | 15.6cm | 15.6cm | |
| 包装宽度 | 17.2cm | 20.1cm | |
| 包装长度 | 20.1cm | 20.2cm | |
| 包装重量 | 1.95kg | 2.89kg | |
| 包装的单位类型（按箱） 台 | |||
| 包装数量 | 8 | 8 | |
| 包装高度 | 33.3cm | 33.3cm | |
| 包装宽度 | 35.5cm | 41.3cm | |
| 包装长度 | 41.5cm | 41.7cm | |
| 包装重量 | 15.6kg | 23kg | |
| 合同保修 | |||
| 合同保修 | 24个月 | ||
