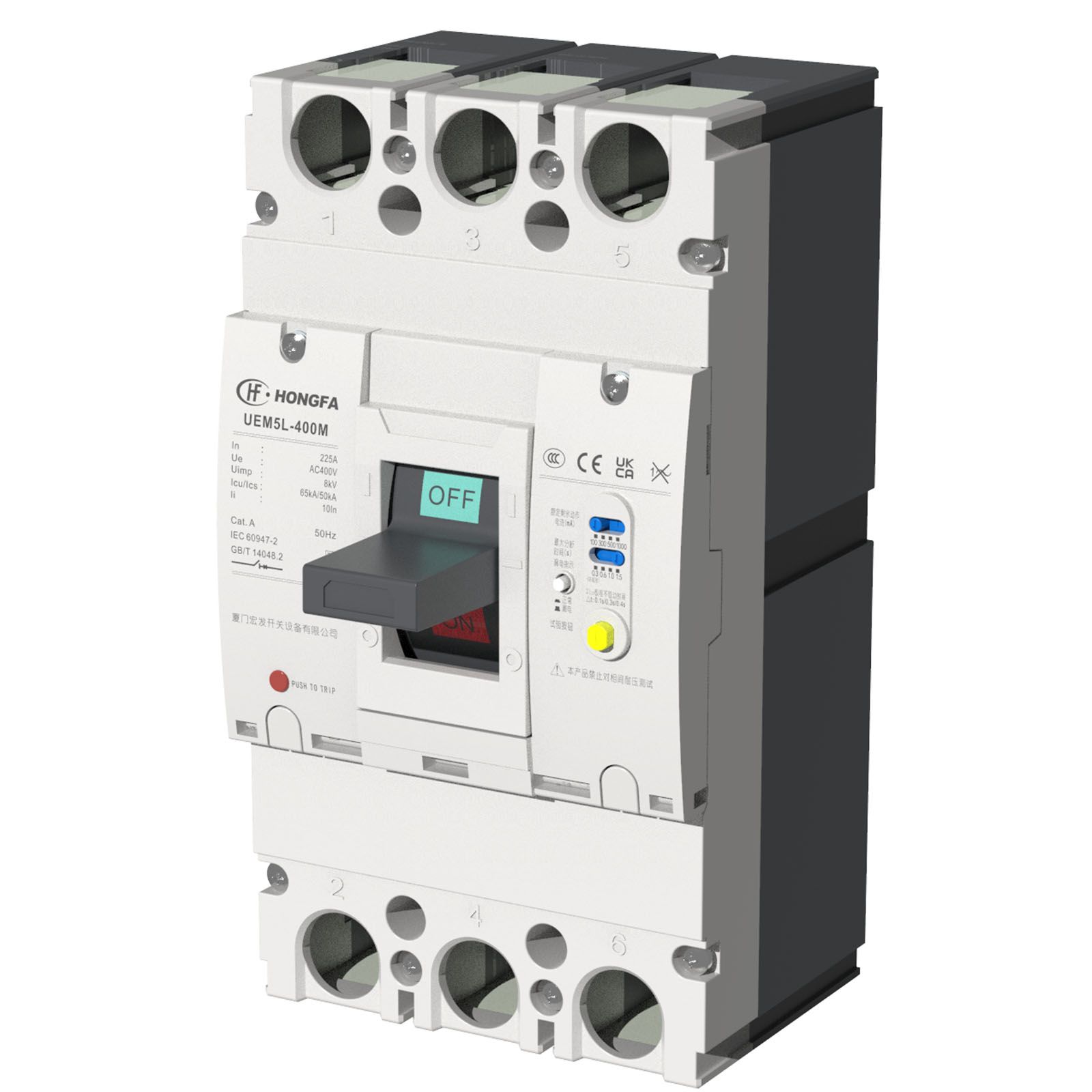

UEM5L-400

塑壳断路器

属于 UEM5L 系列

我要采购

联系支持人员

产品已取得认证：

主要文档

产品参数表.pdf

UEM5L 产品选型手册.pdf

产品3D模型.rar

UEM5L 产品使用说明书.pdf

本产品兼容

产品特点

高性能 : 基座、盖、转轴等绝缘部件选用热固性复合材料压制，具有高强度和高绝缘性能

高可靠 : 独特的触头设计，分断速度快，脱扣力小

功耗低 : 触点采用银石墨合金（Ag 含量 95%），触点阻值小，发热量低

模块化 : 旋转翻盖结构设计 , 附件安装方便

快速灭弧 : 采用先进的“磁吹”和“气吹”技术，使电弧快速熄灭

接线灵活 : 进线端接线的正负电极可逆，接线灵活

技术参数

主要信息
产品系列	UEM5L
产品名称	剩余电流保护塑料外壳式断路器
型号命名	UEM5L-400
产品类型	断路器
产品应用	配电保护
极数	3P（1）、4P
补充信息
漏电流保护	漏电跳闸保护，漏电报警不脱扣
额定电流 [In]	225A、250A、315A、350A、400A
控制类型	手柄直接操作手动机构操作电动机构操作
电网类型	AC
电网频率	50Hz
分断能力	M、H、R
额定工作电压 [Ue]	AC400V
额定极限短路分断能力[Icu]	M型：Icu=65kA（AC400V） H型：Icu=85kA（AC400V） R型：Icu=100kA（AC400V）
额定运行短路分断能力 [Ics]	M型：Ics=50kA（AC400V） H型：Ics=65kA（AC400V） R型：Ics=75kA（AC400V）
飞弧距离	≤50mm
额定冲击耐受电压 [Uimp]	8kV
额定绝缘电压 [Ui]	800V
脱扣器类型	单磁式，热磁式
保护类型	过载保护（热保护）短路瞬时保护（磁保护）漏电保护漏电报警不脱扣
非延时型额定剩余动作电流 I△n（mA）	100/300/500/1000 可调
非延时型5I△n 最大断开时间（s）	0.04
延时型额定剩余动作电流 I△n（mA）	100/300/500/1000 可调
延时型△n 最大断开时间（s）	V:0.8, 2.0, 2.5/W:0.6, 1.0, 1.5 VA:0.8, 2.0, 2.5/WA:0.6, 1.0, 1.5
延时型 2I△n 极限不驱动时间 ΔT（s）	V:0.2, 0.5, 1.0/W:0.1, 0.3, 0.4 VA:0.2, 0.5, 1.0/WA:0.1, 0.3, 0.4
隔离功能	适用
选择性类别	A
N极保护类型（4极产品）	N 极不带保护且始终接通 N 极不带保护与其他三极一起分合 N 极带过电流保护与其他三极一起分合 N 极带过电流保护且始终接通
极间距	44mm
接线螺钉规格	M10
紧固扭矩	17.7～22.6 N·m

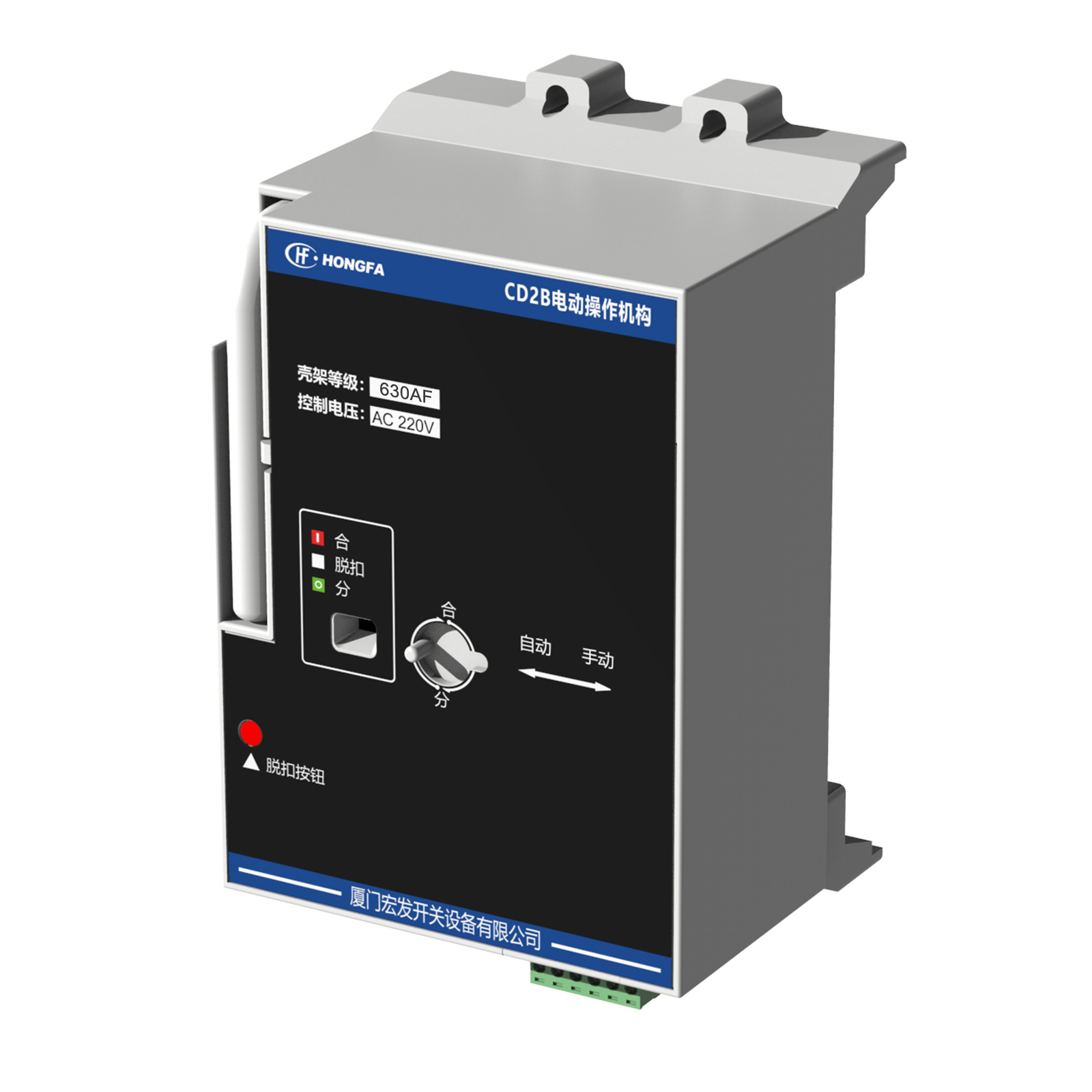

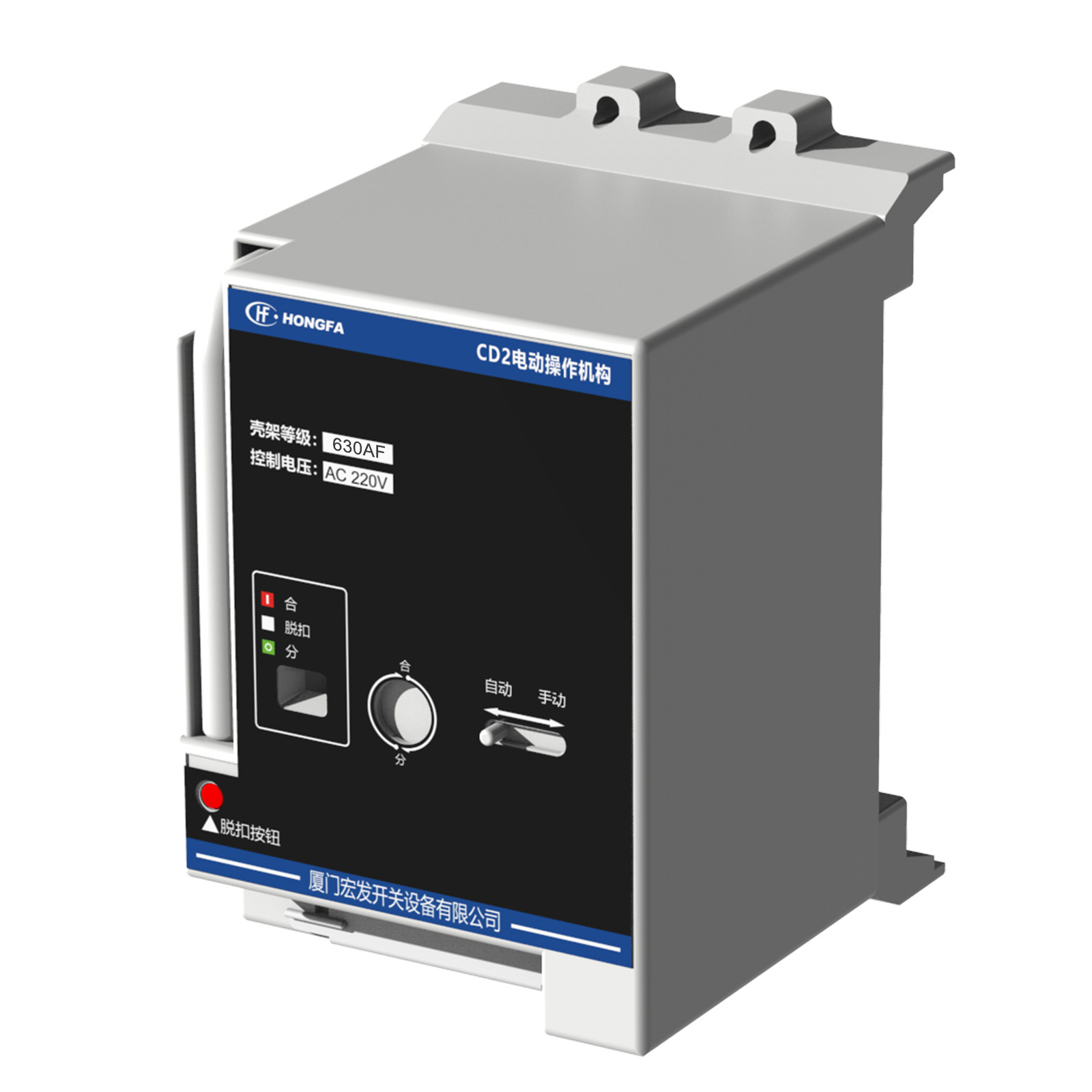

附件类型	分励脱扣器，辅助触头，报警触头，欠压脱扣器，手动操作机构，电动操作机构
接线方式	板前接线（不带接线排），板前接线（带接线排），板后接线，插入式接线、抽出式接线
机械寿命	10000次
电气寿命	7500次（AC400V）
高度	257mm
宽度（3P/4P）	140/184mm
深度（背部到手柄）	154mm
产品重量（3P/4P）	6.2/8.0kg
符合标准	IEC 60947-2 GB/T 14048.2
产品认证	CCC CB
环境
IP 保护等级	IP20
污染等级	3级
运行温度	-25℃~+70 °C（大于40°C应考虑降容）
贮存环境温度	-40℃~+70 °C
工作海拔	≤2000m 超过2000m时应考虑降容
包装单位
型号	3P		4P
包装的单位类型（按台）	台
包装数量	1
包装高度	18.5cm	18.5cm
包装宽度	22cm	26.5cm
包装长度	37.8cm	37.8cm
包装重量	6.86kg	8.76kg
包装的单位类型（按箱）台
包装数量	2	2
包装高度	19.5cm	19.5cm
包装宽度	38.5cm	38.5cm
包装长度	45.5cm	54.5cm
包装重量	13.72kg	17.52kg
合同保修
合同保修	24个月
