| 主要信息 | |
| 产品系列 | UEM5 |

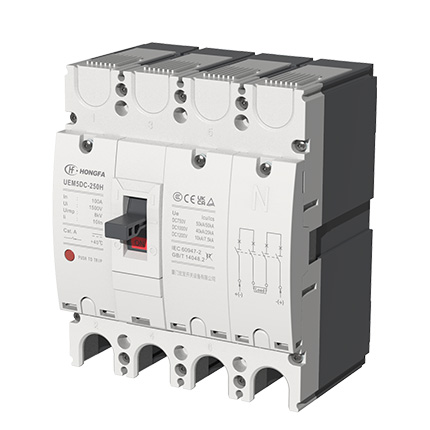

| 产品名称 | 直流塑料外壳式断路器 |
| 型号命名 | UEM5DC-630 |
| 产品类型 | 断路器 |
| 产品应用 | 光伏发电、电力系统、轨道交通和电力机车、直流电源等直流配电系统 |
| 极数 | 4P |
| 额定电流 [In] | 250A、315A、350A、400A、500A、630A |
| 脱扣器类型 | 电磁式、热磁式 |
| 额定工作电压 [Ue] | DC750V、DC1000V |
| 使用类别 | A |
| 保护功能 | 过载、短路 |

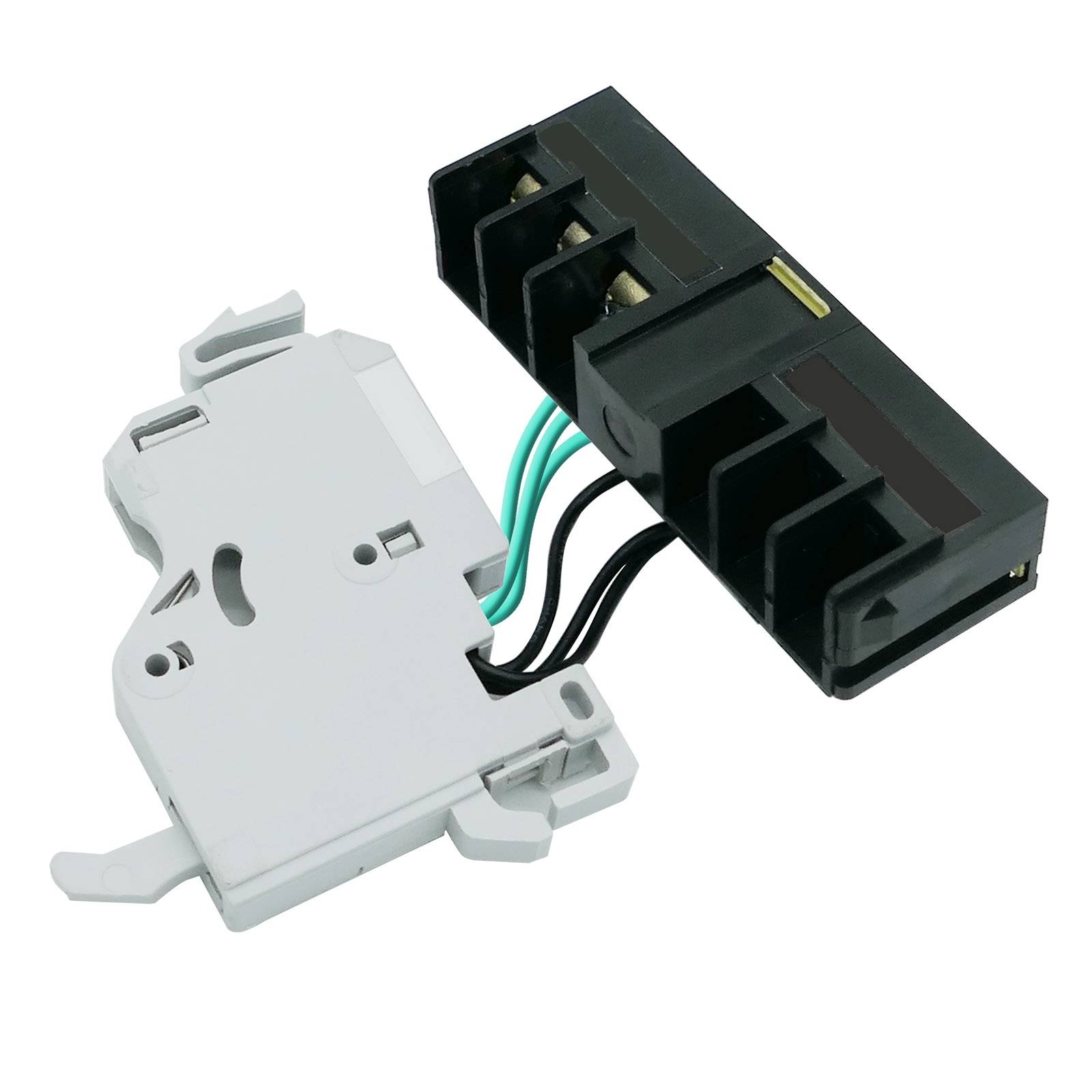

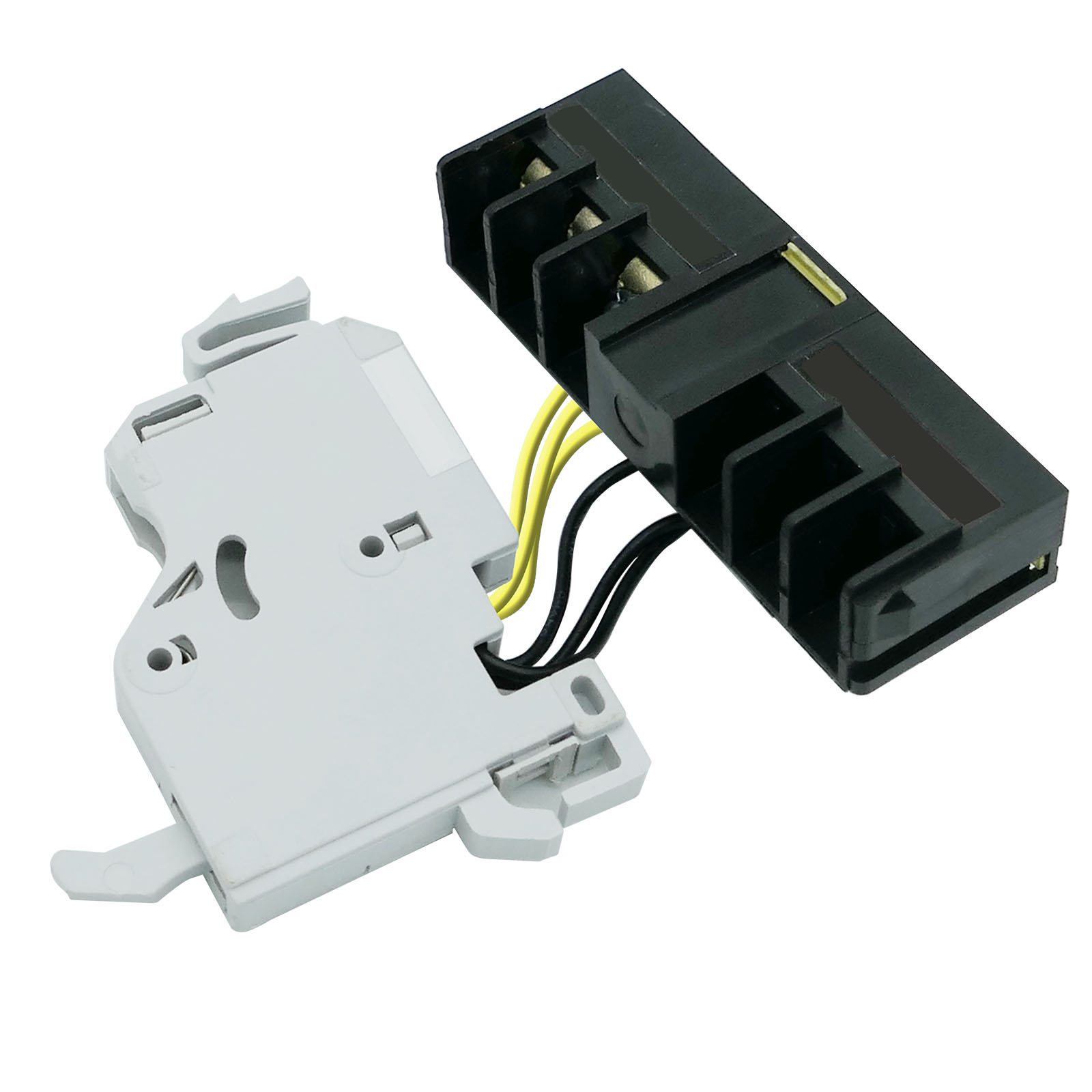

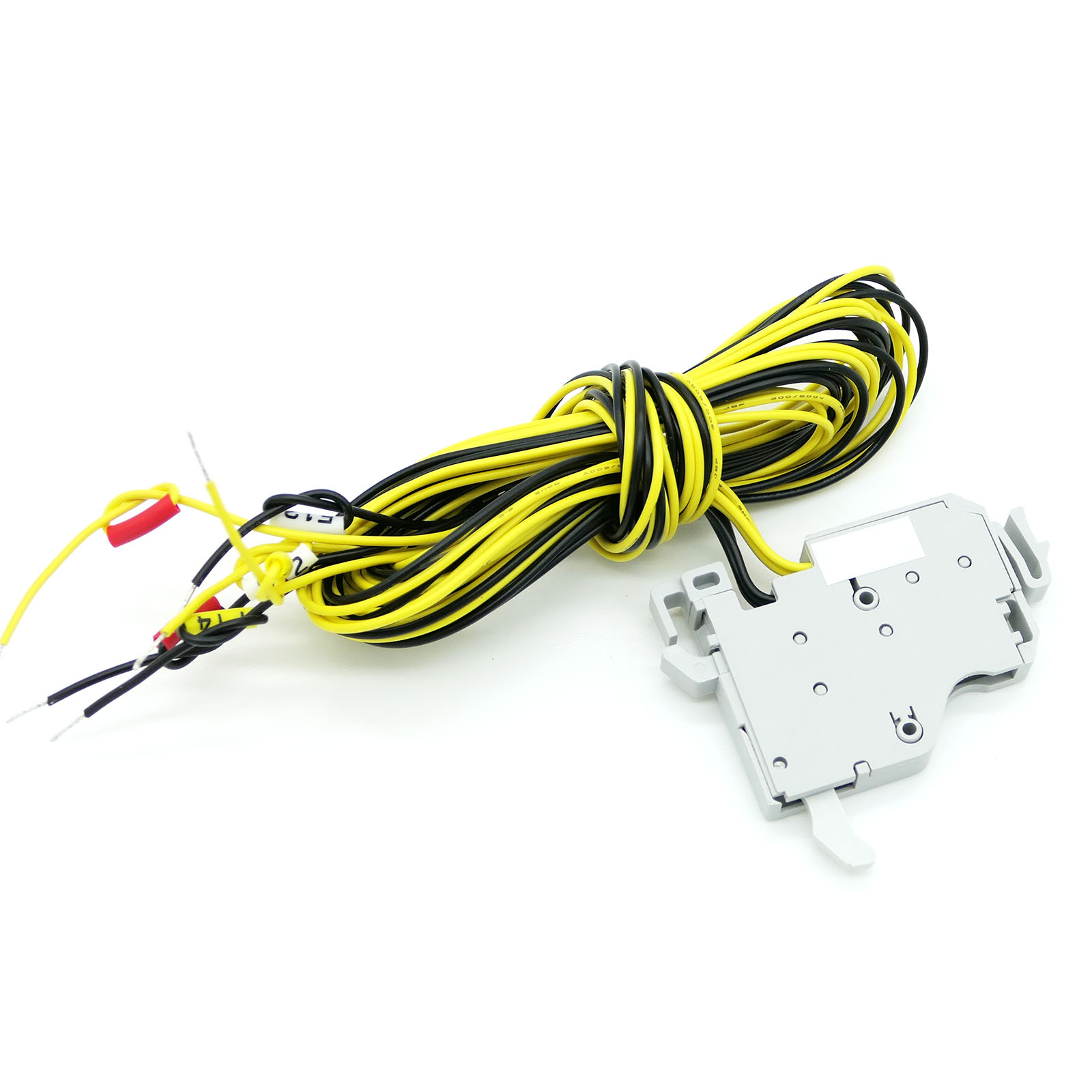

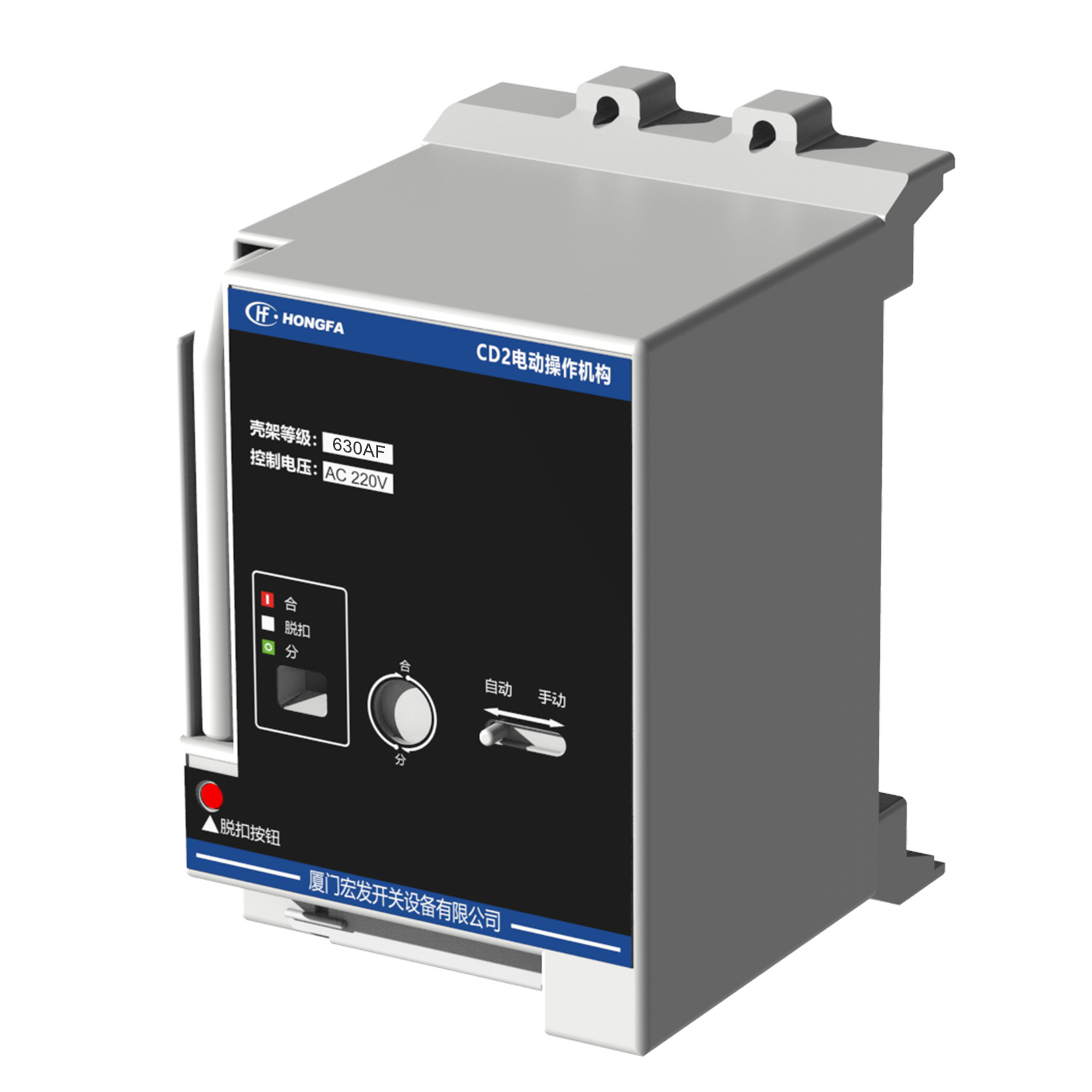

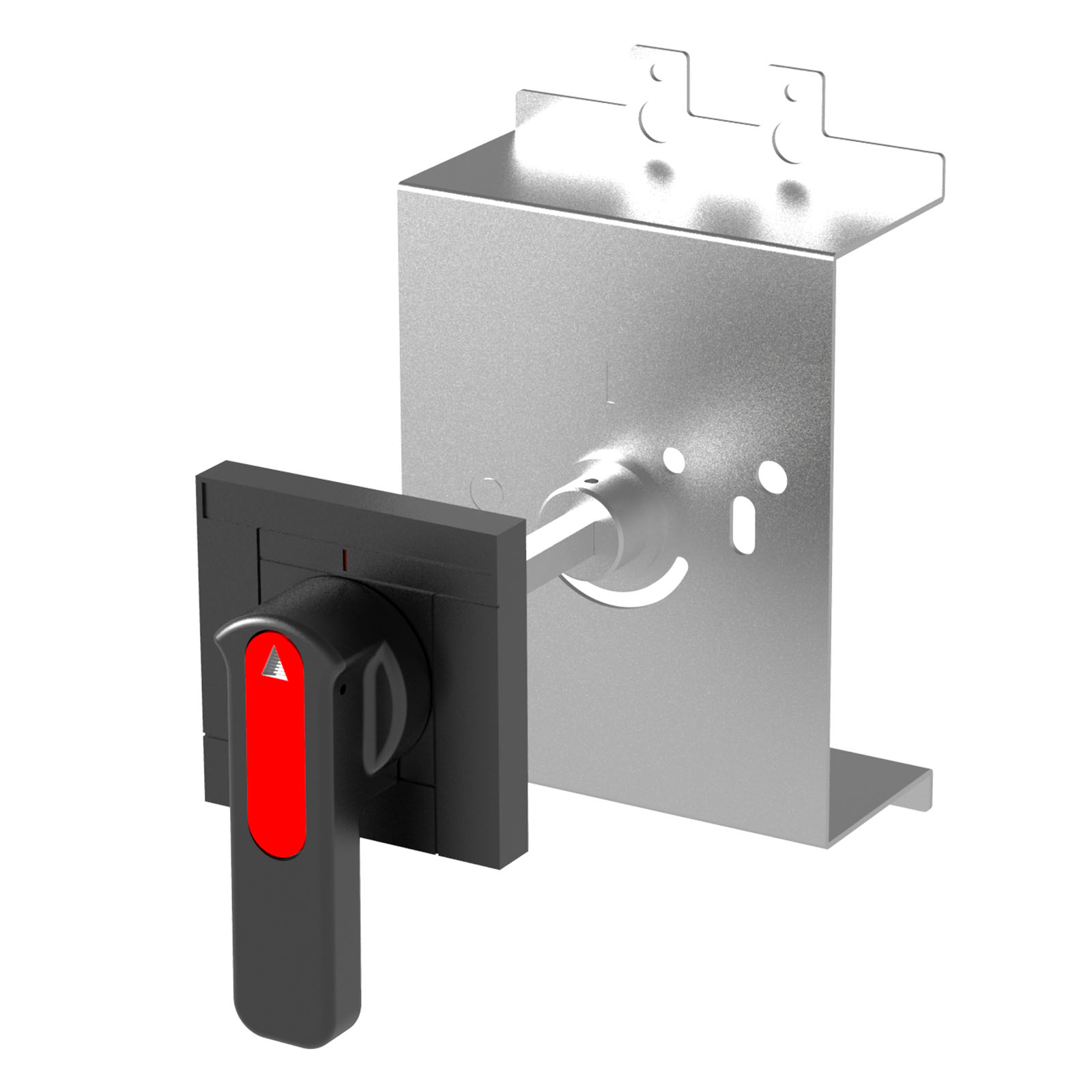

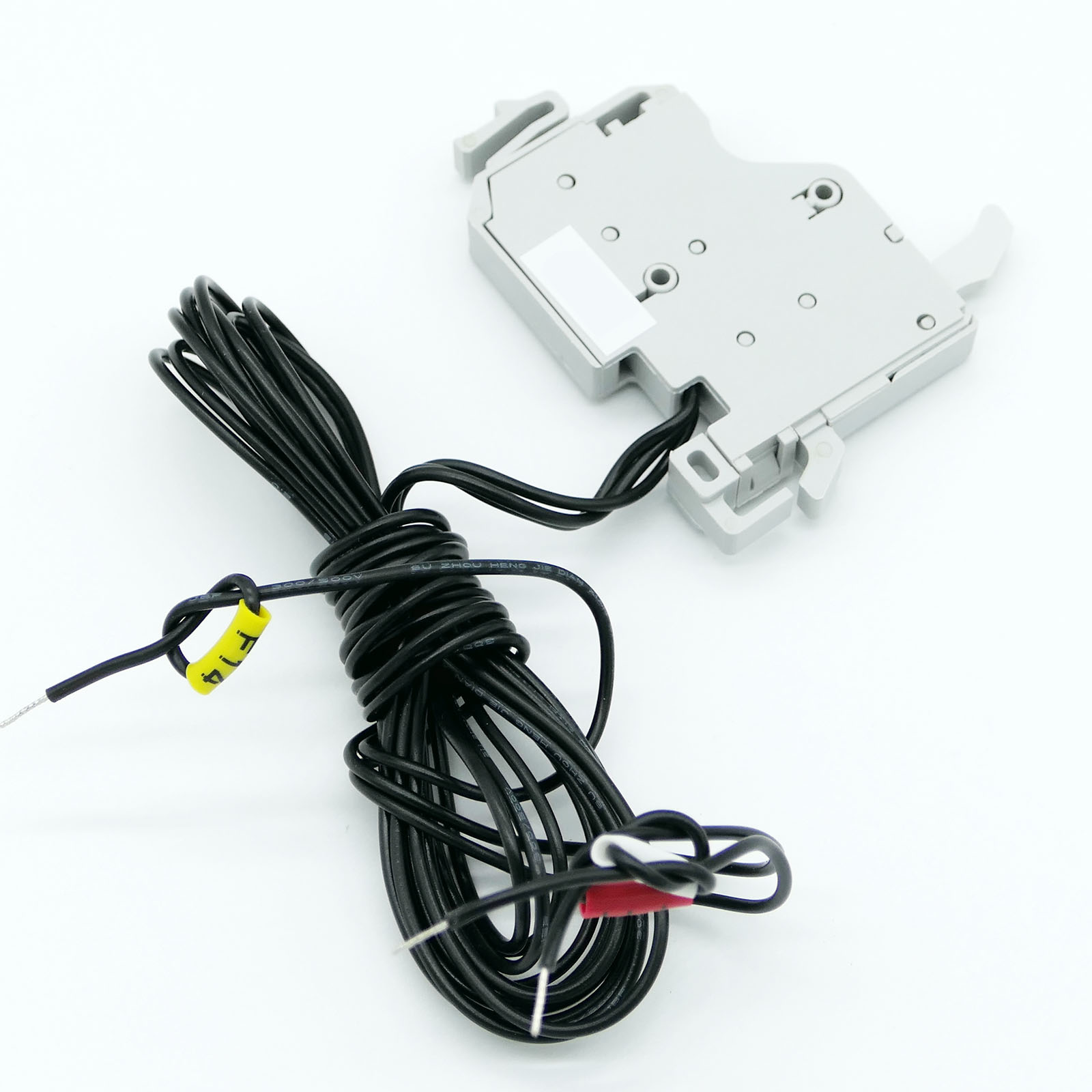

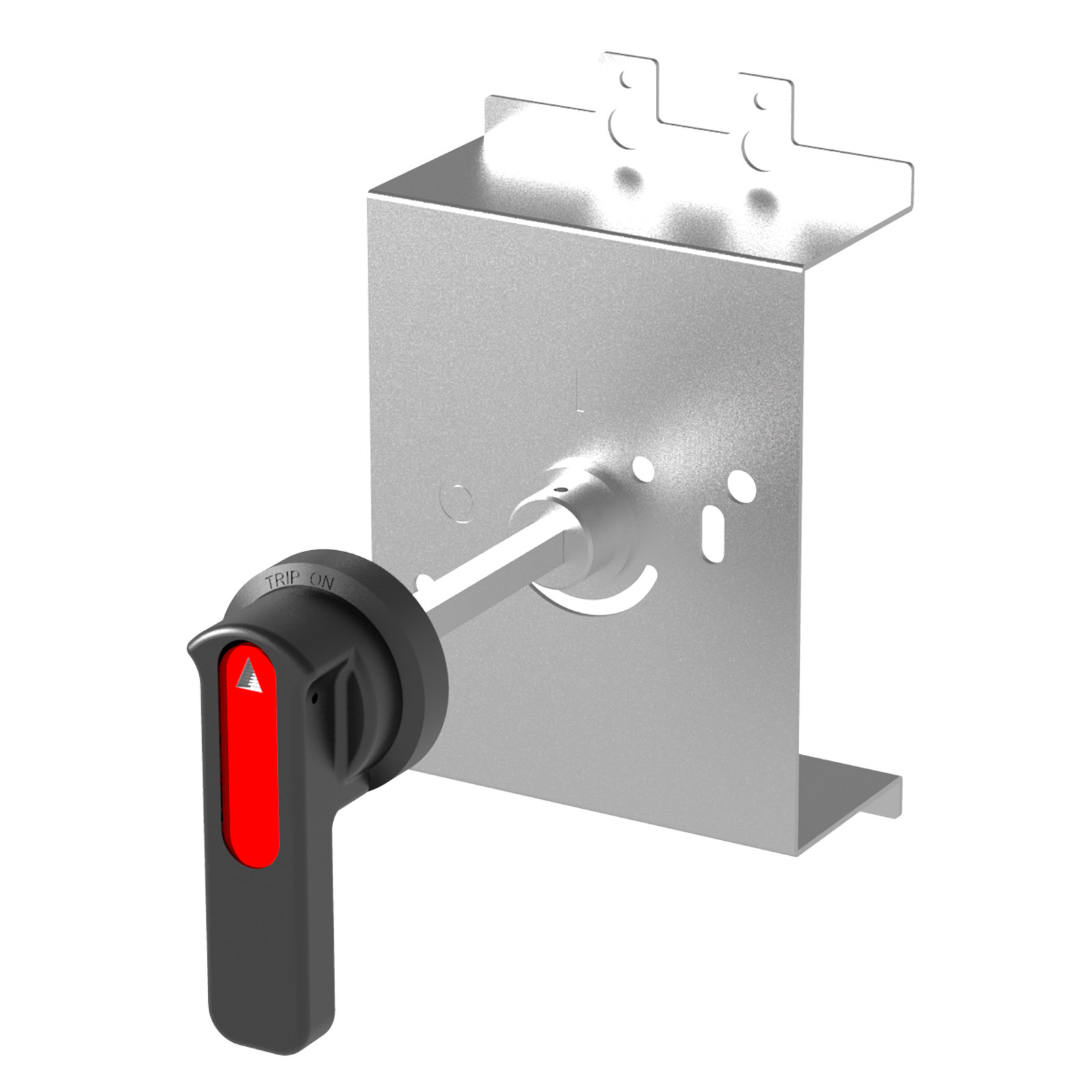

| 附件类型 | 分励脱扣器、辅助触头、辅助触头、手动操作机构、电动操作机构 |
| 接线方式 | G型4极串（无630A），H型4极串 |
| 安装类型 | 固定式 |
| 补充信息 | |
| 额定极限短路分断能力[Icu] | 50kA （ DC750V ）、40kA （ DC1000V ） |
| 额定运行短路分断能力 [Ics] | 50kA （ DC750V ）、20kA （ DC1000V ） |
| 额定绝缘电压 [Ui] | 1500V |
| 额定冲击耐受电压 [Uimp] | 8000V |
| 相间距 | 44mm |
| 飞弧距离 | 50mm |
| 机械寿命 | 5000 次 |
| 电气寿命 | 1000次（DC1000V） |
| 高度 | 257mm |
| 宽度 | 184mm |
| 深度（背部到手柄） | 154mm |
| 产品重量 | 10kg |
| 符合标准 | GB/T 14048.2 IEC 60947-2 |
| 产品认证 | TUV CCC CB CE |
| 环境 | |
| 污染等级 | 3级 |
| 运行温度 | -40℃~+70 °C |
| 贮存环境温度 | -40℃~+70 °C |
| 工作海拔 | ≤2000m 超过2000m时应考虑降容 |
| 合同保修 | |
| 合同保修 | 18个月 |
