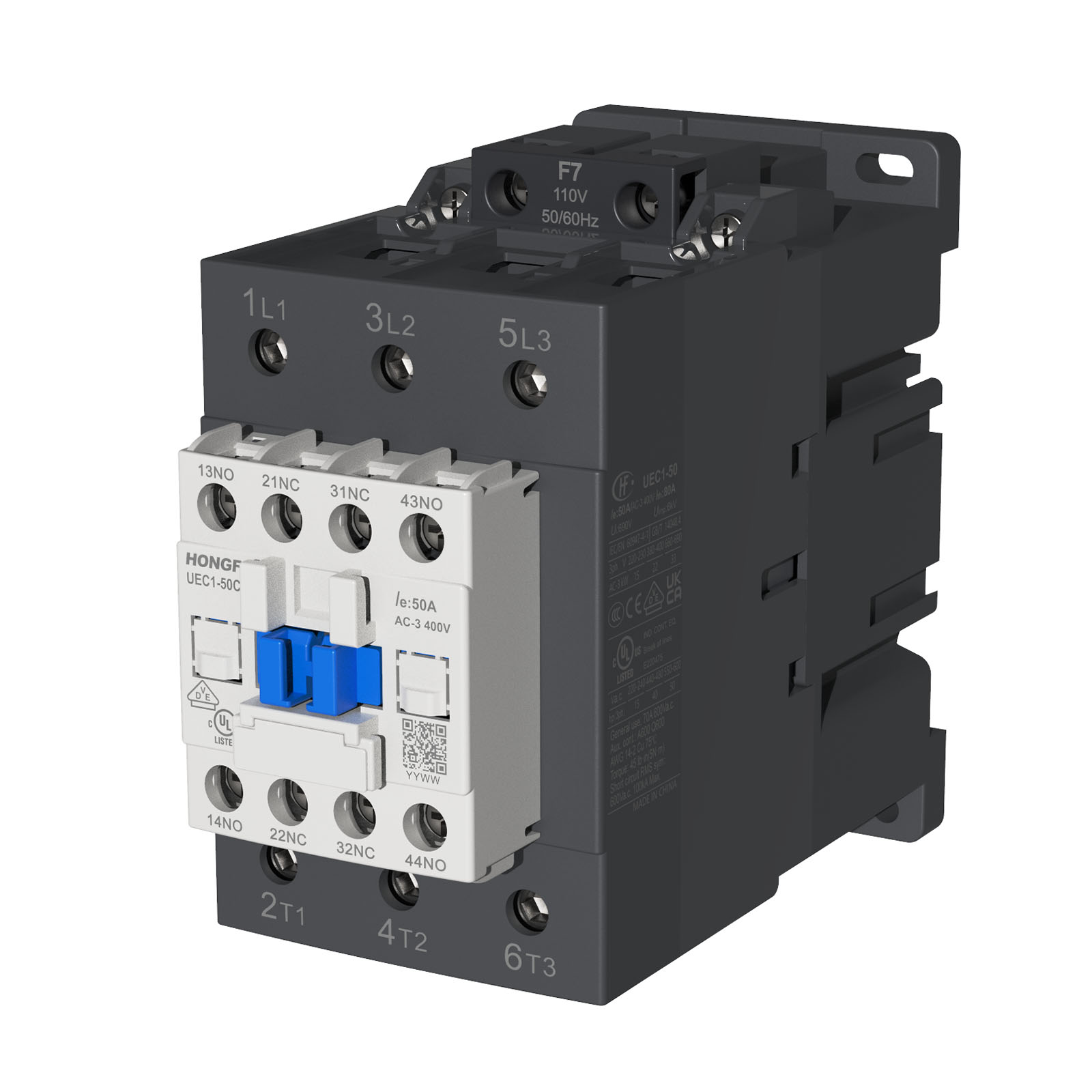

| 主要信息 | |
| 产品系列 | UEC1 |
| 产品类型 | 交流接触器 |
| 产品型号 | UEC1-50C |
| 接触器应用领域 | 应用于电动机负载、电源控制等 应用于无感或微感负载、电阻炉等 |
| 使用类别 | AC-3 AC-4 AC-1 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: ≤ 690 V AC 50/60Hz |
| 额定工作电流 [Ie] | 80 A 60 °C 在…上 ≤ 690 V AC AC-1 适用 电源回路 50 A 60 °C 在…上 ≤ 400 V AC AC-3 适用 电源回路 |
控制电压 [Us] （AC 50/60Hz） | 电压 V：24 36 42 48 110 115 127 220 230 240 380 400 415 |
| 代码 : B7 CC7 D7 E7 F7 FE7 FC7 M7 P7 U7 Q7 V7 N7 | |
| 补充信息 | |
| 电动机功率 (kW) | 15 kW 在…上 220/230 V AC 50/60 Hz (AC-3) 22 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 33 kW 在…上 660/690 V AC 50/60 Hz (AC-3) |
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 10 A 在…上 ≤60 °C 适用 信号回路 80 A 在…上 ≤60 °C 适用 电源回路 |
| 额定短时耐受电流 [Icw] | 400 A 在…上 ≤40 °C - 10 秒 适用 电源回路 810 A 在…上 ≤40 °C - 1 秒 适用 电源回路 84 A 在…上 ≤40 °C - 10 分钟 适用 电源回路 208 A 在…上 ≤40 °C - 1 分钟 适用 电源回路 |
| 与接触器配合使用的熔丝 | 80 A gG 在…上 ≤ 690 V 配合 2 型 适用 电源回路 |
| 10 A gG 适用 信号回路 符合 IEC 60947-5-1 | |
| 平均阻抗 | 1.5 mΩ - Ith 50 Hz 适用 电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-5-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 机械寿命 | 5 M cycles |
| 电气寿命 | 0.9 M cycles 50A AC-3 Ue条件下 ≤ 400 V |
| 控制回路特性 | AC 在…上 50/60 Hz |
| 浪涌抑制模块 | 无内置浪涌抑制模块 |
| 控制电压限额 | 0.8...1.1 Us -40…60 °C 运行 50Hz 0.85...1.1 Us -40…60 °C 运行 60 Hz 0.2...0.75 Us -40…60 °C 释放 50/60 Hz |
| 吸合功耗 (VA) | 105VA 50 Hz 25 °C |
| 保持功耗 (VA) | 20VA 50 Hz 25°C |
| 动作时间 | 电源回路：12…26 ms 闭合，4…19 ms 分断 信号回路（NO）：15…26 ms 闭合，4…19 ms 分断 信号回路（NC）：4…19 ms 分断, 12…32 ms 闭合 |
| 最大操作频率 | 电气：400 次/小时 机械：3600 次/小时 |
| 接线能力 | 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉M3.5，接线端子宽度≤ 8.1mm 电源回路: 螺栓紧固 1根 2.5…35 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 2根 2.5…16 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 1根 2.5…25 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 2根 2.5…16 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 1根 2.5…35 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺栓紧固 2根 2.5…25 mm² 电缆选型: 硬线 不带篐线端子 |
| 紧固扭矩 | 电源回路: 5 N·m 通过 螺栓紧固 用内六角扳手4 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） |
| 辅助触点类型 | 1NO1NC，2NO2NC，其余特殊组合需咨询定制 |
| 最小开关电压 | 24V 适用 信号回路 |
| 最小开关电流 [Imin] | 0.1A 适用 信号回路 |
| 绝缘电阻 | > 10 MΩ 适用 信号回路 |
| 安装方式 | 螺钉安装；35mm或75mm导轨安装 |
| 环境 | |
| 符合标准 | GB/T 14048.4，GB/T 14048.5， IEC/EN 60947-4-1，IEC/EN 60947-5-1， BS EN 60947-4-1，BS EN 60947-5-1，UL 60947-4-1，UL 60947-5-1 |
| 产品认证 | CCC，CE，UKCA，VDE，UL |
| IP 保护等级 | IP20 （适用于正面），可避免手指直接接触 |
| 周围空气温度 | -40…60 °C 运行 60…70 °C 有降容（用于在Us…1.1Us范围工作） -60…80 °C 存储 |
| 工作海拔 | 3000 m 及以下 无降容 |
| 耐火及耐异常高温能力 | 载流塑料支撑件 850 °C 符合 IEC 60695-2-11 |
| 高度 | 112.5 mm |
| 宽度 | 63 mm |
| 深度 | 132 mm |
| 产品重量 | 1.0 kg |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 1只 |
| 包装高度 | 14.6 cm |
| 包装宽度 | 7.2 cm |
| 包装长度 | 12.2 cm |
| 包装重量 | 1.05 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 12只 |
| 包装高度 | 18.8 cm |
| 包装宽度 | 32.5 cm |
| 包装长度 | 41.5 cm |
| 包装重量 | 13.80 kg |
| 可持续性 | |
| REACH法规 | 符合 |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 符合 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
尺寸图

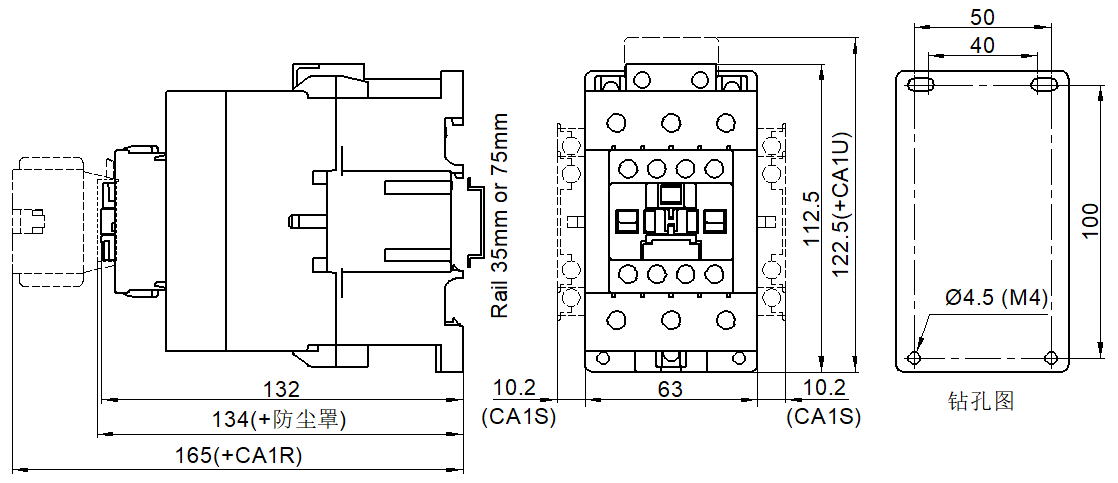

UEC1-40~65（3极）
控制电路：交流
交流接触器：

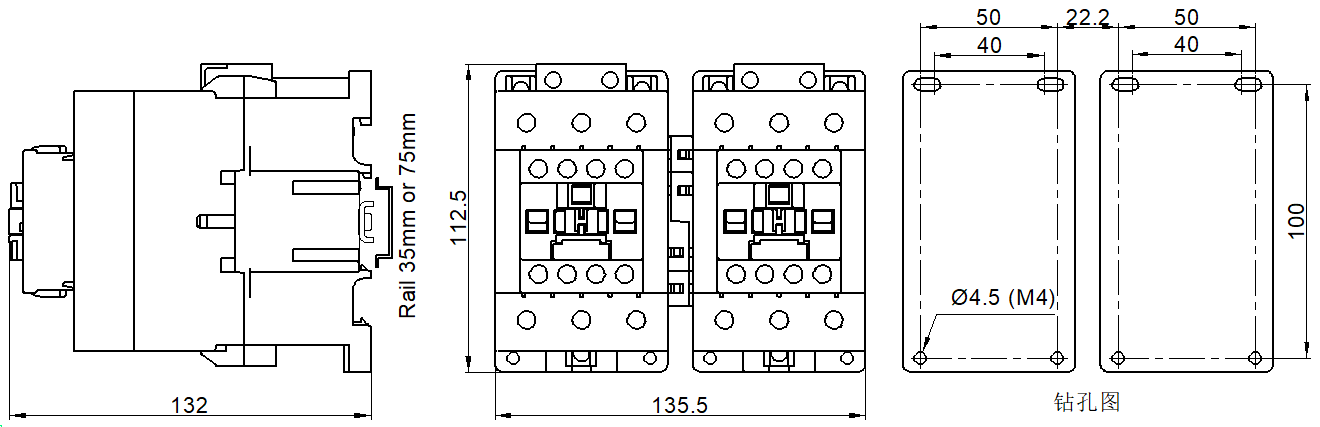

机械联锁接触器
注：单位mm。安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±1.5。
