| 主要信息 | |
| 产品系列 | UEC1 |
| 产品类型 | 交流接触器 |

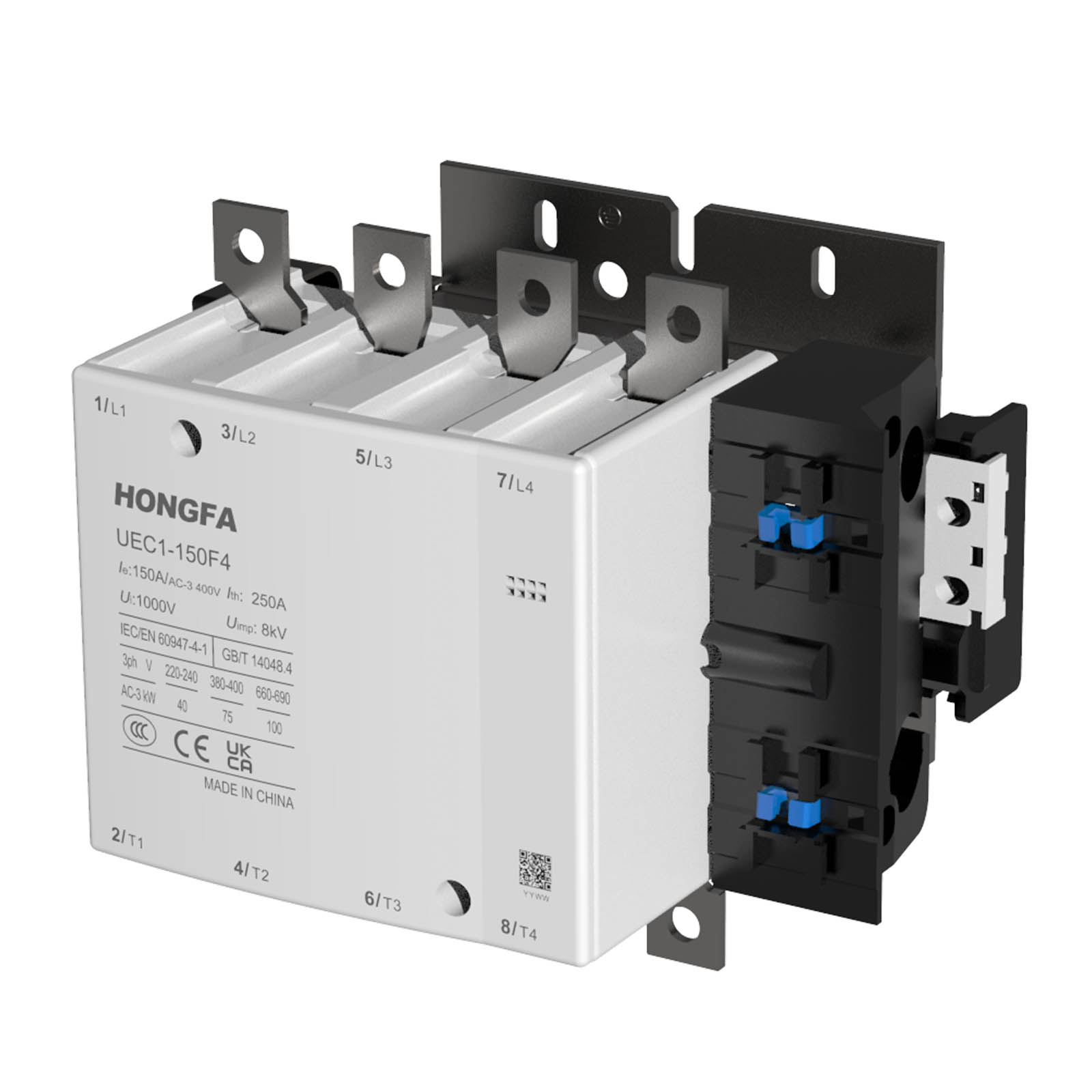

| 产品型号 | UEC1-150F |
| 接触器应用领域 | 应用于电动机负载、电源控制等 应用于无感或微感负载、电阻炉等 |
| 使用类别 | AC-3 AC-4 AC-1 |
| 极数 | 3P |
| 额定工作电压 [Ue] | ≤ 690 V AC 50/60Hz |
| 额定工作电流 [Ie] | 250 A 40 °C 在…上 ≤ 690 V AC AC-1 150 A 40 °C 在…上 ≤ 400 V AC AC-3 |
控制电压 [Us]
| 电压 V DC : 24 48 110 220 |
| 代码 : BD ED FD MD | |
| 补充信息 | |
| 电动机功率 (kW) | 40 kW 在…上 220/240 V AC 50/60 Hz (AC-3) 75 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 80 kW 在…上 415 V AC 50/60 Hz (AC-3) 80 kW 在…上 440 V AC 50/60 Hz (AC-3) 90 kW 在…上 500 V AC 50/60 Hz (AC-3) 100 kW 在…上 660/690 V AC 50/60 Hz (AC-3) |
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 250 A 在…上 ≤40 °C |
| 额定短时耐受电流 [Icw] | 1200 A 在…上 ≤40 °C - 10 秒 700 A 在…上 ≤40 °C - 30 秒 600 A 在…上 ≤40 °C - 1 分钟 450 A 在…上 ≤40 °C - 3 分钟 350 A 在…上 ≤40 °C - 10 分钟 |
| 与接触器配合使用的熔丝 | 250 A gG 在…上 ≤ 400 V 配合 2 型 |
| 平均阻抗 | 0.35 mΩ - Ith 50 Hz |
| 额定绝缘电压 [Ui] | 1000V |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 8 kV |
| 机械寿命 | 3 M cycles |
| 电气寿命 | 0.6 M cycles 150A AC-3 Ue条件下 ≤ 400 V |
| 控制回路特性 | 直流DC |
| 控制电压限额 | 0.85...1.1 Us -5…40 °C 运行 0.1...0.75 Us -5…40 °C 释放 |
| 吸合功耗 (VA) | 543...834 VA 25 °C |
| 保持功耗 (VA) | 3.9...4.9 VA 25 °C |
| 动作时间 | 30…40 ms 闭合，30…50 ms 分断 |
| 最大操作频率 | 电气：600 次/小时 机械：1200 次/小时 |
| 接线能力 | 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉M3.5，接线端子宽度≤ 8.1mm 电源回路: 线排 2个 线排截面积：20×3 电源回路: 带接线片的电缆 最大120 mm² 电源回路: 带有连接器线缆 最大120 mm² 电源回路: 螺栓连接 M8 |
| 紧固扭矩 | 电源回路: 18 N·m 通过 螺栓锁紧 用外六角扳手13 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） |
| 安装方式 | 螺钉安装 |
| 环境 | |
| 符合标准 | GB/T 14048.4， IEC/EN 60947-4-1，BS EN 60947-4-1 |
| 产品认证 | CCC，CE，UKCA |
| IP 保护等级 | IP00 |
| 周围空气温度 | -5…40 °C 运行 -40…70 °C（用于在Us…1.1Us范围工作）（＞+40℃ AC-1 降容使用） -60…80 °C 存储 |
| 工作海拔 | 3000 m 及以下 无降容 |
| 耐火及耐异常高温能力 | 载流塑料支撑件 850 °C 符合 IEC 60695-2-11 |
| 高度 | 170 mm |
| 宽度 | 163.5 mm |
| 深度 | 171 mm |
| 产品重量 | 3.70 kg |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 1只 |
| 包装高度 | 21.7 cm |
| 包装宽度 | 19.3 cm |
| 包装长度 | 24.0 cm |
| 包装重量 | 4.55 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 4只 |
| 包装高度 | 24.0 cm |
| 包装宽度 | 42.0 cm |
| 包装长度 | 51.0 cm |
| 包装重量 | 18.20 kg |
| 可持续性 | |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 是 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
尺寸图
UEC1-150F4（4极）
控制电路：直流
单位：mm
| UEC1-150F4 | |
| a | 200.5 |
| P | 40 |
| Q | 25 |
| Q1 | 55.5 |
| S | 20 |
| Φ | M8 |
| f | 131 |
| b | 170 |
| b1 | 137 |
| M | 150 |
| N | 124 |
| C | 171 |
| L | 113.5 |
| G | 80 |
| H | 120～106 |
| Φ1 | 6.5 |
| G1 | 143 |
| Z | 13.5 |
| Y | 44 |
| X1 | 10（Ue≤500V）、15（Ue＞500V） |
注1: f：取出线圈所需要的最小距离； X1：最小电气间隙（根据工作电压和分断能力确定）。 注2：安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差按±1.5。 | |
