| 主要信息 | |
| 产品系列 | UEC1 |
| 产品类型 | 交流接触器 |

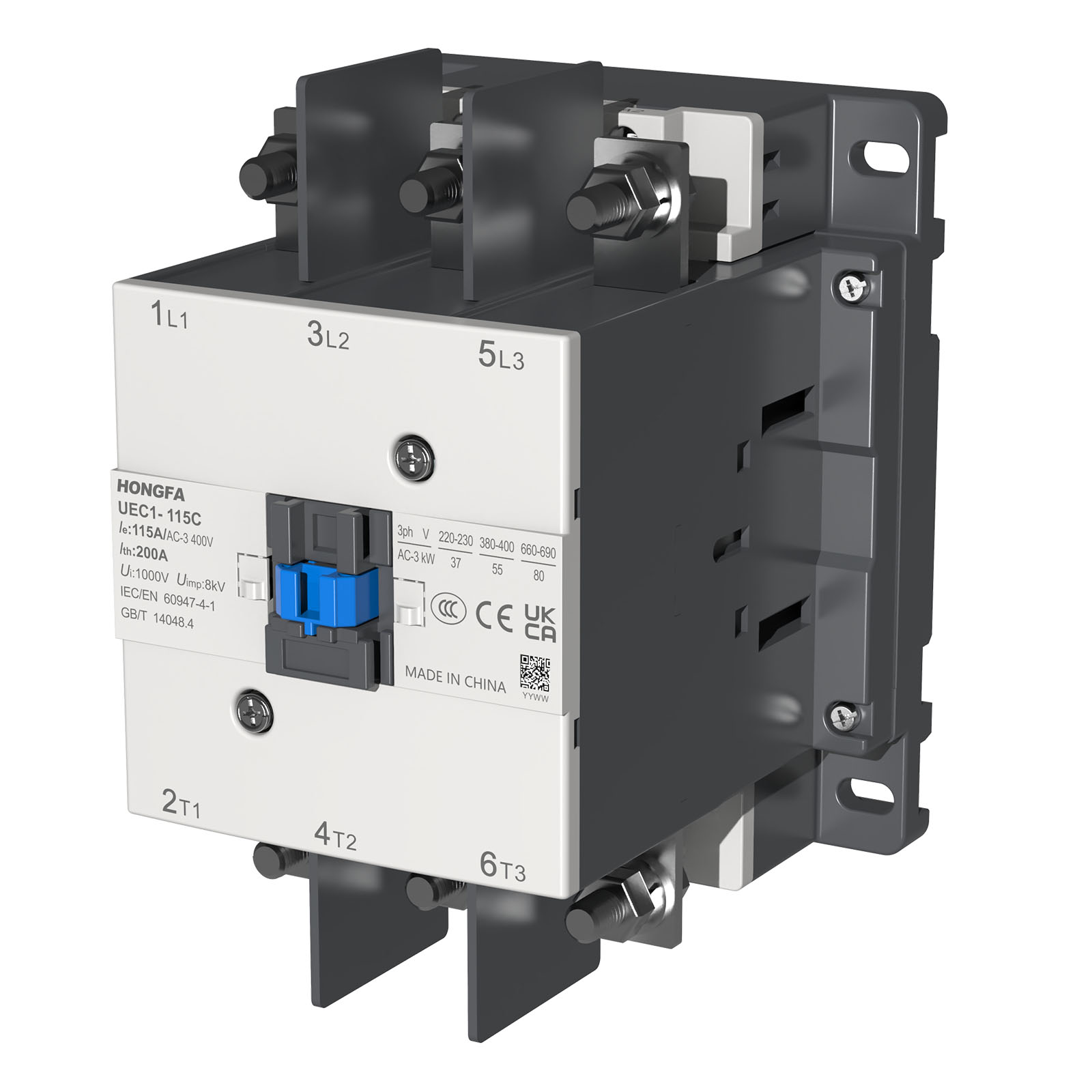

| 产品型号 | UEC1-115C |
| 接触器应用领域 | 应用于电动机负载、电源控制等 应用于无感或微感负载、电阻炉等 |
| 使用类别 | AC-3 AC-4 AC-1 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: ≤ 690 V AC 50/60Hz |
| 额定工作电流 [Ie] | 160 A 60 °C 在…上 ≤ 690 V AC AC-1 适用 电源回路 115 A 60 °C 在…上 ≤ 400 V AC AC-3 适用 电源回路 |
控制电压 [Us] （AC 50/60Hz） | 电压 V： 24 36 42 48 110 115 127 220 230 240 380 400 415 |
| 代码 : B7 CC7 D7 E7 F7 FE7 FC7 M7 P7 U7 Q7 V7 N7 | |
| 补充信息 | |
| 电动机功率 (kW) | 30 kW 在…上 220/230 V AC 50/60 Hz (AC-3) 55 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 80 kW 在…上 660/690 V AC 50/60 Hz (AC-3) |
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 200 A 在…上 ≤60 °C 适用 电源回路 |
| 与接触器配合使用的熔丝 | 160 A gG 在…上 ≤ 690 V 配合 2 型 适用 电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 1000 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-5-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 8 kV 符合 IEC 60947 |
| 机械寿命 | 1 M cycles |
| 电气寿命 | 0.5 M cycles 115A AC-3 Ue条件下 ≤ 400 V |
| 控制回路特性 | AC 在…上 50/60 Hz |
| 浪涌抑制模块 | 无内置浪涌抑制模块 |
| 控制电压限额 | 0.8...1.1 Us -40…40 °C 运行 50Hz 0.85...1.1 Us -40…40 °C 运行 60 Hz 0.2...0.75 Us -40…60 °C 释放 50/60 Hz |
| 吸合功耗 (VA) | 300VA 50 Hz 25 °C |
| 保持功耗 (VA) | 35VA 50 Hz 25 °C |
| 动作时间 | 电源回路：12...26 ms 闭合 电源回路：4...19 ms 断开 |
| 最大操作频率 | 电气：300 次/小时 机械：1200 次/小时 |
| 接线能力 | 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 软线 不带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 2根 1…2.5 mm² 电缆选型: 软线 带篐线端子 控制回路: 螺钉紧固 1根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉紧固 2根 1…4 mm² 电缆选型: 硬线 不带篐线端子 控制回路: 螺钉M3.5，接线端子宽度≤ 8.1mm 电源回路: 螺栓紧固 1根 10…120 mm² 电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 2根 10…120 mm² +10…50 mm²电缆选型: 软线 不带篐线端子 电源回路: 螺栓紧固 1根 10…120 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 2根 10…120 mm² +10…50 mm² 电缆选型: 软线 带篐线端子 电源回路: 螺栓紧固 1根 10…120 mm² 电缆选型: 硬线 不带篐线端子 电源回路: 螺栓紧固 2根 10…120 mm² +10…50 mm² 电缆选型: 硬线 不带篐线端子 |
| 紧固扭矩 | 电源回路: 12 N·m 通过 螺栓紧固 用外六角扳手5 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） |
| 辅助触点类型 | 无自带辅助 |
| 绝缘电阻 | > 10 MΩ 适用 信号回路 |
| 安装方式 | 螺钉安装；2个35mm导轨安装 |
| 环境 | |
| 符合标准 | GB/T 14048.4，GB/T 14048.5， IEC/EN 60947-4-1，IEC/EN 60947-5-1， BS EN 60947-4-1，BS EN 60947-5-1 |
| 产品认证 | CCC，CE，UKCA |
| IP 保护等级 | 带接线端子模块产品可避免手指直接接触满足IP20（T型） |
| 周围空气温度 | -40…60 °C 运行 -60…80 °C 存储 |
| 工作海拔 | 3000 m 及以下 无降容 |
| 耐火及耐异常高温能力 | 载流塑料支撑件 850 °C 符合 IEC 60695-2-11 |
| 高度 | 180 mm、158 mm (适用带接线端子模块产品，T型) |
| 宽度 | 120 mm |
| 深度 | 137 mm、141 mm (适用带接线端子模块产品，T型) |
| 产品重量 | 2.10 kg（标准产品）、2.50 kg（适用带接线端子模块产品） |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 1只 |
| 包装高度 | 18.9 cm |
| 包装宽度 | 16.4 cm |
| 包装长度 | 20.7 cm |
| 包装重量 | 2.35 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 4只 |
| 包装高度 | 23.1 cm |
| 包装宽度 | 37.4 cm |
| 包装长度 | 46.0 cm |
| 包装重量 | 11.0 kg |
| 可持续性 | |
| REACH法规 | 符合 |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 是 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
尺寸图
UEC1-115~170（3极）
控制电路：交流
注：单位mm。安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±1.5。
