| 主要信息 | |
| 产品系列 | UEB3 |
| 产品名称 | 剩余电流动作保护断路器 |
| 产品类型 | 断路器 |

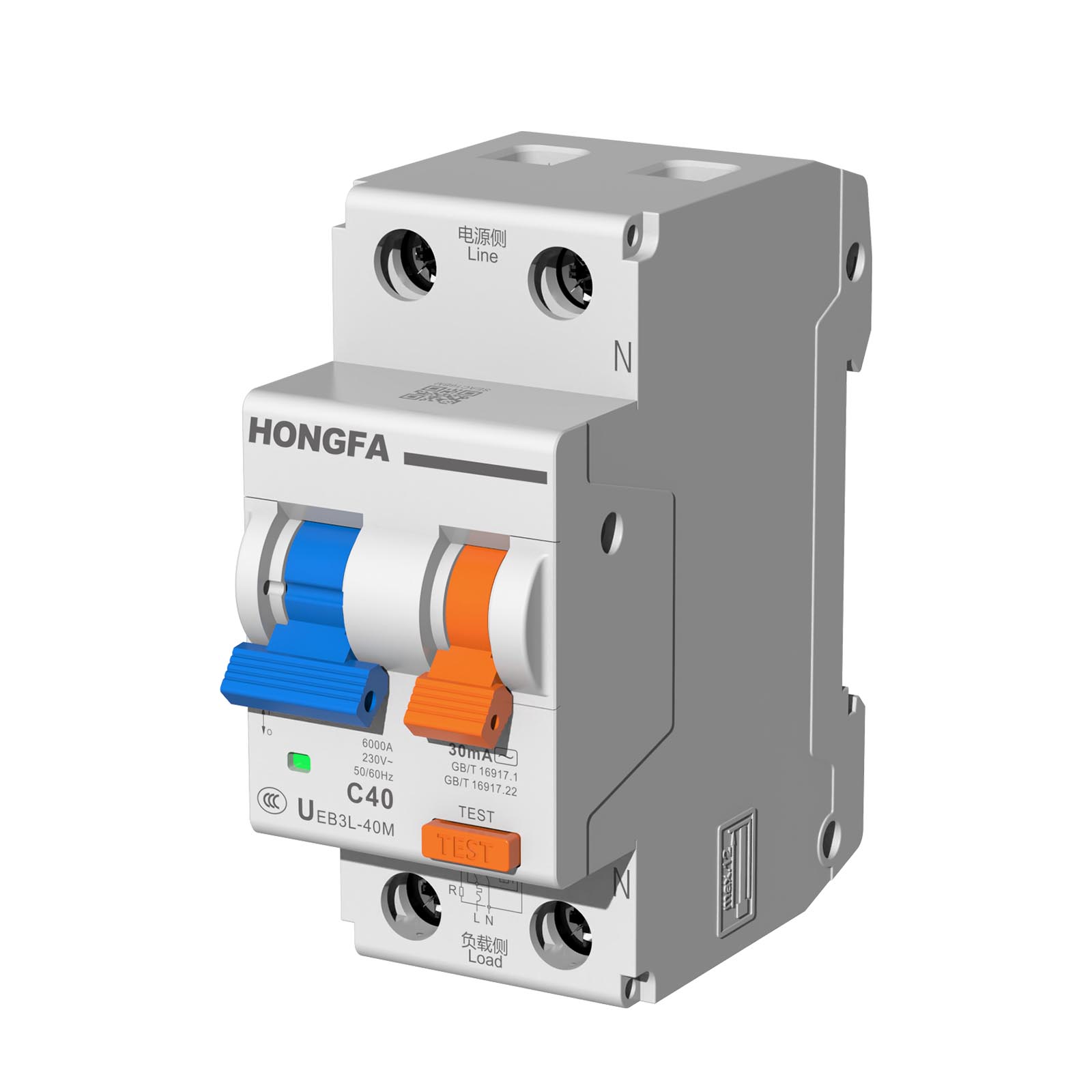

| 产品型号 | UEB3L-40 |
| 极数 | 1PN（N极可断开） |
| 产品应用 | 配电保护 |
| 额定电流 [In] | 6A、10A、16A、20A、25A、32A、40A |
| 电网类型 | AC |
| 脱扣曲线 | B、C、D |
| 剩余电流灵敏度 [IΔn] | 30mA 、100mA 、300 mA |
| 动作类型 | 瞬时型 |
| 剩余电流类型 | AC、A |
| 分断能力 | 4500A(L)、6000A(M)、10000A(H) |
| 隔离功能 | 适用 |
| 补充信息 | |
| 电网频率 | 50/60Hz |
| 额定工作电压 [Ue] | 230VAC |
| 脱扣器类型 | 热磁式 |
| 磁脱扣限制 | B、C、D |
| 限流等级 | 3 符合 IEC 60898-1 |
| 额定绝缘电压 [Ui] | 500V |
| 额定冲击耐受电压 [Uimp] | 4kV |
| 触点位置指示 | 有 |
| 安装方式 | DIN 导轨安装 |
| 高度 | 80mm |
| 宽度 | 35.5mm |
| 深度 | 75.5mm |
| 产品重量 | 171g |
| 机械寿命 | 20000次 |
| 电气寿命 | 10000次 |
| 接线能力 | 压接式，单股硬铜线：0.75mm²～35mm² 多股软铜线：0.75mm²～25mm² |
| 剥线长度 | 11mm |
| 紧固扭矩 | 2.0 N.m |
| 环境 | |
| 符合标准 | GB/T16917.1、GB/T16917.22、IEC 61009-1、IEC 61009-2-2 |
| 产品认证 | CCC、CB |
| IP 保护等级 | IP20 |
| 污染等级 | 2级 |
| 抗湿热性 | 28次循环（55℃/90%-96% RH，25℃/95%-100% RH） |
| 相对湿度 | 40℃时，相对湿度不超过50%；20℃时，相对湿度不超过90% |
| 基准环境温度 | 30℃ |
| 工作温度 | -30～+70℃ |
| 贮存环境温度 | -40℃～+85℃ |
| 包装单位 | |
| 包装的单位类型 | 盒 |
| 包装数量 | 6只 |
| 包装高度 | 84mm |
| 包装宽度 | 89mm |
| 包装长度 | 225mm |
| 包装重量 | 1.38kg |
| 包装的单位类型 | 箱 |
| 包装数量 | 72只 |
| 包装高度 | 260mm |
| 包装宽度 | 290mm |
| 包装长度 | 430mm |
| 包装重量 | 20.7kg |
| 可持续性 | |
| REACh法规 | 符合 |
| 欧盟ROHS指令 | 符合 |
| 无汞 | 符合 |
| 中国 ROHS 管理办法 | 符合 |
| 中国 ROHS 管控范畴之外的产品 | 符合 |
| RoHS 豁免信息 | 符合 |
| 合同保修 | |
| 保修单 | 18个月 |
