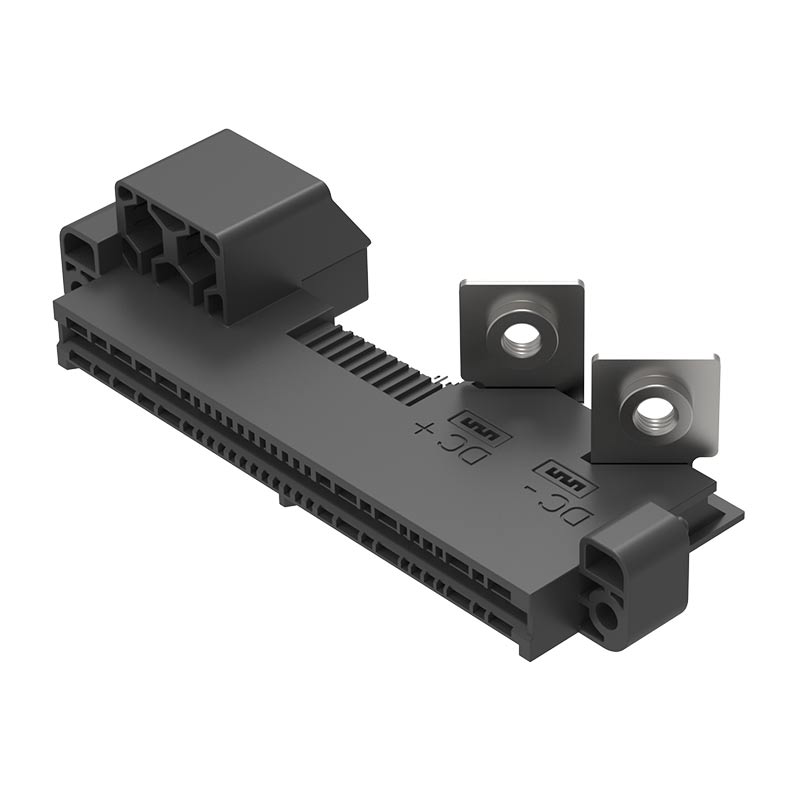

HFLPR7系列


电源连接器

产品特性

● 接触件采用高可靠铜合金弹片

● 具有连接可靠、插拔柔和、接触电阻低、载流密度高等特点

● 应用于4kW通讯电源机柜上,与4kW通讯电源模块的金手指插合连接

● 螺钉方式安装在机架面板上(安装螺钉推荐M3×12),直流及交流用OT 端子连接,信号线可按用户要求定制


资料下载
产品详情

额定电压:AC端子: 420VAC/DC; DC端子:72VAC/DC
额定电流:DC端子: 100A; AC端子 : 30A;信号端子 : 1A
耐电压:AC及地之间:2000VAC;DC及地之间:2000VAC;信号及地之间:1000VAC
接触电阻:DC端子:≤ 1mΩ;AC端子:≤ 1.5mΩ;信号端子 : ≤ 25mΩ
绝缘电阻:≥1000MΩ

应用场景
应用于4kW通讯电源机柜上,与4kW通讯电源模块的金手指插合连接
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFLXPR7-F11TS-1 12只/片 36.5X27.5X3.35 38.5X29.5X25.5 20 96 1.92 3.02 3
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
