| 主要信息 | |
| 产品系列 | UEC1 |
| 产品类型 | 切换电容接触器 |

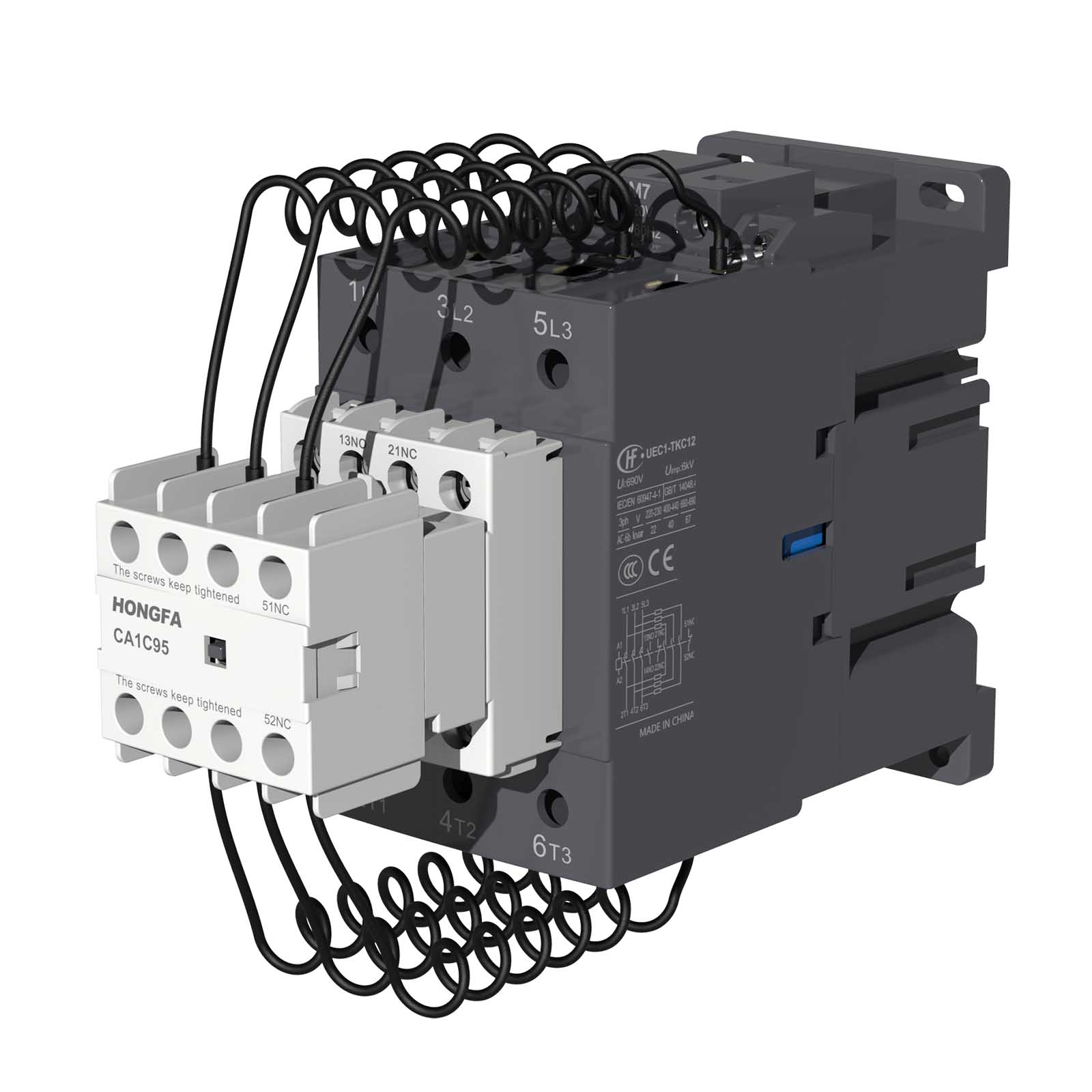

| 产品型号 | UEC1-TK |
| 接触器应用领域 | 功率因数校正 |
| 控制回路类型 | AC |
| 线圈类型 | 交流 50/60 Hz |
| 极数 | 3P |
| 回路触点类型 | 3 NO |
| 辅助触点类型 | 1NO+2NC，2NO+3NC |
| 控制电压 [Us] | 电压 V: 24 36 42 48 110 115 127 220 230 240 380 400 415 |
| （AC 50/60Hz） | 代码 : B7 CC7 D7 E7 F7 FE7 FC7 M7 P7 U7 Q7 V7 N7 |
| 无功功率 | 22 kvar 在…上 220…230 V 50/60 Hz 在…上 ≤60 °C 40 kvar 在…上 400…440 V 50/60 Hz 在…上 ≤60 °C 67 kvar 在…上 660…690 V 50/60 Hz 在…上 ≤60 °C |
| 补充信息 | |
| 安装方式 | 螺钉安装；35mm或75mm导轨安装 |
| 紧固扭矩 | 电源回路: 5 N·m 通过 螺栓紧固 用内六角扳手4 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 Ø 6 平口 控制回路: 1.2 N·m 通过 螺钉紧固 用螺丝刀 No2 十字螺丝（飞利浦式） |
| 额定工作电压 [Ue] | 电源回路: ≤ 690 V AC 50/60Hz |
| 最小开关电压 | 24V 适用 信号回路 |
| 最小开关电流 [Imin] | 0.1A 适用 信号回路 |
| 高度 | 155mm |
| 宽度 | 63mm |
| 深度 | 167.5mm |
| 产品重量 | 1.09 kg |
| 环境 | |
| 符合标准 | GB / T 14048.4，GB / T 14048.5，IEC/EN 60947-4-1，IEC/EN 60947-5-1 |
| 产品认证 | CCC, CE |
| IP 保护等级 | IP20 （适用于正面），可避免手指直接接触 |
| 运行温度 | -25…60 °C |
| 贮存环境温度 | -60…80 °C |
| 工作海拔 | 3000 m 及以下 无降容 |
| 包装单位 | |
| 包装的单位类型（按盒） | 1盒 |
| 包装数量 | 1只 |
| 包装高度 | 17.9cm |
| 包装宽度 | 7.4 cm |
| 包装长度 | 16.2 cm |
| 包装重量 | 1.14 kg |
| 包装的单位类型（按箱） | 1箱 |
| 包装数量 | 10只 |
| 包装高度 | 21.5 cm |
| 包装宽度 | 36.0 cm |
| 包装长度 | 42.0 cm |
| 包装重量 | 12.7 kg |
| 可持续性 | |
| REACH法规 | 符合 |
| 欧盟RoHS指令 | 符合 |
| 无汞 | 是 |
| 中国 RoHS 管理办法 | 符合 |
| 中国 RoHS 管控范畴之外的产品 | 是 |
| RoHS 豁免信息 | 是 |
| 合同保修 | |
| 保修单 | 18个月 |
尺寸图
UEC1-PK，UEC1-TK
注：单位mm。安装孔尺寸的未注公差按±0.5，其余产品外形尺寸的未注公差除明确规定外均按±1.5。
