JP

综合配电箱

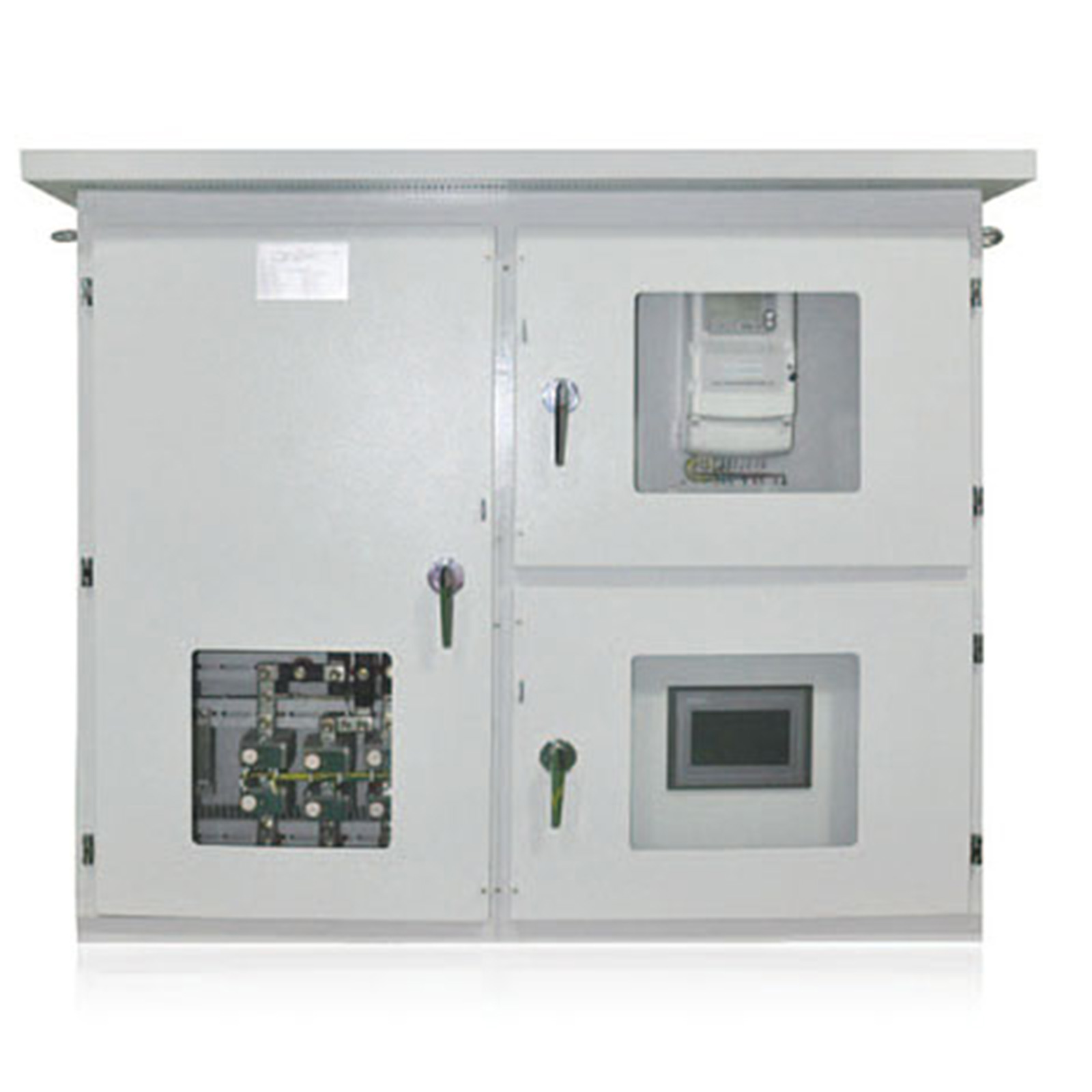

JP系列户外低压综合配电箱，是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型综合配电箱，同时可根据用户要求实现配电监测、电能计量、电能分配、无功补偿、剩余电流保护和配电参数采集等智能功能。具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等特点。额定电流630A以下补偿容量最大120kVA，单相、三相结合补偿，防护等级达到P44。通过了3C认证，是目前电网改造中理想的低压成套装置。

我要采购联系支持人员

介绍文档

特征

● 额定电压:400V
● 额定电流: 10~630A
● 额定频率: 50 Hz
● 额定绝缘电压: 690V
● 辅助电路绝缘电压: 400V
● 额定冲击耐受电压: 6kV

优势

● 配电箱的箱体采用镀锌角钢骨架,外敷不锈钢板,体表面无眩目反光,配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰,有足够的强度确保运输和安装过程不会变形。箱体内部分隔成计量室、离刀闸室、电开关室、无功补偿室。电能表和计量互感器在同一室,与其他室用封板分隔,箱门能加铅封和锁封无功补偿室与其它室采用不小于2mm镀锌钢板分隔。
● 配电箱进线方式采用箱体侧面进线,设置专用不锈钢防水弯头,弯头与箱体间配置防水胶垫,并方便电缆接线。出线采用箱体侧面出线和下面出线两种形式,进出线口均采用不小2mm环氧树脂板封堵。
