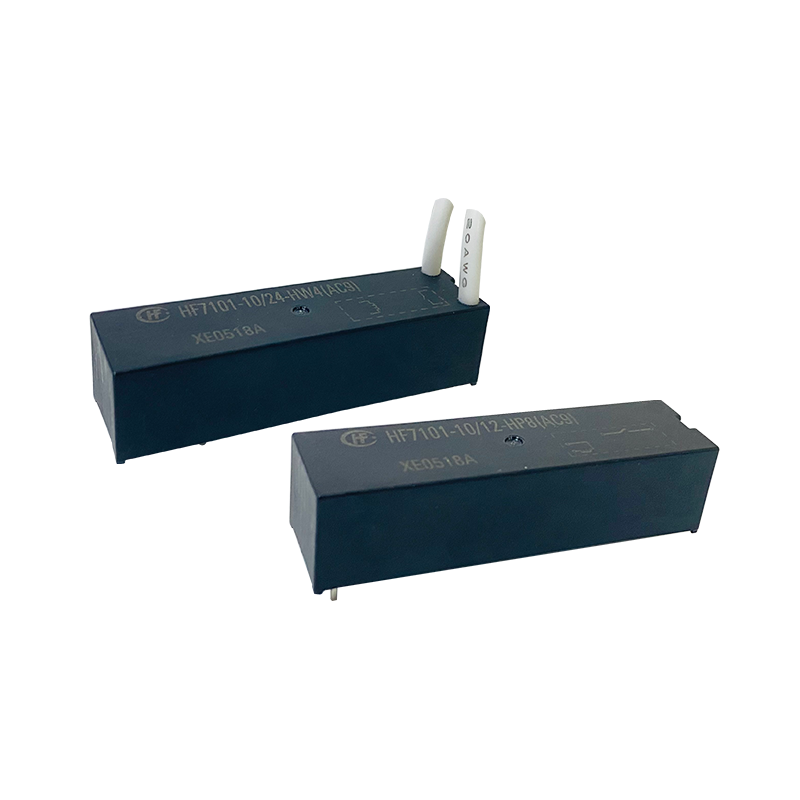

HF7101-10 高压组合信号继电器(10kV)

HF7101-10 高压组合信号继电器(10kV)
符合认证
资料下载
产品说明书
信号术语及使用说明
Explanation To Terminology And Guidelines (Signal Relay)
产品外形3D结构图及其他资料
文件名 备注 更新时间
HF7101_P10_stp.stp 2024/5/30 17:26:51
HF7101_P4_stp.stp 2024/5/30 17:26:50
HF7101_P6_stp.stp 2024/5/30 17:26:51
HF7101_P8_stp.stp 2024/5/30 17:26:50
HF7101_W1_stp.stp 2024/5/30 17:26:50
HF7101_W2_stp.stp 2024/5/30 17:26:51
HF7101_W3_stp.stp 2024/5/30 17:26:50
HF7101_W4_stp.stp 2024/5/30 17:26:50
HF7101_W5_stp.stp 2024/5/30 17:26:50
产品特性

● 高压组合信号继电器,高压干簧的理想替代方案

● 断开触点间介质耐压≥10kVDC

● 线圈触点间介质耐压≥12kVDC

● 高电压切换能力 5000VDC 10mA

● 高功率切换能力1000VDC 0.3 A

● 高绝缘能力,绝缘电阻≥1TΩ

● 满足IEC 61010-1标准要求

● 可提供持续接通电流能力8A的规格(W5型两组触点并联使用)

● 内置线圈反峰吸收器件,简化电路设计
