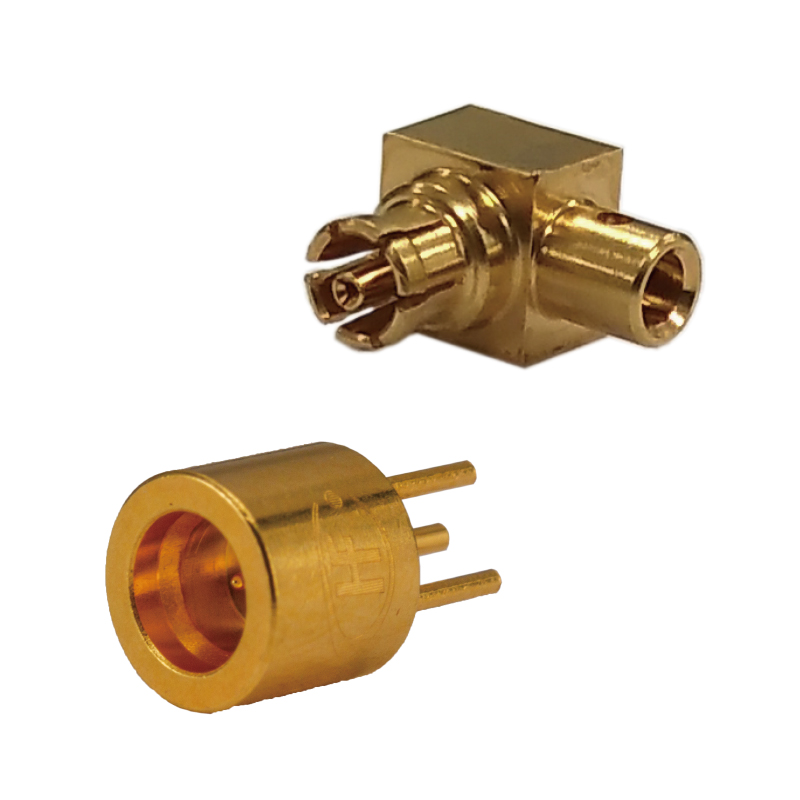

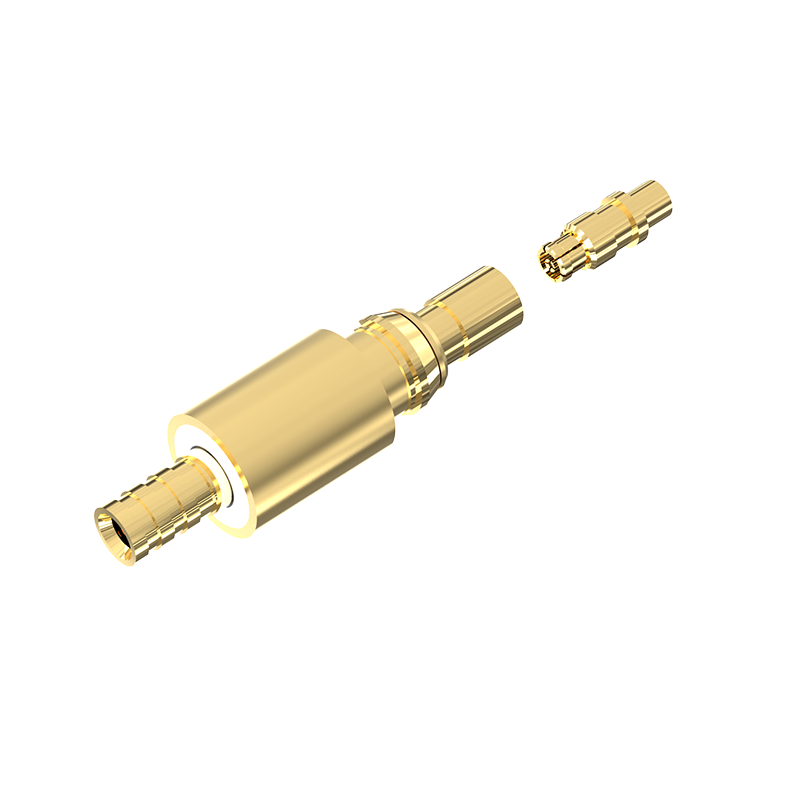

SSMP Series


射频同轴连接器

产品特性

● 超小型推入式射频同轴连接器

● 体积小(小于SMP产品)、重量轻、工作频带宽等

● 适用于板间连接成对使用,插头连接器有全擒纵和光孔两种界面形式,及模块化密集安装的场合

资料下载
产品说明书
射频电缆组件
产品详情

温度范围:-65~+165℃
特性阻抗:50Ω
频率范围:弯式DC~18GHz;直式DC~40GHz
电压驻波比:≤1. 15
绝缘电阻:≥5000MΩ
介质耐压:500V(rms)
工作电压:335V (rms)
接触电阻:中心接触件:≤6mΩ
外接触件:≤2.5mΩ
机械寿命:500次

应用场景
适用于板间连接成对使用,插头连接器有全擒纵和光孔两种界面形式,及模块化密集安装的场合
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
SSMP-KFB1 70只/片 21.8×17.5×1.85 24.3×19.4×15.8 0.56 700 0.39200000000000007 1.012
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
