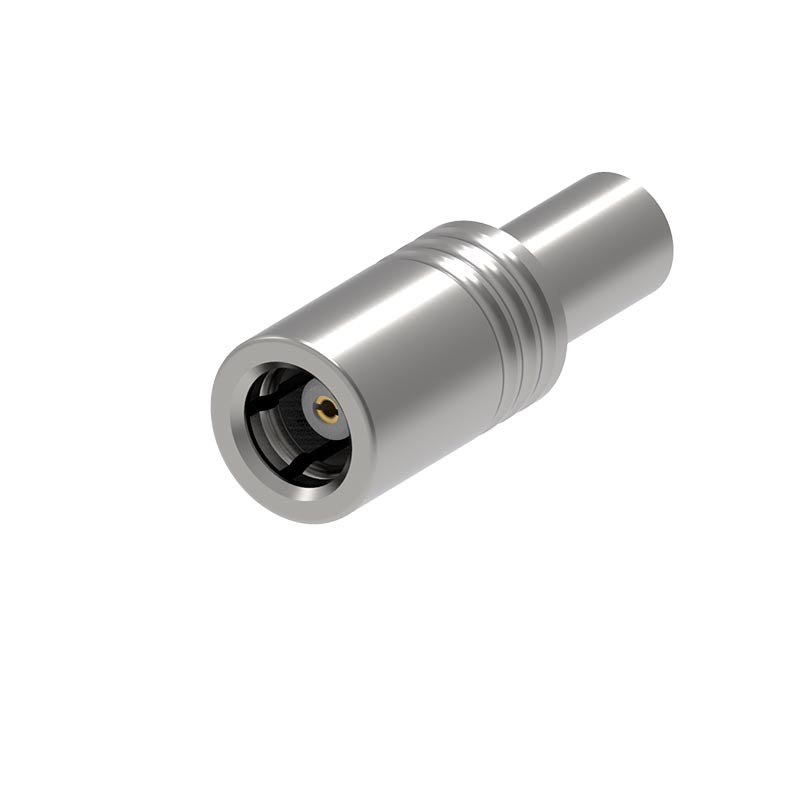

SMB Series


射频同轴连接器

产品特性

● 按MIL-C-39012详细规范研制生产的一种小型推入式射频同轴连接器

● 体积小、重量轻、使用方便、电性能优良

● 用于无线电设备和电子仪器的高频回路中连接射频同轴电缆

资料下载
产品说明书
射频电缆组件
产品详情

温度范围:-65~+165℃
特性阻抗:50Ω、75Ω
频率范围:DC~4GHz
电压驻波比:≤1. 35(直式)
绝缘电阻:≥1000MΩ
介质耐压:750V(rms)
工作电压:250V(rms)
接触电阻:
50Ω:中心接触件:≤6mΩ  外接触件:≤1mΩ
75Ω:中心接触件:≤5mΩ   外接触件:≤2. 5mΩ
机械寿命:500次

应用场景
用于无线电设备和电子仪器的高频回路中连接射频同轴电缆
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
SMB-JFB2 70只/片 21.8×17.5×1.85 24.3×19.4×15.8 1.65 700 1.155 1.8050000000000002
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
