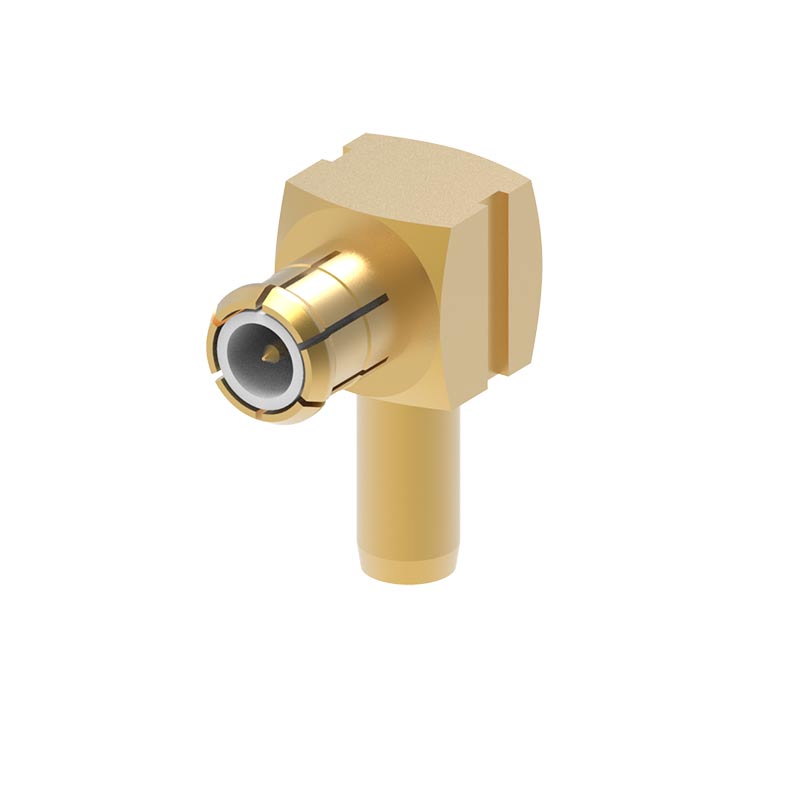

MCX Series


射频同轴连接器

产品特性

● 体积小、重量轻、性能优越、可靠性高

● 广泛应用于对安装体积有特殊要求的等领域

资料下载
产品说明书
产品详情

温度范围:-65~+155℃
特性阻抗:50Ω、75Ω
频率范围:DC~6GHz
电压驻波比:≤1. 35(直式)
插损:0.1dB@1GHz
绝缘电阻:≥1000MΩ
介质耐压:750V(rms)
工作电压:250V(rms)
接触电阻:中心接触件:≤5mΩ
外接触件:≤2.5mΩ
机械寿命:500次

应用场景
广泛应用于对安装体积有特殊要求的等领域
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFLX1-MCX-KHE-5 70只/片 21.8×17.5×1.85 24.3×19.4×15.8 1 700 0.7 1.3199999999999998
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
