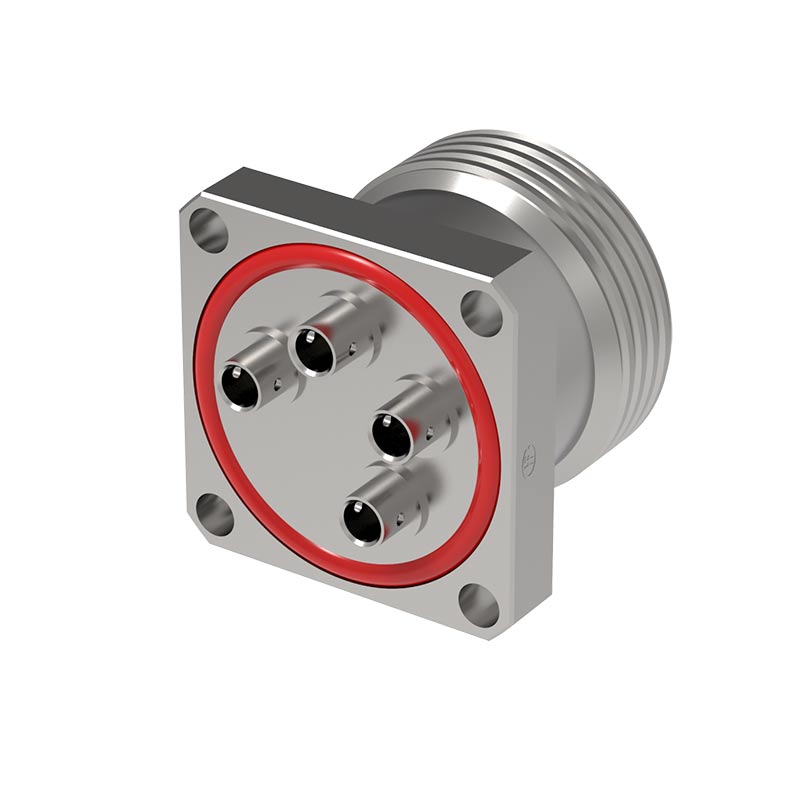

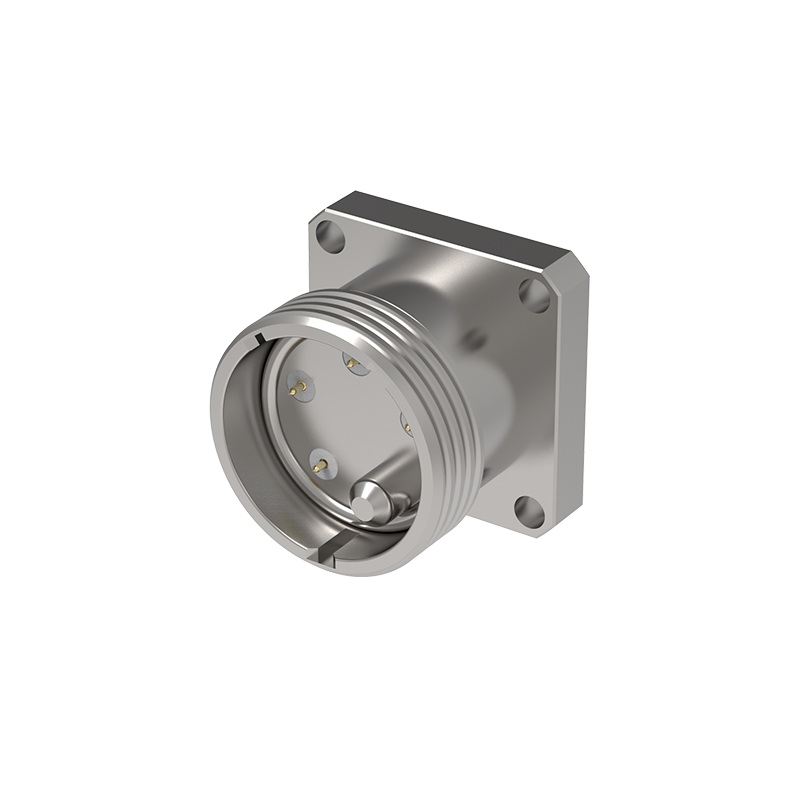

L32 Series


射频同轴连接器

产品特性

● L32集束连接器是为了满足TD-LTE系统大规模应用而提出的接口解决方案

● 4联和5联集束组件,具有良好的相位一致性,并能减少80%的接头和馈线数量,其防误插结构,能较大地提高施工效率

● 适用于集束天线的下端口安装,与四芯五芯的集束跳线匹配使用


资料下载
产品详情

特性阻抗:50Ω
频率范围:DC~3.0GHz
电压驻波比:1.25
绝缘电阻:≥1000MΩ
介质耐压:750V(rms)
接触电阻:中心接触件:≤3.0mΩ;
外接触件:≤2.0mΩ
连接器耐久性:200次

应用场景
适用于集束天线的下端口安装,与四芯五芯的集束跳线匹配使用
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFLX1-L32-4-JFB3-5 18只/盘 38×24×5.8 39.5×25.5×26.5 87.17 157 13.685690000000001 14.745690000000002
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
同类型产品

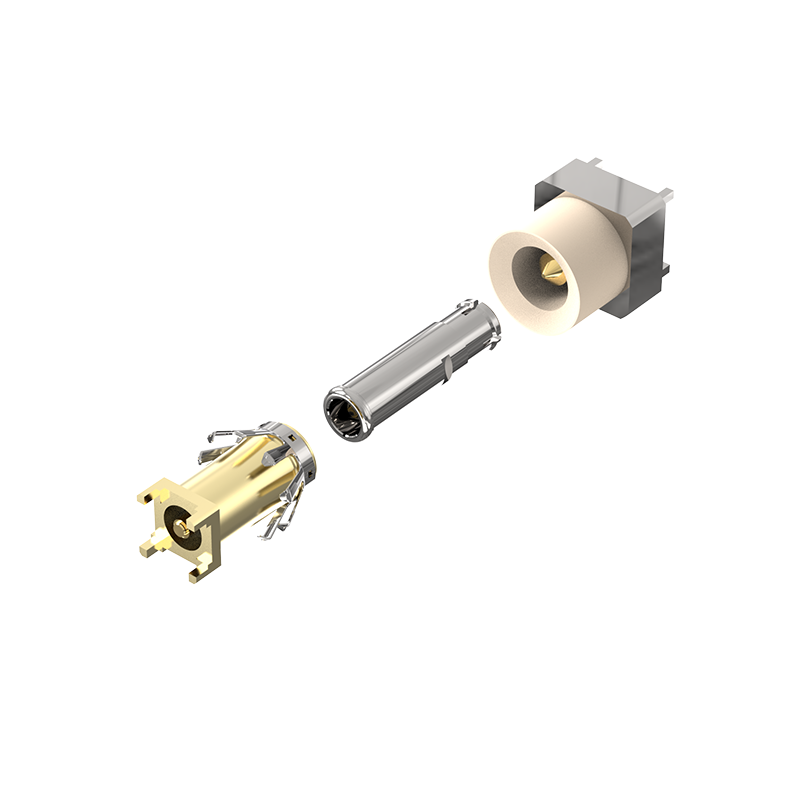

USMP series

射频同轴连接器

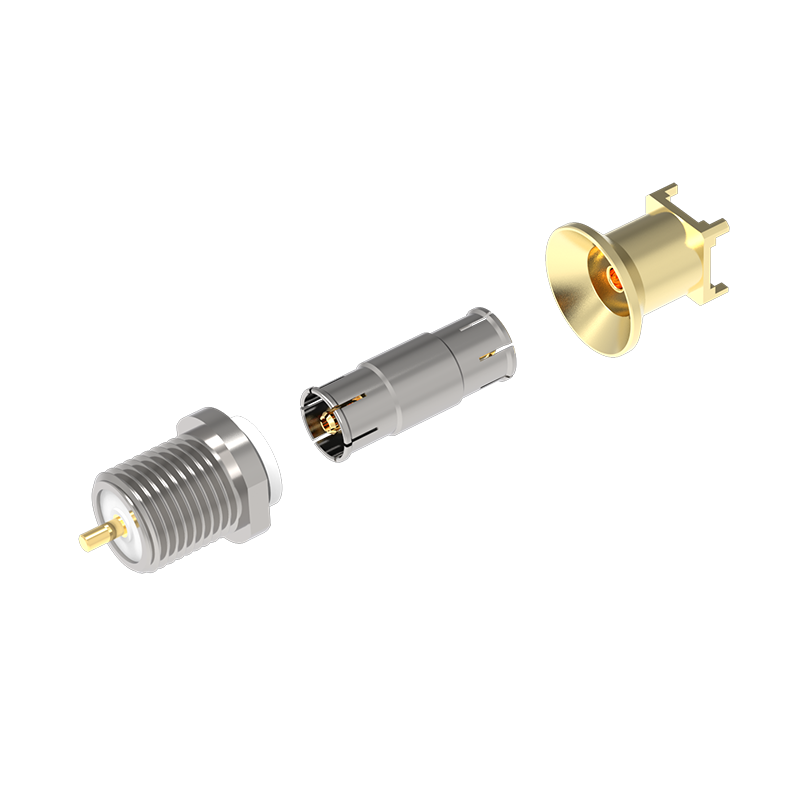

PSMP Series

射频同轴连接器

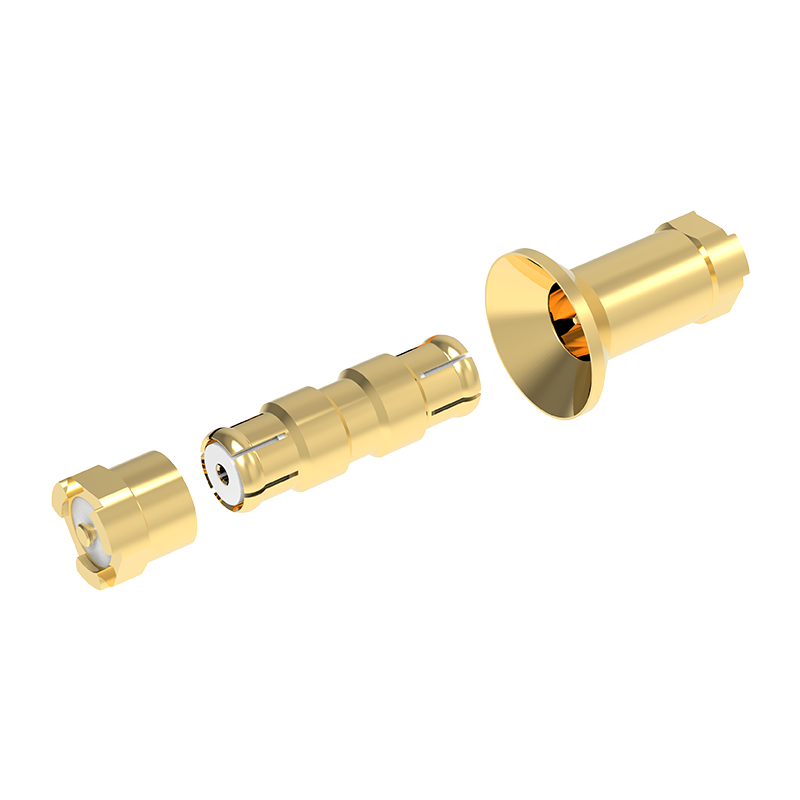

HSMP3 Series

射频同轴连接器

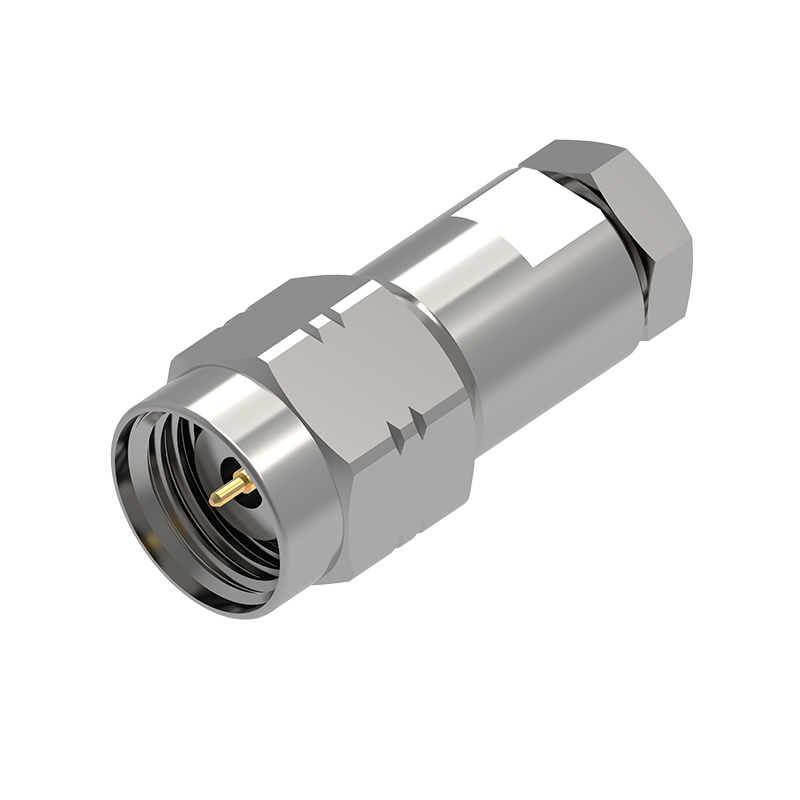

1.85 Series
