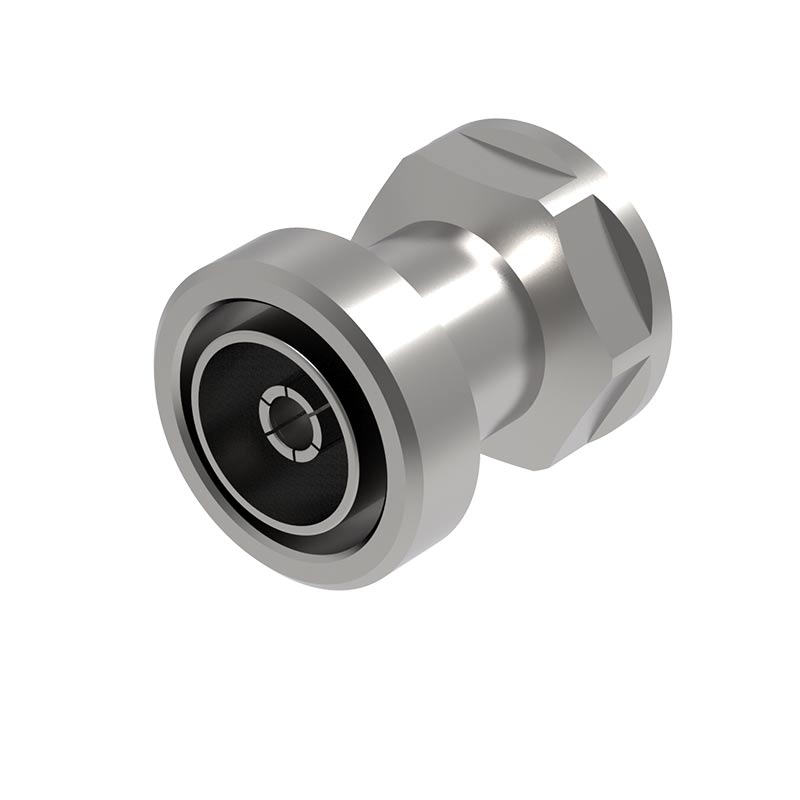

7-16 Series


射频同轴连接器

产品特性

● 较大型螺纹同轴连接器

● 紧固稳定、低损耗、工作电压高

● 具有防水结构

● 应用于微波传输和移动通信系统中

资料下载
产品说明书
射频电缆组件
产品详情

温度范围:-65~+125℃
特性阻抗:50Ω
频率范围:DC~7.5GHz
电压驻波比:≤1. 15(DC~4GHz)
绝缘电阻:≥10000MΩ(实验电压500V)
介质耐压:3500V(rms)
工作电压:1800V(rms)
接触电阻:中心接触件:≤0.4mΩ;
外接触件:≤1.5mΩ
机械寿命:500次

应用场景
应用于微波传输和移动通信系统中
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFLX1-7/16-KFD-9 18只/盘 38×24×5.8 39.5×25.5×26.5 87.17 72 6.27624 7.4462399999999995
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
