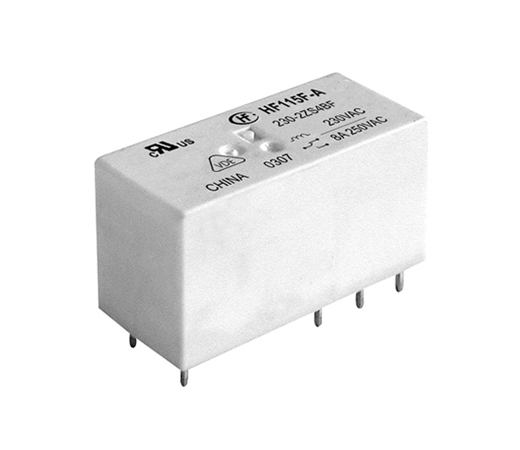

HF115F-A 小型大功率交流继电器

HF115F-A 小型大功率交流继电器
符合认证
  • HF115F-A E134517
    E134517
  • HF115F-A No
    No
  • HF115F-A 116934
    116934
  • HF115F-A CQC17002176311
    CQC17002176311
资料下载
产品说明书
通用/工业继电器术语解释与使用指南
产品外形3D结构图及其他资料
文件名 备注 更新时间
HF115F-A[1].stp HF115F-A/□□□-1H□1□□(×××) 2019/2/26 10:06:51
HF115F-A[2].stp HF115F-A/□□□-1H□2□□(×××) 2019/2/26 10:06:52
HF115F-A[3].stp HF115F-A/□□□-1H□3□□(×××)
HF115F-A/□□□-2H□4□□(×××)
2019/2/26 10:07:27
HF115F-A[4].stp HF115F-A/□□□-1D□1□□(×××) 2019/2/26 10:06:51
HF115F-A[5].stp HF115F-A/□□□-1D□2□□(×××) 2019/2/26 10:06:53
HF115F-A[6].stp HF115F-A/□□□-1D□3□□(×××)
HF115F-A/□□□-2D□4□□(×××)
2019/2/26 10:06:52
HF115F-A[7].stp HF115F-A/□□□-1Z□1□□(×××) 2019/2/26 10:07:26
HF115F-A[8].stp HF115F-A/□□□-1Z□2□□(×××) 2019/2/26 10:06:51
HF115F-A[9].stp HF115F-A/□□□-1Z□3□□(×××)
HF115F-A/□□□-2Z□4□□(×××)
2019/2/26 10:06:51
产品特性

● 交流型线圈规格

● 16A触点切换能力

● 低高度:15.7mm

● 线圈与触点间耐压为5kV,爬电距离为10mm

●  满足VDE0700/0631加强绝缘要求

● 可提供符合IEC60335-1标准产品

● 塑封型和防焊剂型可供选择

● 配有多种插座可供选择

● UL绝缘等级:F级

包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HF115F-A 50只/盒 - 39 x 23 x 22 500 6.8 8.3 6
HF115F-A系列 20只/管 - 65 x 18 x 14 1000 13.5 15.5 5
HF115F-A 型管 20只/管 61.6 x 1.45 x 2.23 65 x 18 x 14 - 1000 12.9 15.4 7
HF115F-A 纸盒 50只/盒 - 39 x 23 x 22 - 500 6.5 7.8 7
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
