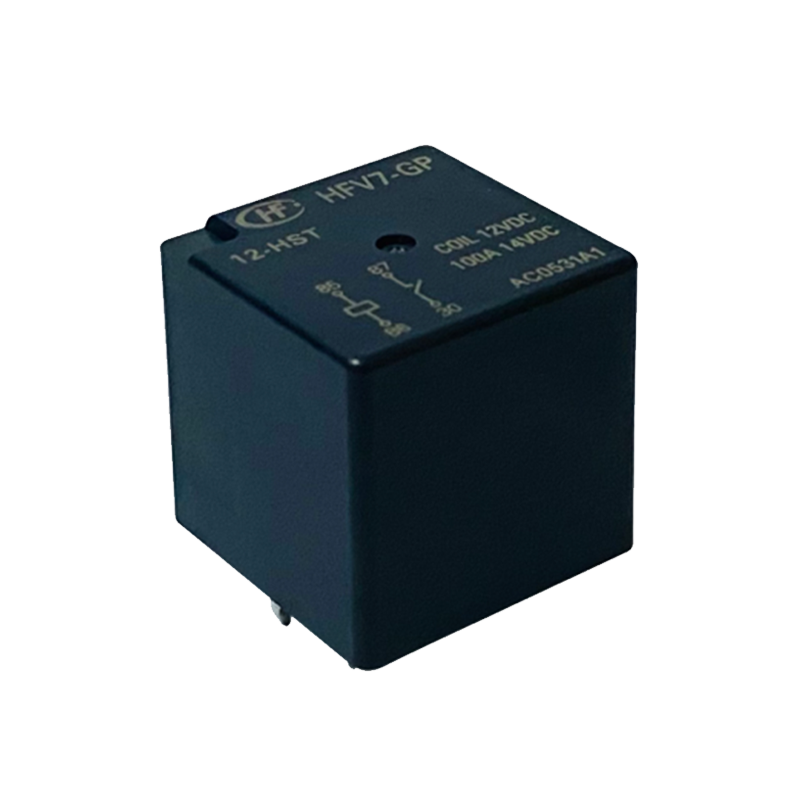

HFV7-GP


汽车继电器

产品特性

● 最大连续电流120A (at 23℃)、100A (at 85℃)

● 可切断120A电流

● 采用双组触点并联的形式,触点接触电压降低

● 塑封型产品的初始状态防护等级达IP6K7

● 整机施加线圈保持电压,节省电力损耗

● 满足IEC 61000-4-5:2017的浪涌电流5000A (8/20μs)

● 适用于波峰焊的焊接条件

● 体积小 (17161mm3,高度仅为25mm)

资料下载
产品说明书
汽车继电器术语解释与使用指南
产品外形3D结构图及其他资料
文件名 备注 更新时间
HFV7-GP[1]3.8长度引脚.stp HFV7-GP/12-□□-HSTC(XXX) 2023/9/13 9:18:06
HFV7-GP[2]2.25长度引脚.stp HFV7-GP/12-□□-HST(XXX) 2023/9/13 9:18:11
符合认证
  • HFV7-GP E133481
    E133481
  • HFV7-GP R50452367
    R50452367
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFV7-GP 吸塑片 60只/片 - 35x23x23 35 300 10.5 11.5 5
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
