SRB400-4Z-C1

轨道交通继电器插座

SRB400-4Z-C1 轨道交通继电器插座
资料下载
产品说明书

产品外形3D结构图

文件名 备注 更新时间
SRB400-4Z-C1.stp 2022/1/14 15:54:23
产品特性

● 环境温度:-40℃~80℃

● 负载电压:250VAC/DC

● 负载电流:12A

● 耐压值:触点线圈间:2600 Vrms, 其他触点间:2000 Vrms

● 卡簧:有

● 编码销钉:有

● 导轨安装型型号:SRB400-4Z-C1(适用于DIN 35标准导轨)

   螺钉安装型型号:SRB400-4Z-C1-1

● 螺钉扭矩:0.5N.m(M3垫片螺钉)

● 使用接线端子:宽7.2mm(Φ3.2环形端子)

● 最大接线线径:1×2.5mm2(带环形端子)

● 单重:导轨安装型约100.3g,螺钉安装型约74.9g

● 适用继电器:HFRB400(继电器高度102mm)

包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净量
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
SRB400-4Z-C1 纸盒包装 10只/盒 - 348×295×275 100.32 60 6.0192 7.9992 4
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
同类型产品

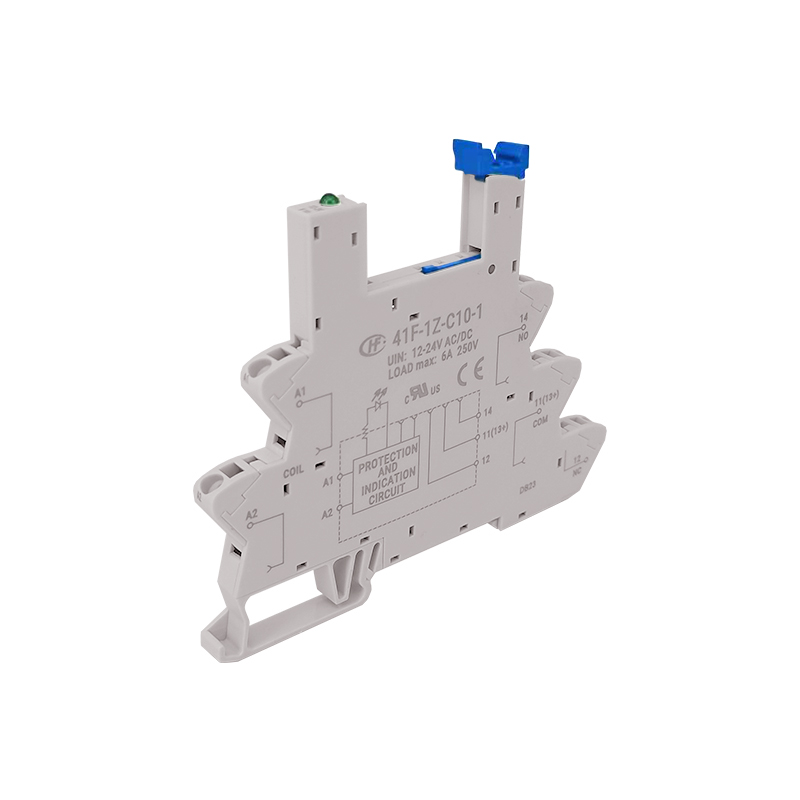

41F-1Z-C10

继电器插座

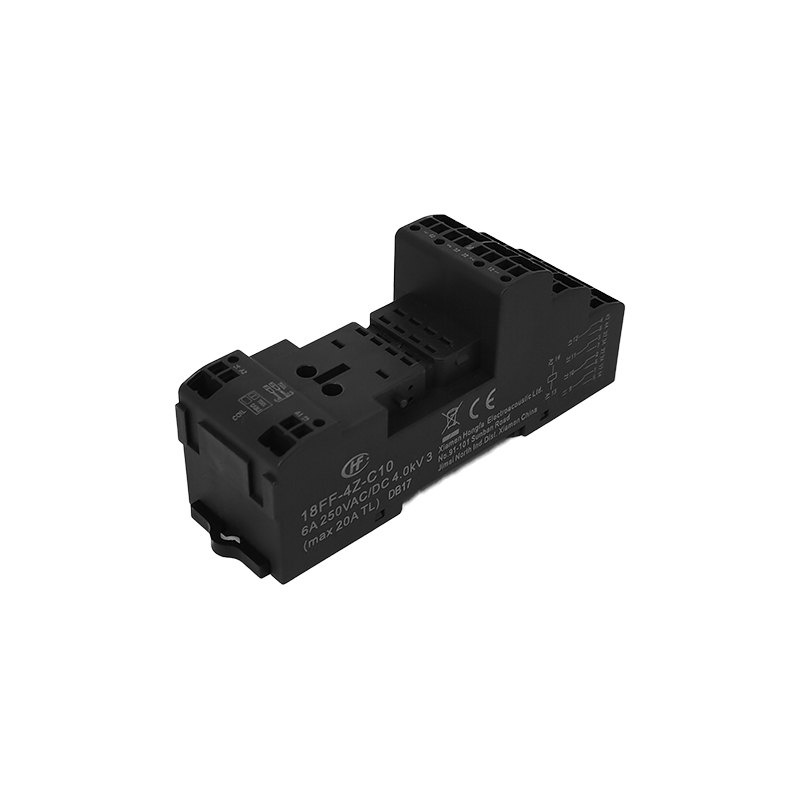

18FF-2Z/4Z-C10

继电器插座

13F系列插座

继电器插座

A6-6Z-C2-X

继电器插座

10FF系列插座

继电器插座

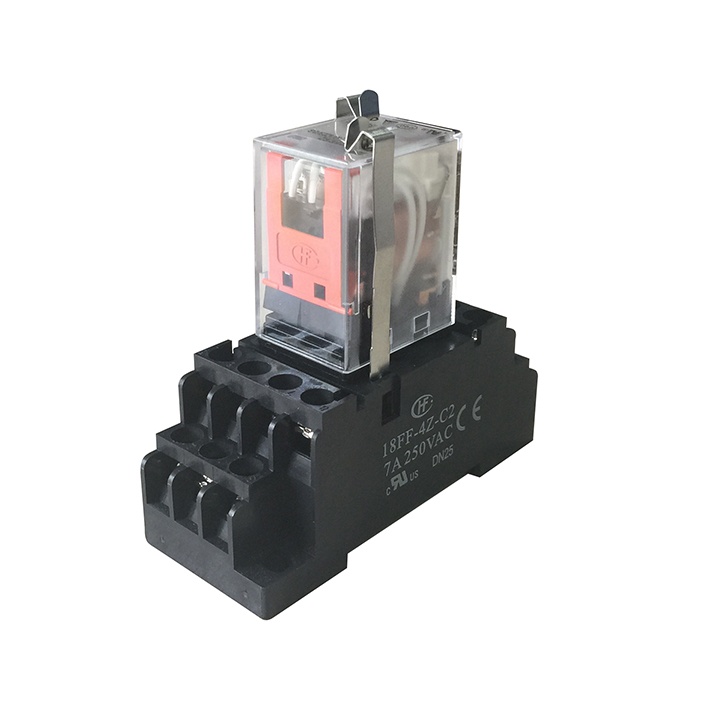

18FZ-4Z-C2
