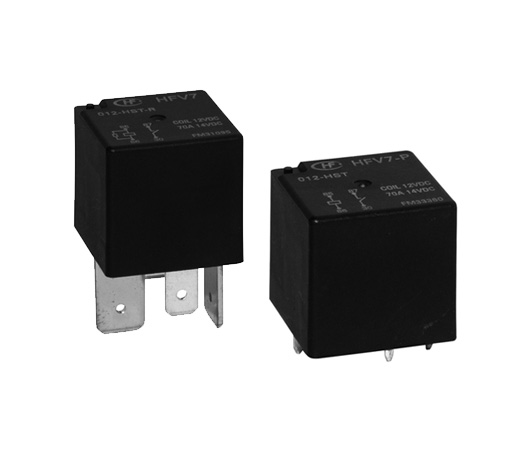

主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 24 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | M:短脚 | 安装形式 | N/A |
| 封装形式 | 非塑封型 | 引出端结构形式 | 4:塑料安装架（QC引出端） | 线圈功率 | 高功率型 |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | N/A |
| 线圈并联元件 | 电阻 | 包装形式 | 型管或吸塑片 | 负载电压 | 24 |
| 额定线圈功率 | 约2.2W | 介质耐压 | 500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤7 | 爬电距离（单位：mm） | N/A | 电气距离（单位：mm） | N/A |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | N/A | 最大额定切换电流(DC) | 40 |
| 最大切换电压（AC） | N/A | 最大切换电压（DC） | 36 | 温度范围 | -40 ℃ - 125 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000(更多细节请参阅样本) | 触点间隙（单位：mm） | N/A |
| 产品应用领域 | 后窗除雾器、电池断路装置、汽车空调、雾灯/大灯控制、油泵控制、防抱死制动（ABS）、牵引控制系统、冷却风扇控制、电源管理系统 | 产品应用场合 | N/A | ||
| 重量（单位：g） | 约38 | 体积（单位：mm3） | 26.2×26.2×25 | ||
资料下载
产品外形3D结构图
| 文件名 | 备注 | 更新时间 |
| HFV7[1].stp | HFV7/□□□-H□□PTM-□□(×××) | 2019/2/25 16:39:52 |
| HFV7[2].stp | HFV7/□□□-H□□PT-□□(×××) | 2019/2/25 16:39:56 |
| HFV7[3].stp | HFV7/□□□-H4□□PTM-□□(×××) | 2019/2/25 16:39:54 |
| HFV7[4].stp | HFV7/□□□-H4□□PT-□□(×××) | 2019/2/25 16:39:55 |
| HFV7[5].stp | HFV7/□□□-H6□□PTM-□□(×××) | 2019/2/25 16:39:56 |
| HFV7[6].stp | HFV7/□□□-H6□□PT-□□(×××) | 2019/2/25 16:39:54 |
产品特性
●70A触点切换能力
●工作温度高达125℃
●可带瞬态抑制电阻
●一组常开触点形式
●防尘罩型和塑封型可供选择
●符合RoHS、ELV指令
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 （最大值）kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
| HFV7(1型) | 型管 | 19只/管 | - | 58x19x24 | 32.1052631578947 | 380 | 12.2 | 14.9 | 5 |
| HFV7(6型) | 吸塑片 | 35只/片 | - | 35x29x24 | 36 | 175 | 6.3 | 8.4 | 5 |
| HFV7/HFV7-P(4型) | 吸塑片 | 40只/片 | - | 35x23x23 | 35 | 240 | 8.4 | 9.4 | 5 |
| HFV7/HFV7-P(1型) | 吸塑片 | 60只/片 | - | 35x23x23 | 32 | 300 | 9.6 | 10.6 | 5 |
