HFE19-60/24DT21-R


HFE19-60 小型大功率磁保持继电器

产品特性


●60A磁保持继电器
●电寿命5000次
●符合IEC62055-31的UC1条款
●接触电阻≤1mQ

资料下载
产品说明书
产品外形3D结构图及其他资料
文件名 备注 更新时间
HFE19-60[1].stp HFE19-60/□□T41(445) 2018/9/20 10:09:09
HFE19-60[2].stp HFE19-60/□□T42(445) 2018/9/20 10:09:10

主要参数

线圈电压类型 DC 线圈工作电压 24 触点形式 一组常闭
触点数 单触点 引出端形式 快连接式 安装形式 螺钉安装
封装形式 防尘罩型 引出端结构形式 特规QC引出端 线圈功率 标准型
线圈特征 单线圈磁保持 触点材料 AgSnO2 绝缘等级 F级
线圈并联元件 - 包装形式 - 负载电压 220
额定线圈功率 约1W 介质耐压 4000VAC 1min 动作时间(单位:ms) ≤20
释放时间(单位:ms) ≤20 爬电距离(单位:mm) 8 电气距离(单位:mm) 6.4
绝缘电阻(单位:MΩ) 1000 最大额定切换电流(AC) 60 最大额定切换电流(DC) -
最大切换电压(AC) 250 最大切换电压(DC) - 温度范围 -40 ℃ - 70 ℃
机械耐久性(单位:次) 100000 电耐久性(单位:次) 5000 触点间隙(单位:mm) ≥0.8
产品应用领域 智能电表 产品应用场合 -
重量(单位:g) 约50 体积(单位:mm3 38x30x16.5
符合认证
  • HFE19-60 No
    No
  • HFE19-60 No
    No
  • HFE19-60 No
    No
  • HFE19-60 CQC12002086396
    CQC12002086396
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)g
总数量 (只) 净重 (最大值) kg 毛重 (最大值) kg 允许最大堆码层数 (层)
HFE19-60 吸塑片 20只/片 - 365×330×360 36 200 7.2 8.6 4
备注:
1.每个产品类多种典型包装规格仅列举一例,以供参考。
2.包装实际重量随环境温湿度会有浮动变化,具体的批次重量,可联系您的专属业务人员获取。
3.周转过程中应轻拿轻放,避免暴力操作。为了保持继电器的性能,请注意不要使包装件掉落或受到强冲击。外箱破损、变形请开箱验收,若货物受损请拒收。
4.当要二次发货运输时,应使用栈板集装发货运输,即使只有一箱货也应优先使用栈板集装包装方式发货。若必须使用散件发货方式,则应进行加固包装,即包装箱外再加套一个纸箱并使用相应的缓冲材料进行加固保护。加固包装操作方式及所需包材可联系您的专属业务人员获取。
同类型产品

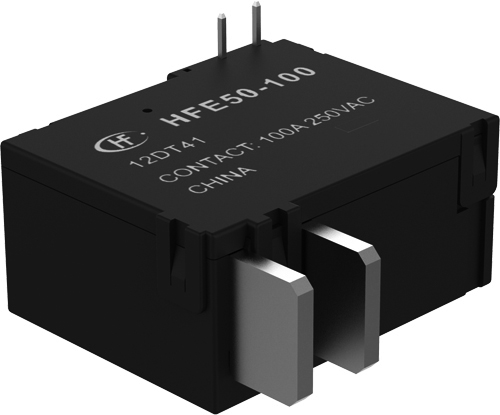

HFE50

电力继电器

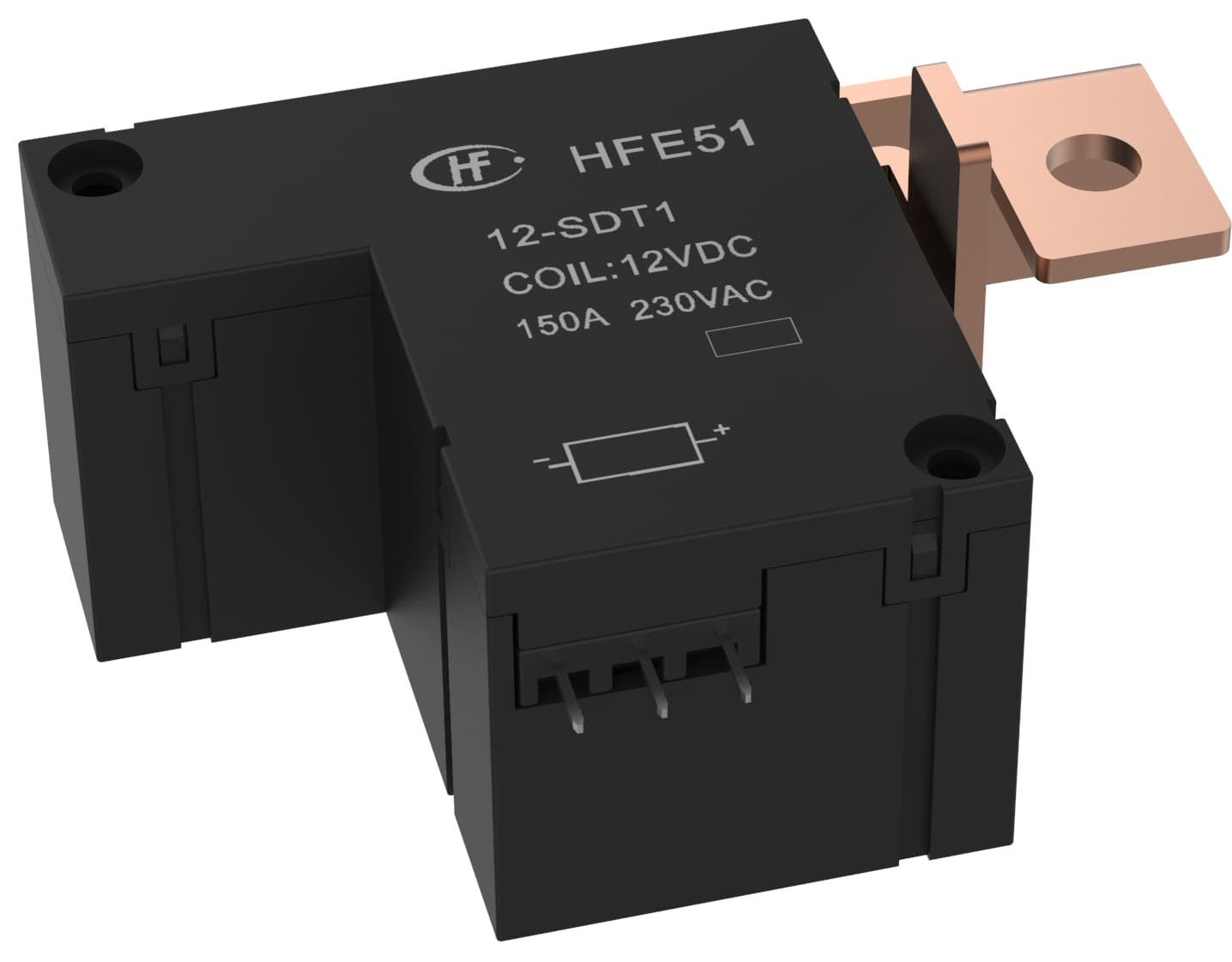

HFE51

电力继电器

HFE56

电力继电器

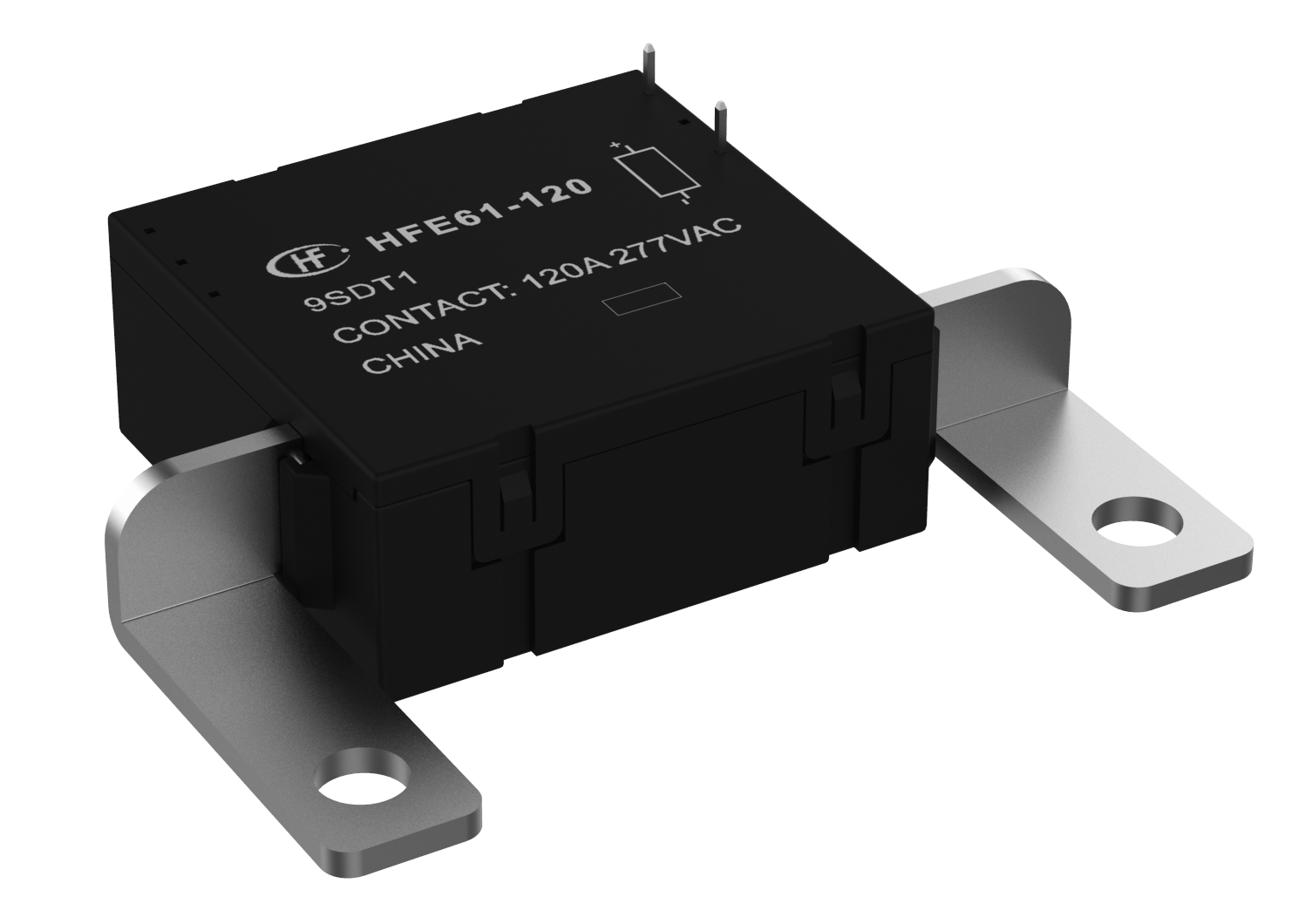

HFE61

电力继电器

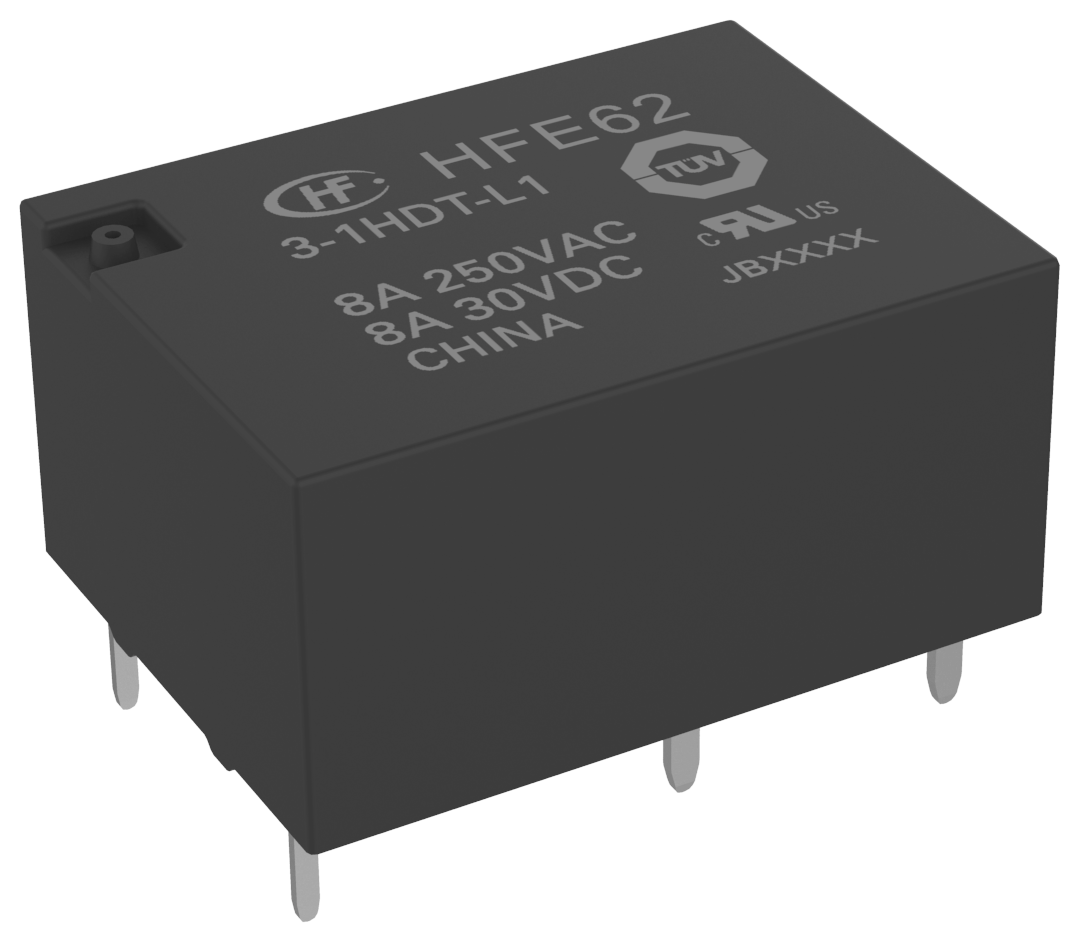

HFE62
