HFE15/5-1ZT-L1-R

HFE15 系列 小型大功率磁保持继电器

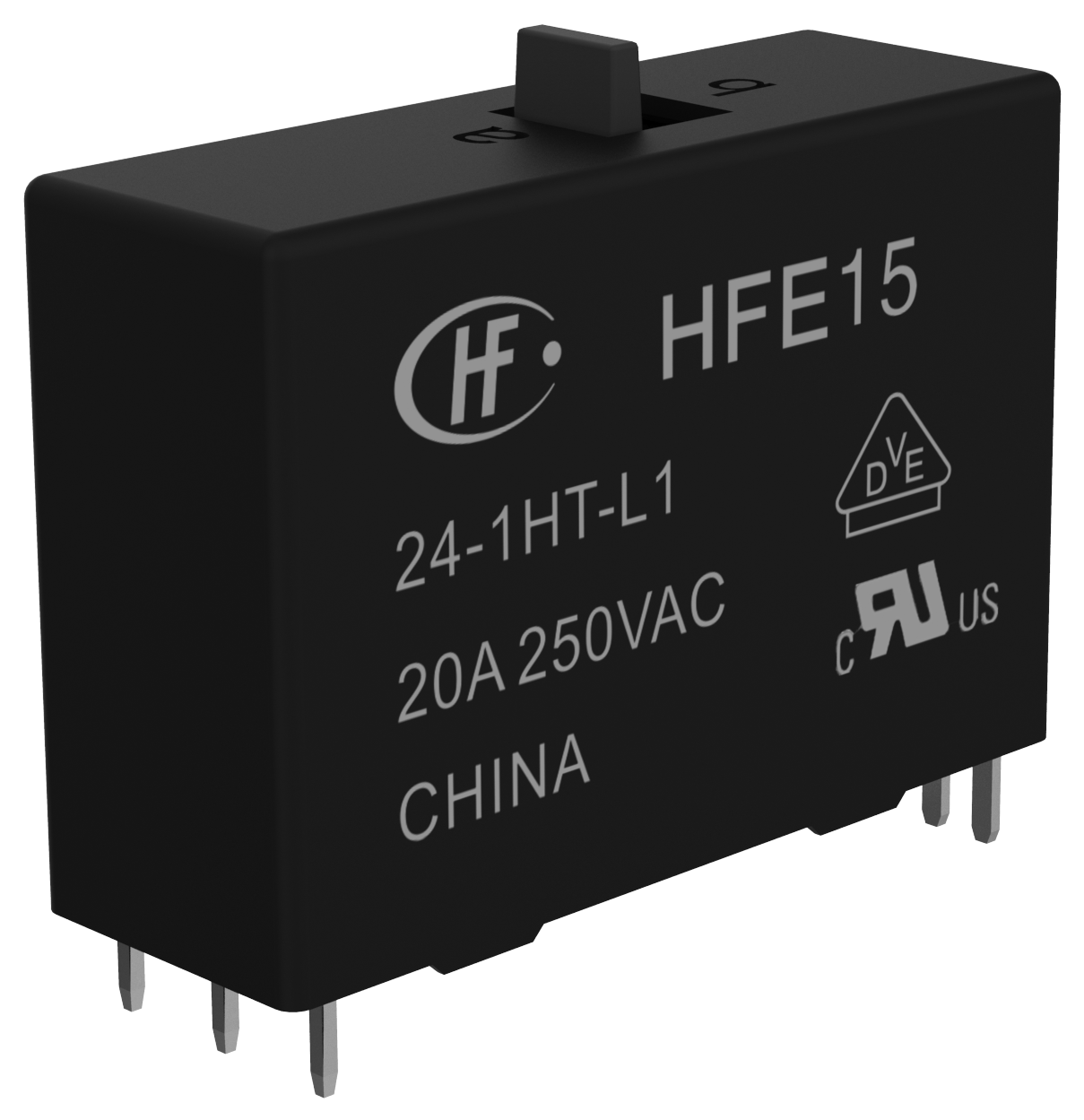

HFE15 小型大功率磁保持继电器
符合认证
  • HFE15 E134517
    E134517
  • HFE15 No
    No
  • HFE15 40045248
    40045248

主要参数

线圈电压类型 DC 线圈工作电压 5 触点形式 一组转换
触点数 单触点 引出端形式 标准PCB板引出端 安装形式 安装板
封装形式 非塑封型 引出端结构形式 标准型 线圈功率 标准型
线圈特征 单线圈磁保持 触点材料 AgSnO2 绝缘等级 F级
线圈并联元件 N/A 包装形式 N/A 负载电压 250
额定线圈功率 约0.7W 介质耐压 4000VAC 1min 动作时间(单位:ms) ≤15
释放时间(单位:ms) ≤15 爬电距离(单位:mm) 8 电气距离(单位:mm) 5.5
绝缘电阻(单位:MΩ) 1000 最大额定切换电流(AC) 20 最大额定切换电流(DC) N/A
最大切换电压(AC) 250 最大切换电压(DC) N/A 温度范围 -25 ℃ - 70 ℃
机械耐久性(单位:次) 1000000 电耐久性(单位:次) 100000 触点间隙(单位:mm) ≥0.8
产品应用领域 灯控 产品应用场合 N/A
重量(单位:g) 23.5 体积(单位:mm3 37.3x134x25.8
资料下载
产品说明书
产品特性

● 磁保持继电器
● 20A 触点切换能力
● 10A 灯负载能力
● 抗浪涌电流能力达430A/1.5ms
包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)kg
总数量 (只) 净重 (kg) 毛重 (kg) 允许最大堆码层数 (层)
HFE15 吸塑片 42只/片 - 375×285×290 21 630 13.23 15 5
