主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 48 | 触点形式 | 两组转换 |
| 触点数 | 双触点 | 引出端形式 | 双列直插型 | 安装形式 | 双列直插型 |
| 封装形式 | 塑封型 | 引出端结构形式 | N/A | 线圈功率 | 标准型 |
| 线圈特征 | 单稳态 | 触点材料 | AgNi | 绝缘等级 | F级 |
| 线圈并联元件 | N/A | 包装形式 | 管状包装 | 负载电压 | N/A |
| 额定线圈功率 | 约0.58W | 介质耐压 | 1500VAC 1min | 动作时间（单位：ms） | ≤7 |
| 释放时间（单位：ms） | ≤4 | 爬电距离（单位：mm） | N/A | 电气距离（单位：mm） | N/A |
| 绝缘电阻（单位：MΩ） | 1000 | 最大额定切换电流(AC) | 2 | 最大额定切换电流(DC) | 2 |
| 最大切换电压（AC） | 240 | 最大切换电压（DC） | 120 | 温度范围 | -40 ℃ - 85 ℃ |
| 机械耐久性（单位：次） | 100000000 | 电耐久性（单位：次） | 100000(更多细节请参阅样本) | 触点间隙（单位：mm） | N/A |
| 产品应用领域 | 通讯设备、仪器仪表、家用电器和工业自动控制装置 | 产品应用场合 | N/A | ||
| 重量（单位：g） | 约5.3 | 体积（单位：mm3） | 20.2×10.0×11.5 | ||
资料下载
产品外形3D结构图
| 文件名 | 备注 | 更新时间 |
| HFD27[1].stp | HFD27/□□□-□(×××) | 2019/2/25 16:02:38 |
产品特性
● 采用分叉触点形式
● 高切换容量60W, 125VA
● DIP结构,与标准16脚IC插座匹配
● 塑封结构,适用于波峰焊和浸渍清洗
● 环保产品 (符合RoHS)
● 外形尺寸：(20.2 x 10.0 x 11.5) mm
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 （最大值）kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
| HFD27 | 型管 | 25只/管 | 52.7 x 1.25 x 1.85 | 58 x 29 x 24 | 5.3 | 4000 | 21.2 | 27.2 | 3 |
同类型产品

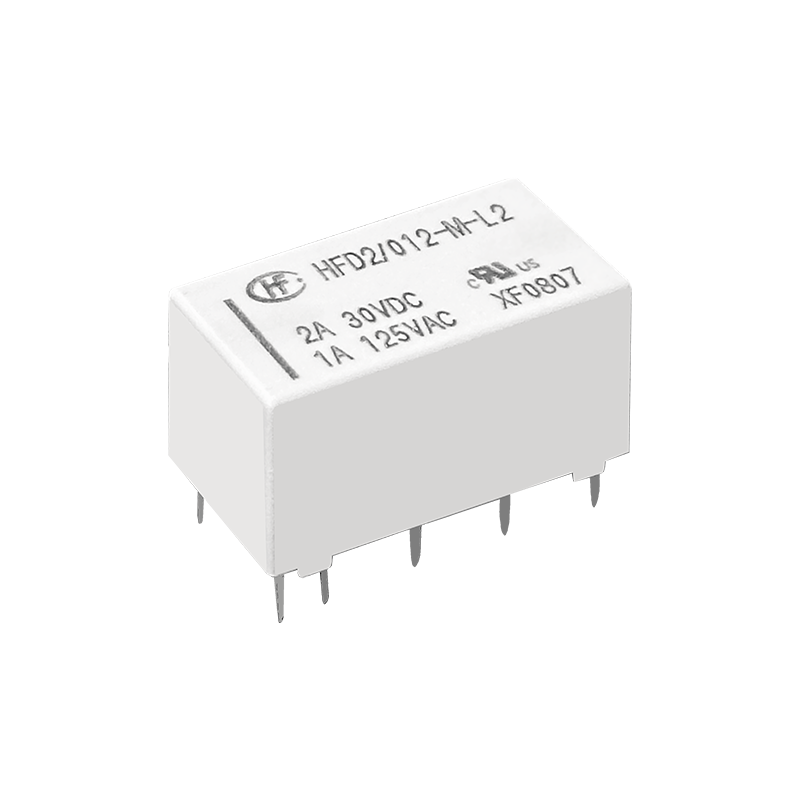

HFD2
