HF3FF/006-1H

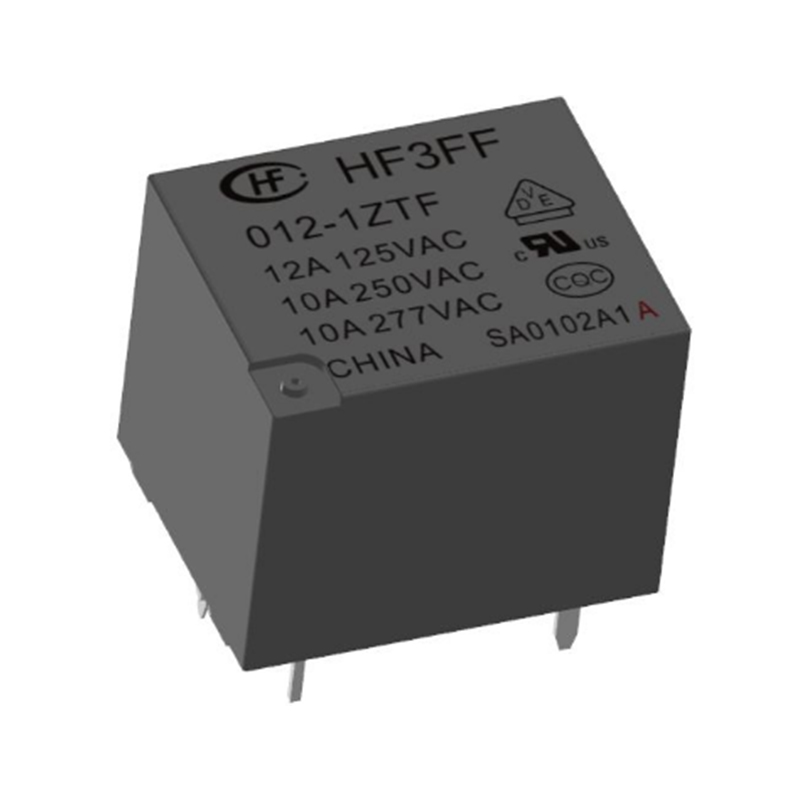

HF3FF 系列 超小型大功率继电器
主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 6 | 触点形式 | 一组常开 |
| 触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | PCB安装 |
| 封装形式 | 防焊剂型 | 引出端结构形式 | N/A | 线圈功率 | |
| 线圈特征 | 单稳态 | 触点材料 | AgCdO | 绝缘等级 | B级 |
| 线圈并联元件 | N/A | 包装形式 | 型管或纸盒 | 负载电压 | 277V.a.c |
| 额定线圈功率 | 约0.36W | 介质耐压 | 2500VAC 1min | 动作时间（单位：ms） | ≤10 |
| 释放时间（单位：ms） | ≤5 | 爬电距离（单位：mm） | 3.2 | 电气距离（单位：mm） | 1.6 |
| 绝缘电阻（单位：MΩ） | 100 | 最大额定切换电流(AC) | 10 | 最大额定切换电流(DC) | 10 |
| 最大切换电压（AC） | 277VAC | 最大切换电压（DC） | 28VDC | 温度范围 | -40 ℃ - 105 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 100000 | 触点间隙（单位：mm） | N/A |
| 产品应用领域 | 家用电器 | 产品应用场合 | N/A | ||
| 重量（单位：g） | 约7.5 | 体积（单位：mm3） | 19×15.2×15.5 | ||
资料下载
产品外形3D结构图
| 文件名 | 备注 | 更新时间 |
| HF3FF[1].stp | HF3FF/□□□-1Z□□(×××) | 2020/6/3 11:08:45 |
| HF3FF[2].stp | HF3FF/□□□-1H□□(×××) | 2020/6/3 11:08:43 |
| HF3FF-3D.stp | 2020/6/3 10:59:02 |
产品特性
● 15A触点切换能力
● 具有一组常开、一组转换触点形式
● 超小型、标准印制板引出脚
● 塑封型和防焊剂型可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(19.0 x 15.2 x 15.5) mm
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 （最大值）kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
| HF3FF | 纸盒 | 100只/盒 | - | 35.5 x 23.5 x 16 | 7.2 | 1000 | 7.2 | 8.2134 | 5 |
| HF3FF | 型管 | 20只/管 | 32.8 x 2.14 x 2.24 | 37 x 25 x 17 | 7.2 | 1000 | 7.2 | 8.8959 | 5 |
