HF2150-1C-6DF

HF2150/HF2151 系列 小型大功率继电器

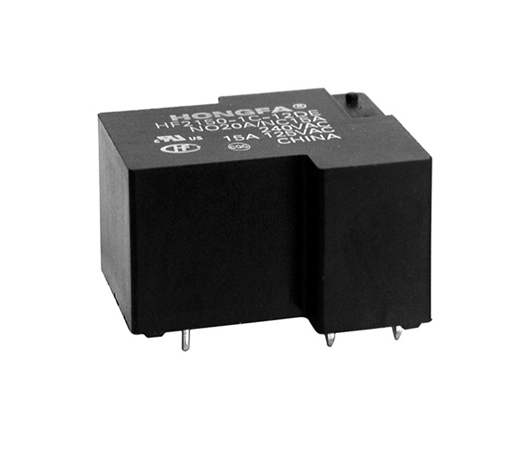

HF2150/HF2151 小型大功率继电器

主要参数

线圈电压类型 DC 线圈工作电压 6 触点形式 一组转换
触点数 单触点 引出端形式 印制板式 安装形式 N/A
封装形式 防尘罩型 引出端结构形式 印制板式 线圈功率 标准型
线圈特征 单稳态 触点材料 AgCdO 绝缘等级 F级
线圈并联元件 N/A 包装形式 吸塑片 负载电压 240VAC
额定线圈功率 约0.90W 介质耐压 2500VAC 1min 动作时间(单位:ms) ≤15
释放时间(单位:ms) ≤10 爬电距离(单位:mm) N/A 电气距离(单位:mm) N/A
绝缘电阻(单位:MΩ) 1000 最大额定切换电流(AC) 30 A 最大额定切换电流(DC) 30 A
最大切换电压(AC) 277 V 最大切换电压(DC) N/A V 温度范围 -55 ℃ - 85 ℃
机械耐久性(单位:次) 10000000 电耐久性(单位:次) 100000(更多细节请参阅样本) 触点间隙(单位:mm) ≥0.4
产品应用领域 家用电器等领域 产品应用场合 N/A
重量(单位:g) 约30 体积(单位:mm3 31.8×27×19.1
资料下载
产品说明书
产品特性

● 30A触点切换能力

● 结构紧凑

● 触点与线圈间介质耐压2.5kV

● 具有一组常开、常闭、转换触点形式

● 塑封型和防尘罩型可供选择

●  UL绝缘等级:F级绝缘等级可供选择

● 环保产品 (符合RoHS)

● 外形尺寸:(31.8 x 27.0 x 19.1) mm

包装规格
产品型号 内包装方式 内包装最小数量 型管外尺寸
(长 x 宽 x 高 cm)
纸箱规格
(长 x 宽 x 高 cm)
单只净重
(最大值)kg
总数量 (只) 净重 (kg) 毛重 (kg) 允许最大堆码层数 (层)
HF2150/HF2151 - 40只/片 - 33.5 x 27.5 x 20 - 400 10.4 11.6 6
