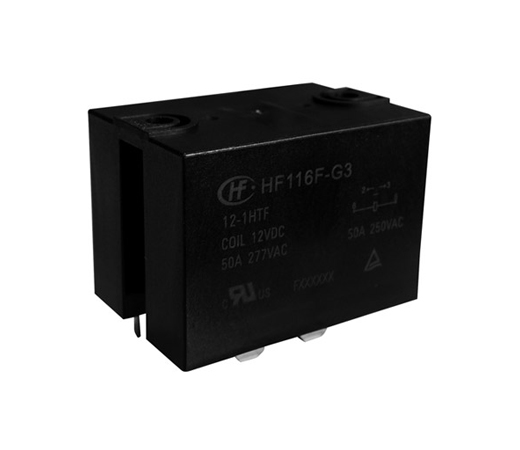

主要参数
| 线圈电压类型 | DC | 线圈工作电压 | 3 | 触点形式 | 两组常开 |
| 触点数 | 单触点 | 引出端形式 | 印制板式 | 安装形式 | N/A |
| 封装形式 | 防焊剂型 | 引出端结构形式 | 印制板式 | 线圈功率 | |
| 线圈特征 | 单稳态 | 触点材料 | AgSnO2 | 绝缘等级 | F级 |
| 线圈并联元件 | N/A | 包装形式 | 吸塑片 | 负载电压 | 277VAC |
| 额定线圈功率 | 约3.2W | 介质耐压 | 4000VAC 1min | 动作时间（单位：ms） | ≤30 |
| 释放时间（单位：ms） | ≤30 | 爬电距离（单位：mm） | 8.0 | 电气距离（单位：mm） | 8.0 |
| 绝缘电阻（单位：MΩ） | 1000 | 最大额定切换电流(AC) | 50 | 最大额定切换电流(DC) | N/A |
| 最大切换电压（AC） | 277 | 最大切换电压（DC） | N/A | 温度范围 | -40 ℃ - 85 ℃ |
| 机械耐久性（单位：次） | 10000000 | 电耐久性（单位：次） | 30000 | 触点间隙（单位：mm） | 3.0 |
| 产品应用领域 | 光伏逆变器,UPS电源，充电桩等 | 产品应用场合 | N/A | ||
| 重量（单位：g） | 约120 | 体积（单位：mm3） | G1:50.5×32.9×36.0# G2:51.5×34.9×36.0#G3:51.5×34.9×36.0 | ||
资料下载
产品外形3D结构图
| 文件名 | 备注 | 更新时间 |
| HF116F-G[1].stp | HF116F-80/□□-1H□F | 2018/12/25 14:16:35 |
| HF116F-G[2].stp | HF116F-G1/□□-2H□F | 2018/12/25 14:16:36 |
| HF116F-G[3].stp | HF116F-G2/□□-1H□F | 2018/12/25 14:16:37 |
| HF116F-G[4].stp | HF116F-G2/□□-2H□F | 2018/12/25 14:16:37 |
| HF116F-G[5].stp | HF116F-G3/□□-1H□F | 2018/12/25 14:16:36 |
| HF116F-G[6].stp | HF116F-G3/□□-2H□F | 2018/12/25 14:16:38 |
产品特性
· 50A触点切换能力
· 适用于太阳能光伏发电用逆变器
· 线圈与触点间介质耐压4kV
· 触点间隙3mm
(符合欧洲光伏标准VDE0126，符合IEC 62109-2-2011)
· 具有一组常开、两组常开触点形式
· UL绝缘等级：F级
· 环保产品 (符合RoHS)
包装规格
| 产品型号 | 内包装方式 | 内包装最小数量 | 型管外尺寸 (长 x 宽 x 高 cm) |
纸箱规格 (长 x 宽 x 高 cm) |
单只净重 （最大值）kg |
总数量 (只) | 净重 (kg) | 毛重 (kg) | 允许最大堆码层数 (层) |
| HF116F-G | - | 5只/盒 | - | 32.5 x 18.5 x 19 | - | 50 | 5.4 | 6.1 | 7 |
